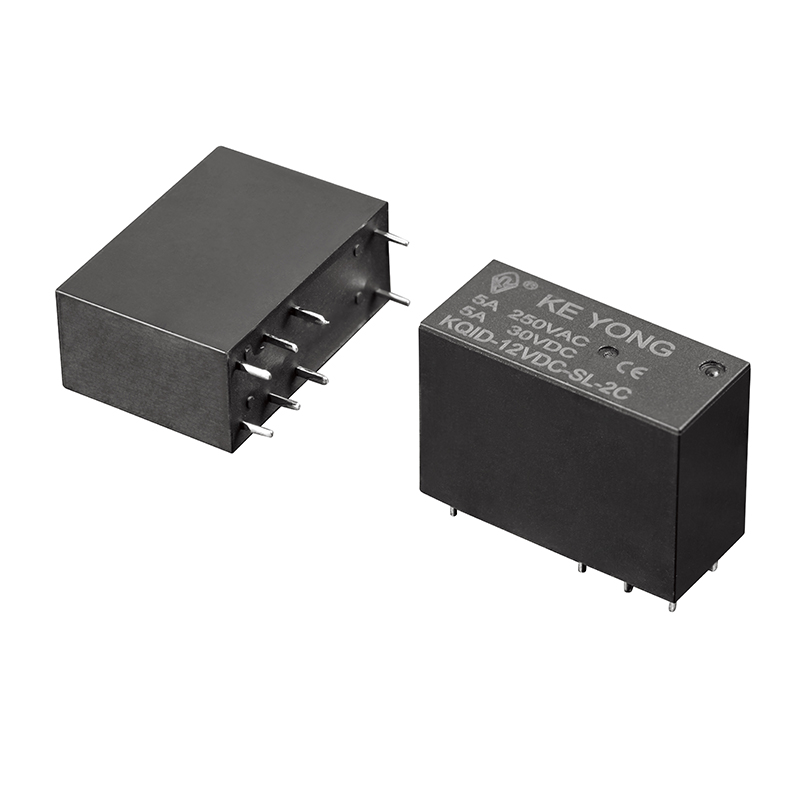

O relé de sinal totalmente selado de alta sensibilidade KQID (14F-2P) da NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. é um relé PCB compacto e confiável projetado para aplicações de circuitos de alta densidade que exigem comutação de sinal estável, isolamento reforçado e durabilidade de longo prazo. Projetado para automação industrial, aparelhos inteligentes, instrumentação e sistemas de controle, este relé de sinal totalmente selado oferece excelente desempenho elétrico com capacidade de comutação de 5 A e rigidez dielétrica de 5000 VCA entre a bobina e os contatos para maior segurança operacional.
Construído com contatos de liga de prata premium (AgSnO, AgSnO3, AgNi), o KQID(14F-2P) garante baixa resistência de contato, alta estabilidade de comutação e vida útil prolongada. Sua construção selada protege eficazmente os componentes internos contra poeira, umidade e contaminação ambiental, tornando-o a escolha ideal para aplicações eletrônicas exigentes.
●Design compacto de relé PCB para conjuntos eletrônicos de alta densidade
●Capacidade de comutação de contato de 5A em carga resistiva de 250 VCA/30 VCC
●Rigidez dielétrica de 5000VAC para isolamento reforçado e segurança elétrica

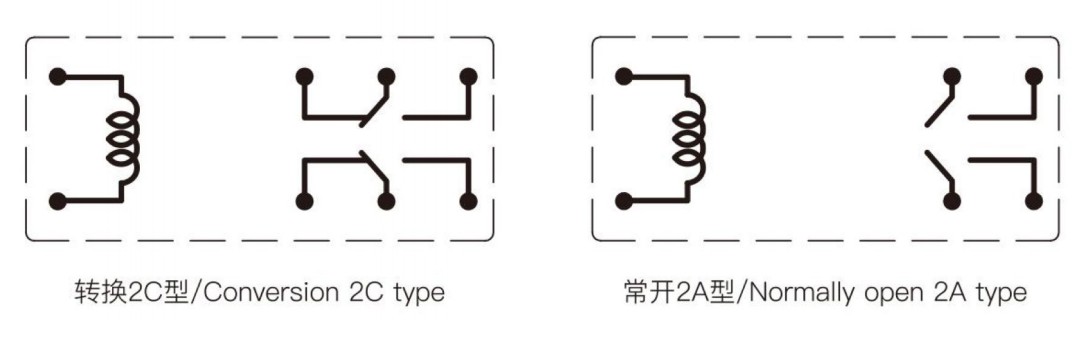

●Disponível em formas de contato 2A, 2B e 2C para design de circuito flexível
●Materiais de contato AgSnO/AgSnO3/AgNi de alta qualidade para condutividade confiável
● Baixa resistência de contato ≤100mΩ para transmissão de sinal eficiente
●A estrutura do relé totalmente selada evita a entrada de umidade, poeira e contaminação
● Amplas opções de tensão de bobina de 5V a 48V DC
●Faixa de temperatura operacional: -40°C a +85°C
● Vida mecânica superior a 10 milhões de operações
●Otimizado para sistemas de controle industrial, dispositivos domésticos inteligentes, instrumentação e equipamentos de automação
| Arranjo de contato | 2A,2B,2C |
| Resistência de contato | ≤50mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 5A 250 VCA/30 VCC |
| Tensão máxima de comutação | 277 VCA/30 VCC |
| Corrente máxima de comutação | 5A |
| Potência máxima de comutação | 1385VA/150W |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,54W(L) | 0,72W(D) | ||||||||||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Ω±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tensão de captação (máx.) | 80% (tensão nominal) | |||||||||||||||
| Tensão de saída (Min) | 5% (tensão nominal) | |||||||||||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||||||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MQ(5000VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 5000VAC 1min |
|
|
Entre conjuntos de contatos | 3000VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤5ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 15g | |
| Construção | Selado à prova de fluxo | |
Os relés de sinal totalmente selados KEYONG são amplamente utilizados em:
Eletrônica Automotiva
Sistemas de controle corporal, controle de iluminação, sistemas ECU
Equipamento de comunicação
Módulos de transmissão de sinal, quadros de comutação, terminais de comunicação
Sistemas de segurança e vigilância
Sistemas de alarme, dispositivos de controle de acesso, equipamentos de monitoramento
Automação Industrial
Módulos de controle PLC, interfaces de automação, painéis de controle inteligentes
Eletrodomésticos
Placas de controle residencial inteligentes, aparelhos de ar condicionado, máquinas de lavar
Sistemas de Energia Renovável
Circuitos de controle de armazenamento de energia e sistemas de gerenciamento de carregamento
Como um fornecedor confiável de relés na China, os produtos KEYONG atendem aos padrões e certificações internacionais:
●Certificação UL
●Certificação TUV
●Certificação CQC
●Certificação CE
●Conformidade com RoHS
CE
CQC
RoHS
TUV
UL
Essas certificações demonstram nosso compromisso com a segurança, confiabilidade e responsabilidade ambiental dos produtos.
