Resumo: Relés de potência PCB extrafinossão componentes compactos, confiáveis e versáteis projetados para otimizar sistemas eletrônicos. Este artigo explora suas vantagens, aplicações e critérios de seleção, ajudando engenheiros e designers a resolver problemas comuns em projetos modernos de PCB.

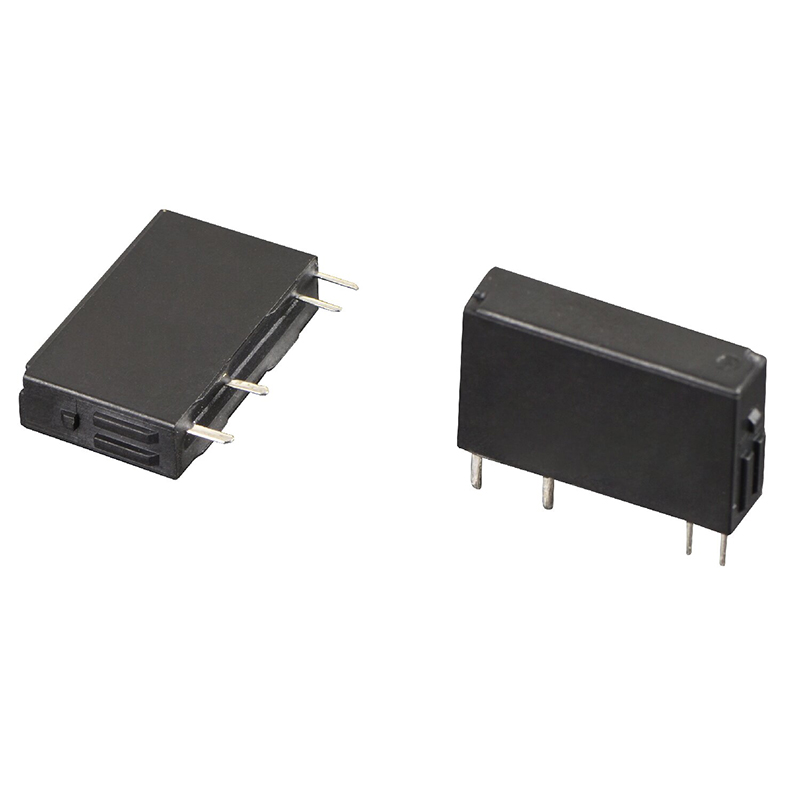

Um relé de potência PCB extra fino é um tipo de chave eletromecânica projetada para controlar circuitos de alta potência usando um sinal de baixa potência, mantendo uma área compacta. Ao contrário dos relés tradicionais, esses modelos finos economizam espaço valioso na PCB sem comprometer o desempenho.
| Especificação | Valor típico |
|---|---|
| Avaliação de contato | 10A 250 VCA / 10A 30 VCC |
| Tensão da bobina | 5V, 12V, 24V |
| Resistência de Isolamento | Mínimo de 100 MΩ |
| Temperatura operacional | -40°C a +85°C |
Os projetos eletrônicos modernos exigem alta eficiência, confiabilidade e tamanho compacto. Os relés de potência PCB extrafinos atendem a esses requisitos, abordando pontos problemáticos comuns no desenvolvimento de PCB:
O Extra Slim PCB Power Relay opera com base no princípio de atuação eletromagnética. Quando uma pequena corrente passa pela bobina, ela gera um campo magnético que move o mecanismo de contato interno para abrir ou fechar o circuito.
Este mecanismo simples, porém eficiente, permite a comutação confiável de cargas de alta corrente com entrada mínima de controle, tornando-o ideal para sistemas automatizados e compactos.
Como fabricante líder de relés, a KEYONG oferece uma série de relés de potência PCB extrafinos com várias vantagens distintas:
Esses relés são amplamente utilizados em vários setores, abordando os principais desafios em projetos eletrônicos compactos:
O tamanho compacto e o desempenho de comutação confiável tornam os relés de potência de PCB extrafinos a melhor escolha para engenheiros que buscam layouts de PCB de alta densidade e alto desempenho.
Escolher o relé certo pode ser um desafio. KEYONG recomenda considerar estes fatores principais:
| Fator | Recomendação |
|---|---|
| Tipo de carga | Certifique-se de que o relé suporta a carga CA ou CC pretendida |
| Tensão da bobina | Selecione uma tensão compatível com seu circuito de controle |
| Frequência de comutação | Escolha um relé classificado para comutação frequente, se necessário |
| Condições Ambientais | Verifique a tolerância de temperatura e umidade para a aplicação |
| Espaço de montagem | Meça o espaço da PCB e garanta ajustes finos no perfil |
R: Os relés extrafinos são significativamente mais finos, economizando espaço na PCB e mantendo desempenho elétrico semelhante.
R: Sim, apesar do tamanho compacto, podem comutar cargas de até 10A ou mais, dependendo do modelo.
R: Sim, todos os relés KEYONG estão em conformidade com RoHS e outros padrões ambientais internacionais.
R: A maioria dos relés KEYONG oferece mais de 100.000 ciclos elétricos e 10 milhões de ciclos mecânicos sob condições padrão.
Descubra comoCHAVERelés de potência PCB extrafinos podem transformar seus projetos eletrônicos. Para especificações detalhadas, soluções personalizadas e pedidos em grandes quantidades,Contate-noshoje e eleve a eficiência do seu design.
