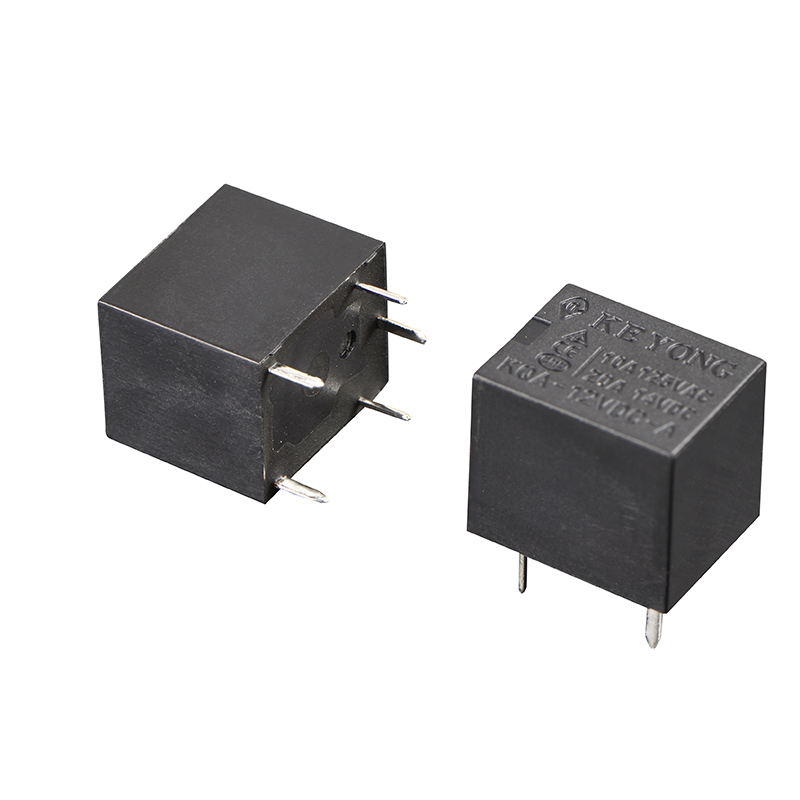

O relé PCB automotivo em miniatura KEYONG KQA (T78) apresenta um design compacto e leve para eletrônica automotiva e aplicações de controle de PCB com espaço de instalação limitado. Este relé PCB automotivo em miniatura suporta excelente capacidade de carga de 35A por 10 minutos e 25A por 1 hora, proporcionando desempenho de comutação estável e resistência ao calor confiável. Como fabricante e fornecedor profissional de relés na China, a KEYONG fornece soluções de relés PCB automotivos duráveis e econômicas para OEMs, distribuidores e aplicações industriais.
●Design compacto de montagem de PCB
●Desempenho de comutação estável
● Baixo consumo de energia da bobina
●Alta confiabilidade e longa vida útil
●Capacidade de resposta rápida
●Adequado para aplicações automotivas e industriais
●Várias configurações de contato disponíveis
●Qualidade consistente sob produção automatizada

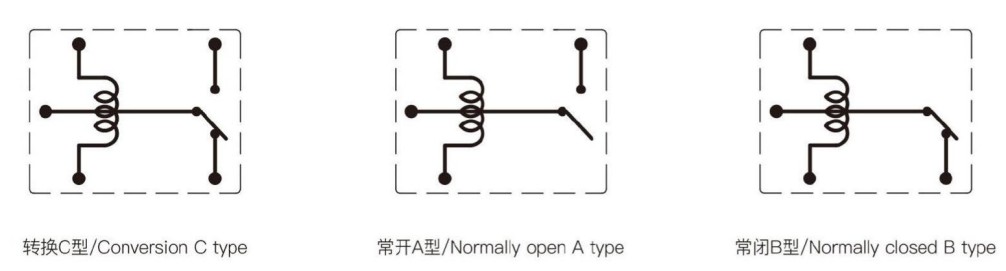

| Arranjo de contato | ABC |
| Resistência de contato | ≤100mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnOlIn₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 10A 125 VCA, 10A/20A 14 VCC |
| Tensão máxima de comutação | 220 VCA/16 VCC |
| Corrente máxima de comutação | NÃO:35A,NC:20A |
| Potência máxima de comutação | 2200VA/320W |
| Frequência de resistência elétrica: 360 ops/h) | 1×10⁵ops/1×10ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10'ops |
| Nível de isolamento | B/F | |
| Resistência de isolamento | 100MQ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 1500VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤5ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 6g | |
| Construção | Selado, à prova de fluxo | |
| Consumo de energia (W) | 0,60W(L) | 0,80W(D) | ||||||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| Resistência da bobina (Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| Tensão de captação (máx.) | 75% (tensão nominal) | |||||||||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||||||
1.Para que é usado um relé PCB automotivo em miniatura?
Um relé PCB automotivo em miniatura é usado principalmente para comutação e controle de circuitos elétricos em sistemas eletrônicos automotivos. Ajuda a controlar cargas de corrente mais altas por meio de sinais de baixa corrente e é comumente aplicado em sistemas de iluminação, sistemas de ar condicionado, módulos de controle e acessórios eletrônicos.
2.Por que escolher um relé PCB em vez de um relé tradicional?
Os relés PCB são projetados para montagem direta em placas de circuito impresso, ajudando a reduzir a complexidade da fiação, melhorar a eficiência da montagem e economizar espaço de instalação. Os relés PCB em miniatura são especialmente adequados para dispositivos eletrônicos automotivos compactos.
3.Como a KEYONG garante a qualidade do relé?
A KEYONG segue rigorosamente o sistema de gestão de qualidade ISO9001 e utiliza equipamentos automatizados de montagem e teste em toda a produção. Os produtos são testados quanto ao desempenho elétrico, durabilidade, estabilidade e conformidade de segurança antes da entrega.
4.Quais indústrias a KEYONG atende?
Os relés KEYONG são amplamente utilizados em eletrônica automotiva, carregamento e armazenamento de energia renovável, automação industrial, equipamentos de comunicação, eletrodomésticos, sistemas de tecnologia inteligentes e aplicações de segurança.
Tamanho compacto para aplicações com espaço limitado
A estrutura em miniatura permite a instalação flexível de PCB em módulos eletrônicos automotivos e sistemas de controle compactos. É amplamente utilizado em aplicações onde o espaço de instalação é limitado e é necessário um desempenho de comutação estável.
Desempenho elétrico estável
Projetado com materiais de contato confiáveis e estrutura eletromagnética otimizada, o relé fornece condutividade estável, baixa resistência de contato e capacidade de comutação consistente sob condições de operação contínua.
Baixo consumo de energia da bobina
O design otimizado da bobina ajuda a reduzir o consumo de energia, mantendo a velocidade de resposta rápida e a operação estável, suportando sistemas eletrônicos automotivos eficientes.
Longa vida útil mecânica e elétrica
Fabricado com equipamentos de montagem automatizados precisos e processos rigorosos de inspeção de qualidade, o relé mantém desempenho estável sob vibração, flutuação de temperatura e condições de comutação frequentes.
Suporte Profissional de Fabricação
Como um experiente fabricante de relés automotivos na China, a KEYONG fornece soluções OEM e de relés personalizados de acordo com as necessidades do cliente, incluindo seleção de tensão, arranjo de contatos, configuração de terminais e suporte para correspondência de aplicações.
