O relé miniatura de alta potência 50A da Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. foi projetado para comutação confiável de alta corrente em sistemas eletrônicos e elétricos compactos. Como fabricante profissional de relés na China, a KEYONG tem se concentrado no desenvolvimento e produção de relés eletromagnéticos desde 2012, atendendo indústrias globais, incluindo eletrônica automotiva, armazenamento de energia renovável, automação industrial, equipamentos de comunicação, sistemas de segurança e eletrodomésticos.
Com uma área fabril de 12.000 metros quadrados e múltiplas linhas de produção automatizadas, a KEYONG RELAY construiu uma capacidade de fabricação estável superior a 80 milhões de peças anualmente. A empresa integra pesquisa e desenvolvimento, produção, testes e serviço pós-venda, fornecendo uma solução completa de relés para clientes globais que buscam um fabricante, fornecedor e parceiro de fábrica confiável na China.
Este relé miniatura de alta potência 50A foi projetado para fornecer desempenho estável sob condições de alta carga, mantendo uma área compacta adequada para montagem em PCB e aplicações com espaço limitado.

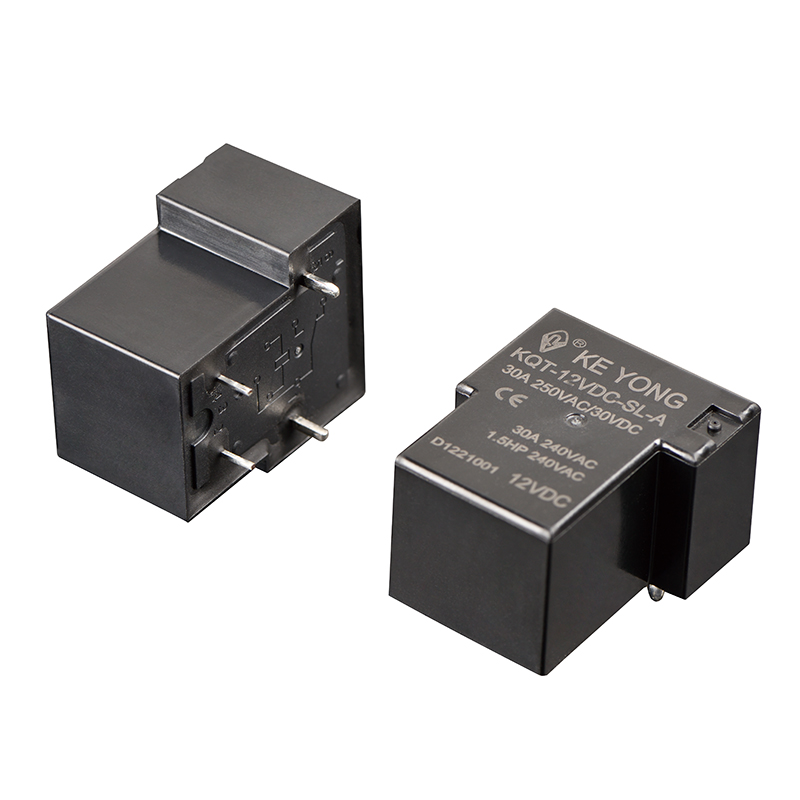

O relé miniatura de alta potência KEYONG 50A é um dispositivo de comutação eletromagnética compacto projetado para aplicações de controle de alta corrente. Ele garante desempenho de comutação estável, forte resistência elétrica e segurança de isolamento confiável, tornando-o adequado para ambientes industriais e automotivos exigentes.
É amplamente utilizado em sistemas que exigem controle de carga de alta corrente, especialmente onde a economia de espaço e a longa vida útil são críticas.
●Design compacto em miniatura adequado para layouts de PCB de alta densidade
●Capacidade de comutação de alta corrente até carga resistiva de 50A
● Forte rigidez dielétrica garantindo operação segura sob condições de alta tensão
● Baixo consumo de energia da bobina para projeto de sistema com eficiência energética
●Longa vida útil mecânica e elétrica para confiabilidade industrial
●Desempenho de contato estável com alta resistência ao arco e ao desgaste
●Adequado para linhas de produção de montagem automatizada
Como fabricante de relés KEYONG na China, um rigoroso controle de qualidade é aplicado em todas as fases de produção para garantir um desempenho consistente.

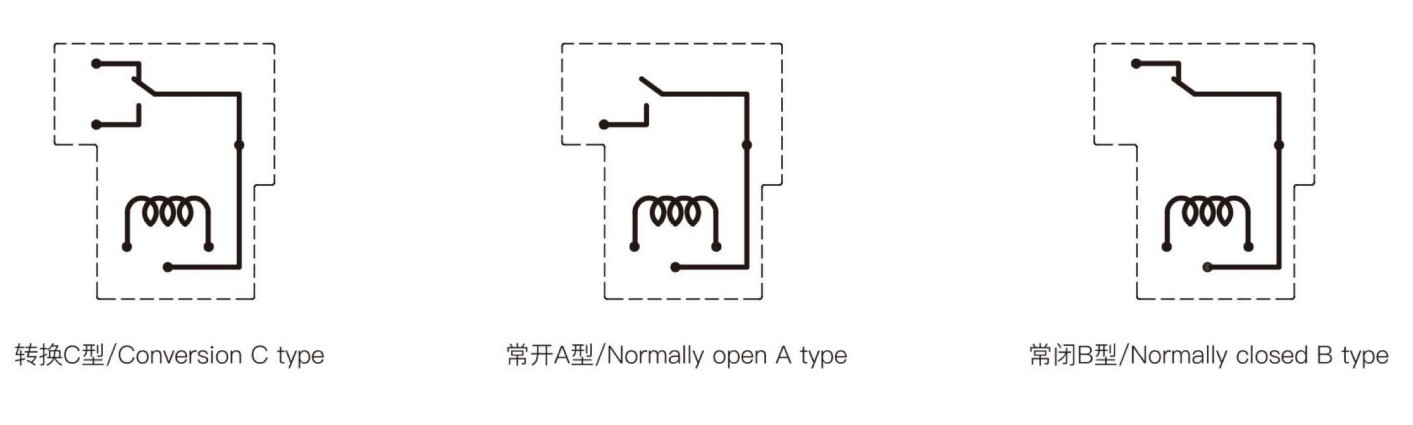

| Arranjo de contato | ABC |
| Resistência de contato | ≤100mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 20A/30A/50A 250 VCA, 1-1/2HP240VAC, 1HP 120 VCA |
| Tensão máxima de comutação | 250 VCA |
| Corrente máxima de comutação | 50A |
| Potência máxima de comutação | 7500VA |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,9W(L) | |||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Ω±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Tensão de captação (máx.) | 75% (tensão nominal) | |||||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 2000 VCA/4000 VCA 1min |
|
|
Entre contatos abertos | 1500VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | aproximadamente×309 | |
| Construção | Selado Aberto | |
| Recurso | Relé 50A miniatura | Relé Convencional |
|---|---|---|
| Tamanho | Compactar | Maior |
| Consumo de energia | Mais baixo | Mais alto |
| Espaço PCB | Economiza espaço | Requer mais |
| Desempenho térmico | Otimizado | Padrão |
Escolher a KEYONG significa trabalhar com um fabricante profissional de relés e fornecedor de fábrica na China com forte capacidade de engenharia e produção.
●Mais de 10 anos de experiência na fabricação de relés
●12.000㎡ instalações de produção modernas
● Produção anual superior a 80 milhões de relés
● Portfólio completo de produtos de relés eletromagnéticos
● Forte capacidade de OEM e personalização
●Cadeia de fornecimento global estável que abrange a América do Norte, Europa, Oriente Médio e Sudeste Asiático
A KEYONG RELAY concentra-se na cooperação de longo prazo com distribuidores globais e parceiros OEM, fornecendo qualidade consistente e entrega confiável.
Todos os produtos KEYONG são fabricados sob rigorosos sistemas de controle de qualidade e passaram por diversas certificações internacionais:
●Certificação UL
●Certificação TUV
●Certificação CQC
●Certificação CE
●Conformidade com RoHS
CE
CQC
RoHS
TUV
UL
Cada relé passa por vários estágios de testes, incluindo testes de desempenho elétrico, testes de durabilidade e inspeção de segurança antes do envio.
1.Qual é a principal aplicação de um relé miniatura 50A?
É usado principalmente para comutação de alta corrente em sistemas automotivos, automação industrial e equipamentos de energia onde são necessários tamanho compacto e alta capacidade de carga.
2.Este relé pode ser usado em sistemas de energia renovável?
Sim, é amplamente utilizado em novos sistemas de carregamento de energia, inversores solares e aplicações de armazenamento de energia devido ao seu desempenho estável de alta corrente.
3. A personalização OEM está disponível na KEYONG?
Sim, a KEYONG oferece suporte a soluções de relé OEM e personalizadas com base na tensão, especificação da bobina e requisitos de aplicação.
4.Como a KEYONG garante a qualidade do produto?
Todos os produtos são fabricados sob o sistema ISO 9001:2015 e testados com equipamentos de inspeção automatizados para garantir qualidade consistente antes da entrega.
5. A KEYONG oferece suporte a pedidos em grandes quantidades?
Sim, como uma fábrica de relés na China, a KEYONG oferece suporte a pedidos no atacado e em grandes quantidades com capacidade de produção estável e cronogramas de entrega flexíveis.
