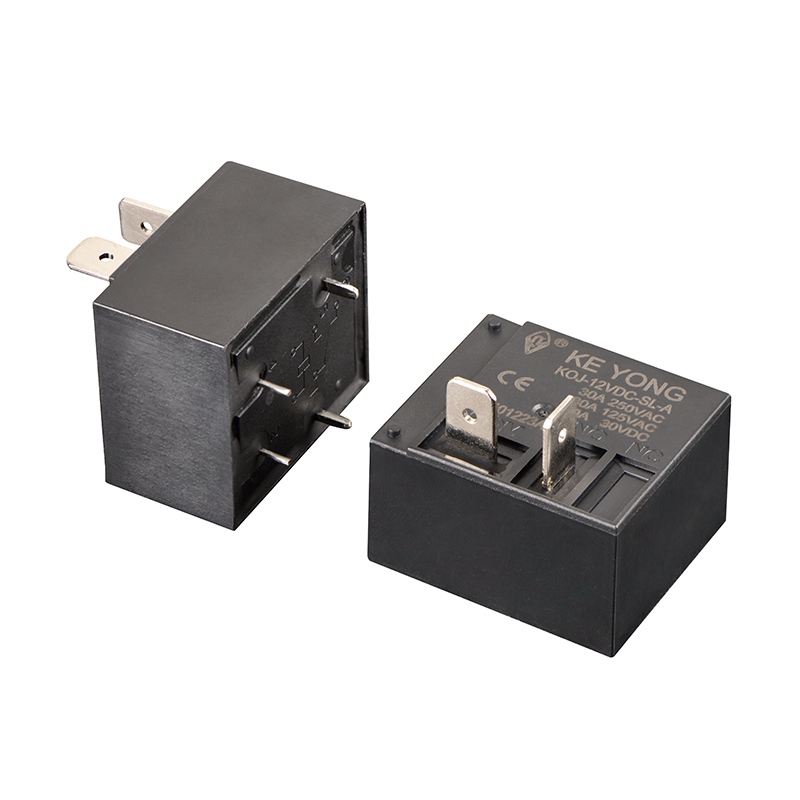

KEYONG KQJ (T93) Novo relé de energia 50A em miniatura de alta potência para carregamento solar de EV é especialmente projetado para sistemas de energia renovável, estações de carregamento de EV, inversores solares, sistemas de gerenciamento de bateria e controles de motores industriais. Apresentando alta capacidade de comutação de até 50 A e potência máxima de comutação de 7.500 VA, este relé oferece desempenho estável e confiável para novas aplicações de energia exigentes.
Construído com contatos de liga de prata para baixa resistência de contato e longa vida elétrica, o relé suporta configurações de contato 1 Forma A, 1 Forma B e 1 Forma C, com múltiplas opções de tensão de bobina de 5 VCC a 48 VCC. Operando de forma confiável em temperaturas de -40°C a +105°C, o relé oferece excelente rigidez dielétrica, alta resistência mecânica e construção opcional selada ou de tipo aberto para instalação flexível.
O relé de alta potência em miniatura 50A do New Energy Relay para carregamento solar de EV é amplamente utilizado em carregadores de EV, sistemas fotovoltaicos, equipamentos de armazenamento de energia e dispositivos inteligentes de controle de energia. Amostras grátis, personalização OEM, suporte de engenharia e documentação técnica estão disponíveis para clientes globais.
Design compacto em miniatura
Comparado com os relés de potência tradicionais, este relé miniatura economiza espaço de instalação enquanto mantém a capacidade de comutação de alta corrente, tornando-o ideal para sistemas compactos de controle de energia.
Comutação confiável de alta corrente
O relé oferece desempenho estável de comutação de carga de 50 A com baixa resistência de contato e excelente condutividade, garantindo operação segura e eficiente em carregamento de veículos elétricos e aplicações solares.
Otimizado para Novos Sistemas de Energia
Projetado para equipamentos de energia renovável, este relé oferece desempenho confiável em sistemas fotovoltaicos, soluções de armazenamento de baterias e infraestrutura de carregamento de veículos elétricos.
Longa vida útil
Com materiais de contato de alta qualidade e tecnologia de fabricação avançada, o relé oferece excelente resistência elétrica e confiabilidade de longo prazo sob operação contínua.

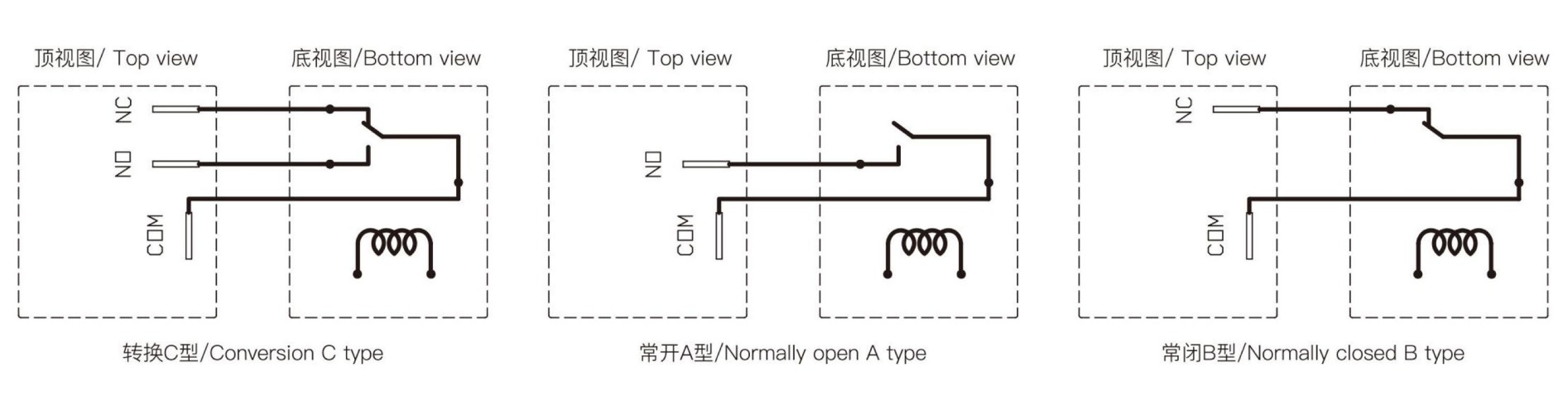

| Arranjo de contato | ABC |
| Resistência de contato | ≤100mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 20A/30A/50A 250 VCA, 1-1/2HP240VAC, 1HP 120 VCA |
| Tensão máxima de comutação | 250 VCA |
| Corrente máxima de comutação | 50A |
| Potência máxima de comutação | 7500VA |
| Frequência de resistência elétrica: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,9W(L) | |||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Ω±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Tensão de captação (máx.) | 75% (tensão nominal) | |||||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 2000VAC 1min |
|
|
Entre contatos abertos | 1500VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 30g | |
| Construção | Selado à prova de fluxo | |
Inversores solares, estações de carregamento de veículos elétricos, sistemas de armazenamento de energia de baterias, gerenciamento de baterias industriais, fontes de alimentação UPS, centros de controle de motores, equipamentos HVAC, máquinas agrícolas e automação industrial
1. Para quais aplicações este relé miniatura 50A é adequado?
Este relé é ideal para estações de carregamento de veículos elétricos, sistemas de energia solar, sistemas de gerenciamento de bateria, equipamentos de armazenamento de energia e outras aplicações de comutação CC de alta corrente.
2. O relé pode suportar tensões de bobina personalizadas?
Sim. Tensões de bobina personalizadas e configurações de contato estão disponíveis de acordo com os requisitos do projeto.
3.Is this relay suitable for harsh environments?
Sim. O relé foi projetado com forte resistência ao calor, vibração e ambientes industriais exigentes, garantindo desempenho estável a longo prazo.
4.Você fornece serviço OEM ou ODM?
Sim. Apoiamos a fabricação OEM e ODM, incluindo especificações personalizadas, marcas e soluções de embalagem.
