Os sistemas elétricos automotivos usam relés para controlar a energia da iluminação, ventiladores, ar condicionado, motores e outras cargas elétricas. O relé apropriado depende da corrente comutada, do tipo de carga, do espaço de instalação disponível e do ambiente operacional.
A principal diferença entre umRelé automotivo de alta correntee um relé automotivo padrão é a carga que cada projeto deve suportar. Um modelo de alta corrente é desenvolvido para aplicações exigentes de comutação de energia, enquanto um relé padrão pode ser suficiente para circuitos de baixa corrente e controle elétrico geral. No entanto, a capacidade real depende das especificações do modelo individual e não apenas do seu nome.
Para os fabricantes de eletrônicos automotivos, escolher entre os dois exige mais do que comparar a corrente nominal. A configuração dos contatos, a corrente de partida, a tensão da bobina, as condições térmicas e os requisitos de montagem também afetam a seleção do relé.
A classificação atual é geralmente a primeira especificação a ser verificada ao selecionar um relé automotivo. Circuitos de iluminação, ventiladores, bombas e motores podem ter diferentes características de operação e corrente de partida, portanto o relé deve ser compatível com a carga elétrica real.
Um relé automotivo padrão pode funcionar bem em circuitos dentro de sua capacidade de comutação especificada. Quando um circuito envolve uma corrente contínua mais alta ou uma corrente de partida substancial, um relé com um projeto de contato de alta corrente apropriado pode ser necessário.

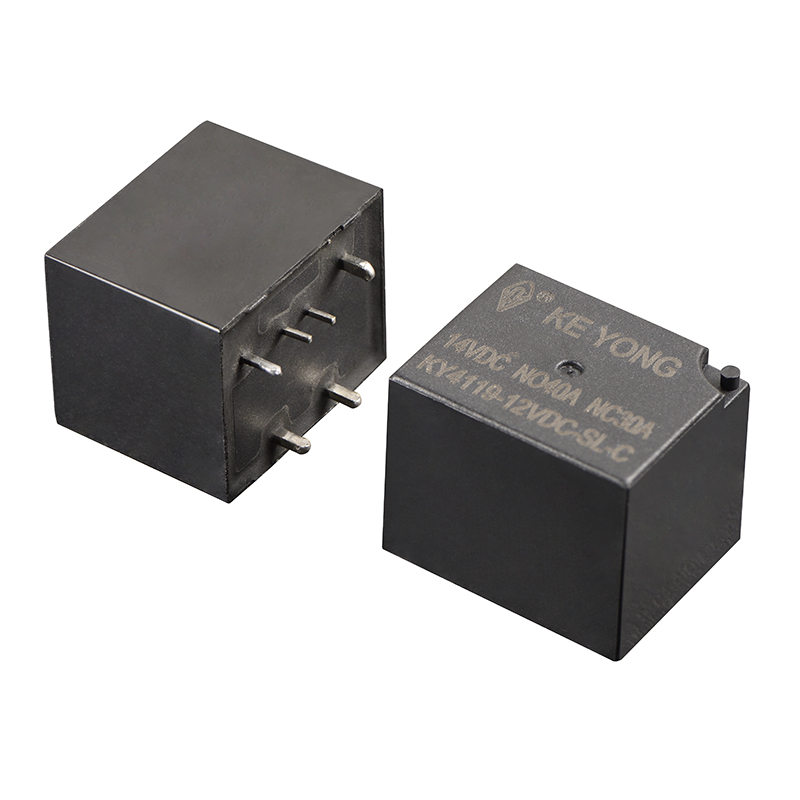

Por exemplo, KEYONGRelé PCB automotivo de alta corrente, modelo KY4119 (4120), suporta classificações de contato de 30A ou 40A a 14VCC sob condições de carga resistiva. Suas especificações também distinguem entre corrente de fechamento e corrente de interrupção, o que é importante ao avaliar cargas com altas correntes de partida.

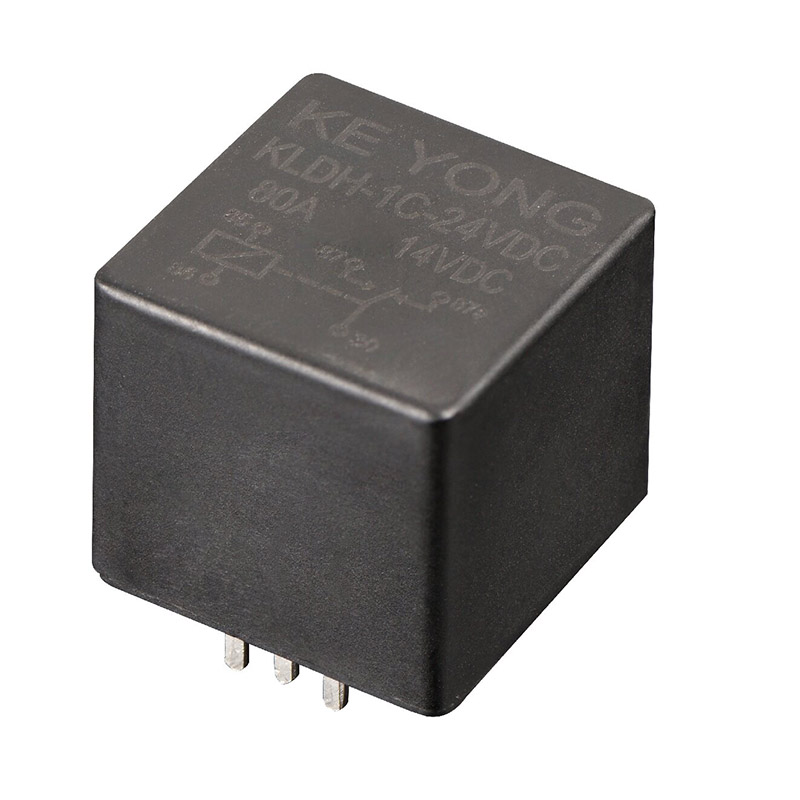

Para aplicações que exigem uma faixa de corrente ou formato de instalação diferente, oRelé 100A de alta corrente automotivo, modelo KLDH (V7), oferece outra opção de avaliação. As classificações de contato listadas e as condições máximas de comutação devem ser verificadas cuidadosamente porque o nome do produto não significa que cada carga possa ser comutada continuamente a 100A.
Os contatos do relé transportam a carga comutada, tornando seu material, resistência de contato e capacidade de comutação importantes para o desempenho a longo prazo.
Quando um relé abre ou fecha um circuito energizado, um arco elétrico pode se formar entre os contatos. A gravidade depende de fatores como corrente, tensão, tipo de carga e condições de comutação. Cargas indutivas, incluindo motores e solenóides, podem impor demandas diferentes aos contatos das cargas resistivas.
Projetos de alta corrente podem incorporar materiais de contato e estruturas internas destinadas a condições de comutação mais exigentes. Alguns modelos também incluem recursos de controle de arco. Por exemplo, o relé KLDH (V7) da KEYONG lista ímãs de explosão integrados como parte de seu projeto de controle de arco.
Os relés automotivos padrão permanecem adequados para cargas dentro dos limites especificados. A comparação relevante, portanto, não é simplesmente se um relé é descrito como padrão ou de alta corrente, mas se suas classificações de contato e características de comutação correspondem ao circuito pretendido.
Antes de finalizar um modelo, os engenheiros devem revisar a tensão e a corrente nominais, as condições máximas de comutação, a resistência elétrica e as informações de limite de carga do fabricante.
Os relés automotivos padrão e de alta corrente usam uma bobina de controle para operar os contatos. Aplicar a tensão correta à bobina cria a força magnética que altera o estado do contato.
As tensões comuns da bobina do relé automotivo incluem 12 VCC e 24 VCC, embora as opções disponíveis variem de acordo com o modelo. A tensão da bobina deve corresponder ao circuito de controle e o consumo de energia da bobina deve ser considerado quando vários relés operam no mesmo sistema.

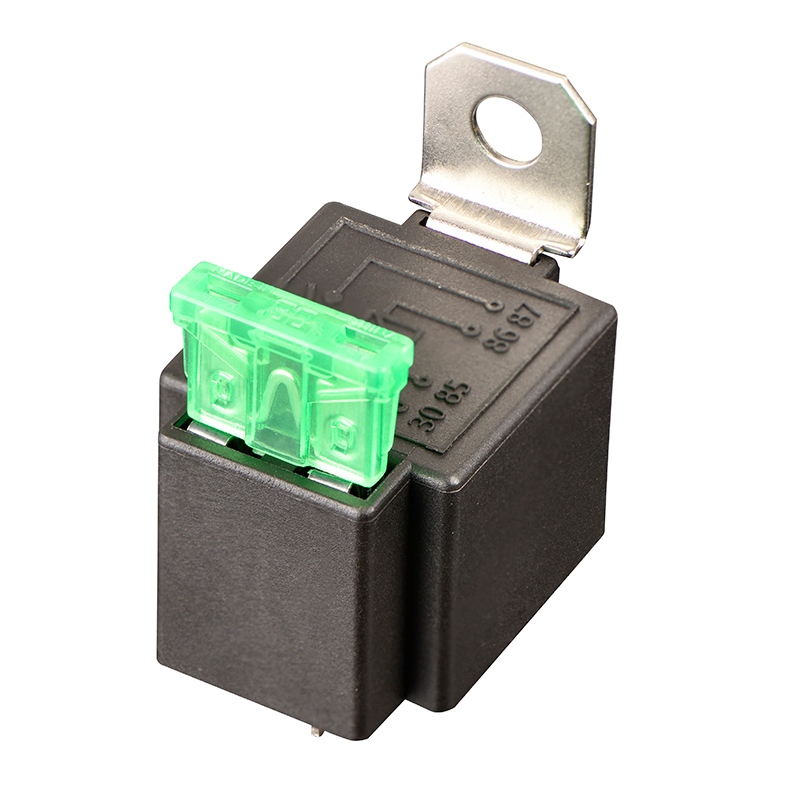

O relé de alta corrente KLDH (V7) da KEYONG lista opções de bobina de 12 VCC e 24 VCC. OGama de relés automotivostambém inclui diferentes tipos de relés para controle elétrico geral de veículos, proporcionando aos engenheiros um ponto de partida ao comparar requisitos de bobinas, configurações de contato e opções de montagem.
Para módulos de controle eletrônico, também vale a pena verificar se um relé necessita de diodo ou resistor para supressão da bobina. Essas opções podem afetar o circuito do inversor, os requisitos de polaridade e o comportamento da liberação do relé. Eles devem ser selecionados de acordo com o projeto do circuito, em vez de adicionados sem verificação.
A compatibilidade física é outra diferença prática entre os projetos de relés automotivos.
Os relés automotivos padrão estão disponíveis em diferentes tamanhos de embalagens e arranjos de terminais. Dependendo do modelo, eles podem usar terminais plug-in, terminais de conexão rápida ou pinos PCB. Os relés de alta corrente também podem ser projetados para integração em PCB ou para instalação em um soquete de relé dedicado.
Para módulos eletrônicos compactos, oRelé PCB automotivo de alta correnteoferece um formato montado em PCB com opções seladas e de tipo aberto. Suas configurações listadas incluem dimensões de terminais americanas e europeias, o que pode ajudar os engenheiros a avaliar a compatibilidade com uma montagem existente.

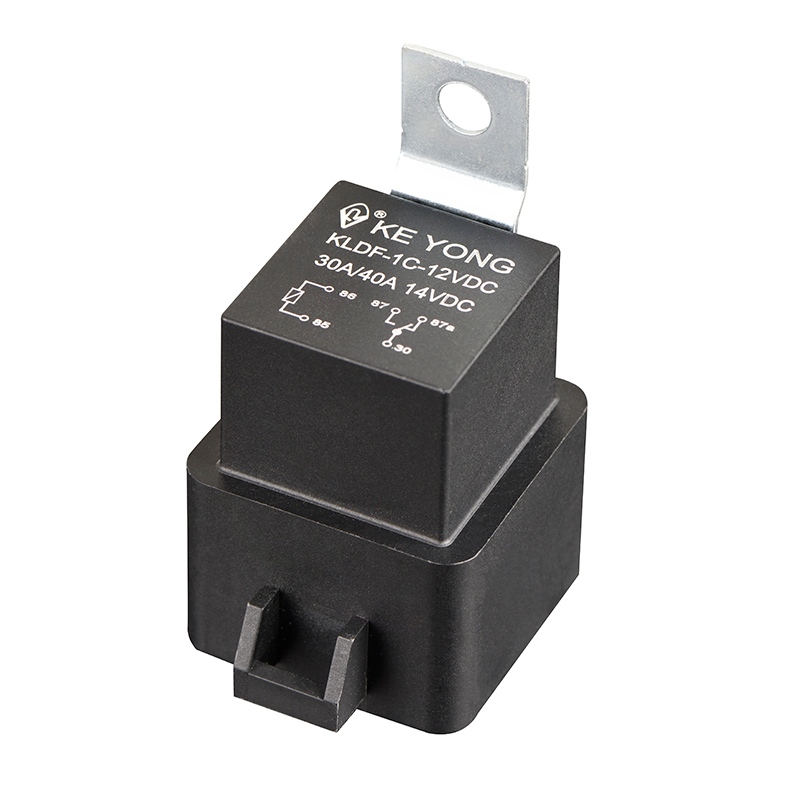

Para distribuição de energia de veículos ou outras instalações onde é preferível um arranjo plug-in, oRelé automotivo tipo blindadoé outro modelo a considerar. Ele suporta configurações de instalação relacionadas a plug-ins e PCB, com opções de proteção especificadas para o produto.
Antes de selecionar um relé, compare suas dimensões gerais, layout dos terminais, método de montagem, compatibilidade do soquete e espaço disponível. Um relé com uma classificação de corrente apropriada ainda pode ser inadequado se não puder se ajustar ao conjunto existente ou se conectar corretamente ao chicote elétrico.
Os relés automotivos operam em ambientes onde mudanças de temperatura e vibrações mecânicas podem afetar o desempenho dos componentes. Os requisitos variam de acordo com o local de instalação, desde módulos eletrônicos protegidos até áreas expostas a temperaturas mais elevadas e vibrações mais severas.
A faixa de temperatura operacional de um relé deve ser avaliada juntamente com sua carga elétrica. O aquecimento de contato, a frequência de comutação, os componentes adjacentes e as condições do gabinete podem influenciar a temperatura experimentada durante a operação.
As especificações dos produtos KLDH (V7) e KY4119 (4120) da KEYONG listam uma faixa de temperatura operacional de -40°C a +125°C. O KLDH (V7) também está listado com opções de construção à prova de poeira e seladas, enquanto o KY4119 (4120) está disponível nos tipos selado e aberto.
Estas especificações fornecem uma base para comparação, mas não significam que todas as configurações terão desempenho idêntico em todas as condições. Os engenheiros devem verificar as classificações exatas do modelo e a estrutura de proteção em relação ao ambiente de instalação pretendido.
O relé mais adequado é aquele que atende aos requisitos elétricos, mecânicos e ambientais da aplicação sem introduzir complexidade desnecessária no projeto.
Use as seguintes verificações ao comparar um relé padrão com um modelo de alta corrente:
Determine a carga real:Estabeleça a corrente operacional normal, a corrente de partida ou de partida, a tensão de alimentação e o tipo de carga.
Verifique as classificações de contato:Verifique as condições de carga nominal e os limites máximos de comutação em vez de confiar em um valor de corrente principal.
Combine a especificação da bobina:Confirme a tensão da bobina, o consumo de energia e quaisquer requisitos de componentes de supressão.
Verifique a compatibilidade de montagem:Revise as dimensões, disposição dos terminais, requisitos de soquete e layout da PCB.
Avalie as condições de operação:Considere a temperatura ambiente, vibração, umidade, poeira e frequência de comutação.
Revise os requisitos de vida útil:Compare a resistência elétrica e mecânica sob condições relevantes para a aplicação.
Por exemplo, um relé compacto classificado para a carga pretendida pode ser apropriado para uma placa de controle com espaço de instalação limitado. Um relé com um projeto de contato de alta corrente mais adequado pode ser necessário para um circuito de distribuição de energia. A decisão final deve ser baseada na especificação completa e nas condições reais de operação.
Não. Um relé de alta corrente é útil quando a carga e as condições de comutação exigem suas capacidades. Para circuitos de corrente mais baixa, um relé padrão com classificações elétricas e ambientais corretas pode ser suficiente.
Sim, se as classificações do relé suportarem a corrente operacional do motor, a corrente de partida, a tensão e as condições de comutação. As cargas do motor são indutivas, portanto os engenheiros devem prestar atenção especial à corrente de partida, ao arco de contato e à resistência elétrica.
Confirme a tensão da bobina, a disposição dos contatos, a corrente e a tensão nominais, as condições máximas de comutação, a faixa de temperatura operacional, as dimensões dos terminais, o estilo de montagem e o tipo de proteção. Para projetos OEM, amostras e documentação técnica podem ajudar a verificar a compatibilidade antes que os pedidos de produção sejam feitos.
Um relé automotivo de alta corrente descreve um relé destinado a cargas elétricas exigentes. Um relé PCB automotivo de alta corrente identifica especificamente um projeto destinado à montagem em placa de circuito impresso. A versão PCB deve atender aos requisitos elétricos da aplicação e às restrições mecânicas e de layout da montagem.
A distinção entre um relé automotivo padrão e um modelo de alta corrente se resume à carga elétrica, comportamento de comutação, requisitos de montagem e ambiente operacional. A comparação desses fatores ajuda os engenheiros a evitar a seleção de um relé com base apenas na classificação da corrente.
A KEYONG oferece opções de relés automotivos para controle elétrico geral de veículos e aplicações de corrente mais alta. Para identificar um modelo adequado para um projeto OEM, forneça a tensão da bobina necessária, corrente de carga, configuração de contato, tipo de montagem e condições operacionais ao solicitar informações técnicas ou um orçamento.
