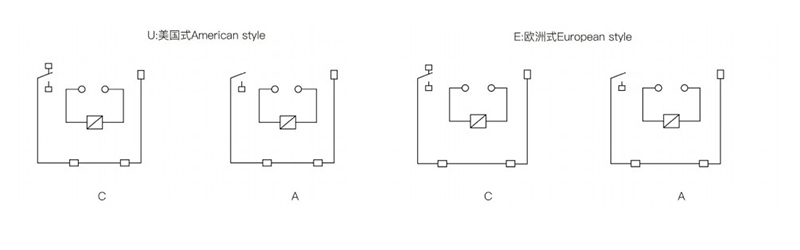

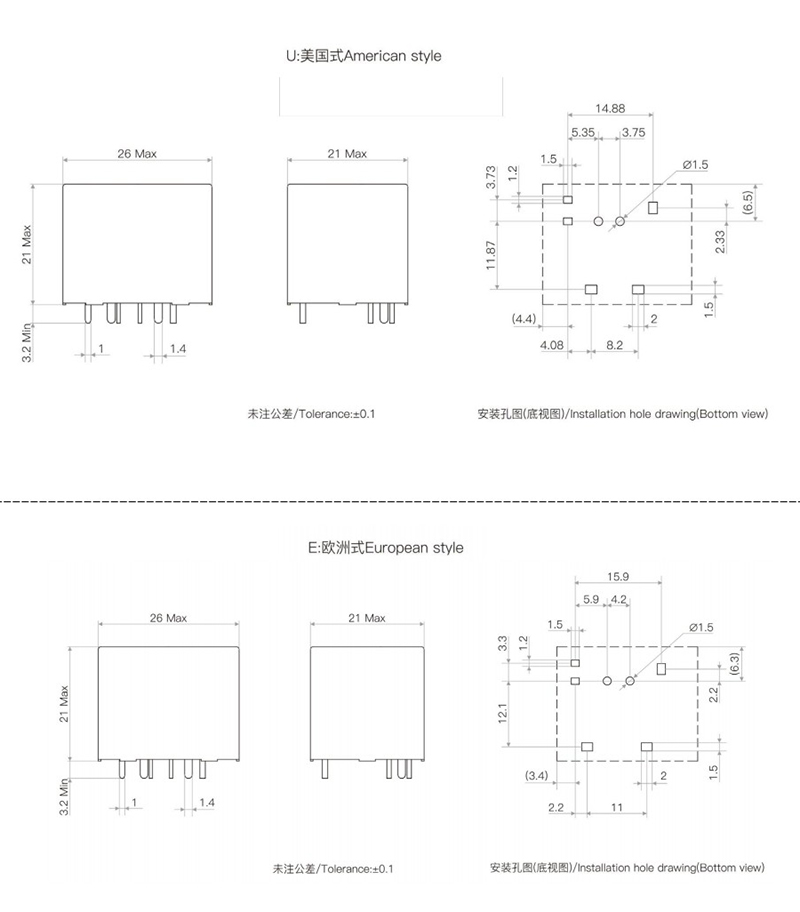

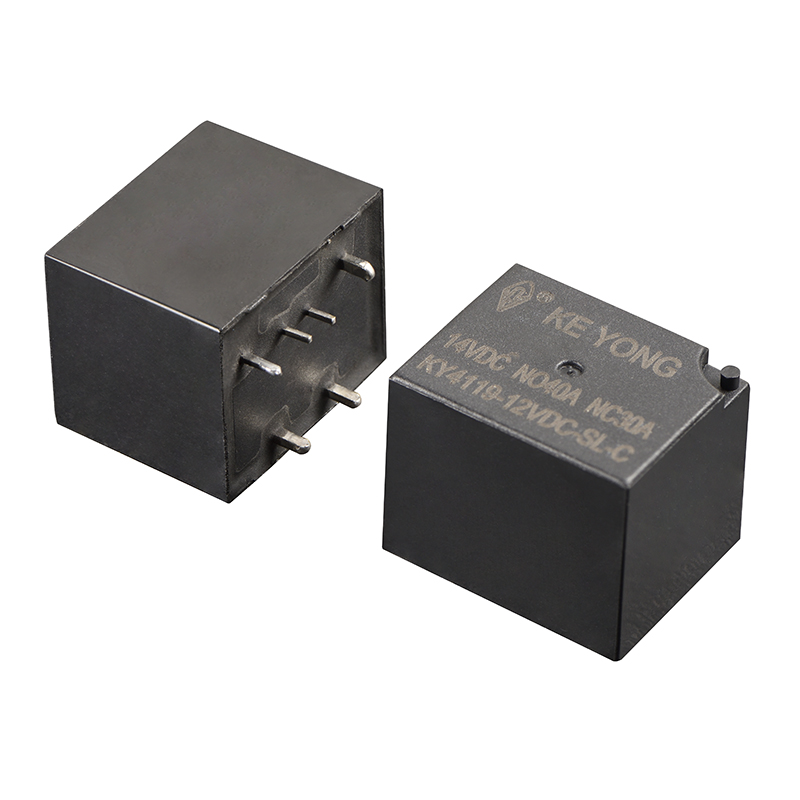

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. oferece o relé PCB automotivo de alta corrente KY4119 (4120), com capacidade de comutação de até 40A com configurações de 1 contato Forma A e 1 Forma C. Disponível nos tipos selado e aberto, este relé PCB automotivo suporta dimensões de terminais americanos e europeus para ampla compatibilidade de aplicações. Amplamente utilizado em sistemas de controle automotivo, equipamentos de controle automático e aplicações industriais, o KY4119 (4120) oferece desempenho confiável, economia e comutação estável de alta corrente para clientes OEM e industriais.
Desempenho de comutação de alta corrente
Projetado para aplicações de controle elétrico de carga pesada, o relé fornece desempenho de comutação estável com resistência de contato reduzida e condutividade elétrica aprimorada, tornando-o adequado para sistemas de energia automotivos e equipamentos de controle industrial.
Design compacto de montagem em PCB
A estrutura de montagem da PCB ajuda a economizar espaço de instalação enquanto simplifica os processos de montagem de módulos eletrônicos automotivos e sistemas de controle.
Confiabilidade de nível automotivo
Fabricado com materiais de alta qualidade e componentes de precisão, o relé oferece excelente resistência a vibrações, calor e ambientes operacionais agressivos comumente encontrados em aplicações automotivas.
Longa vida elétrica e mecânica
Materiais de contato avançados e estrutura interna otimizada ajudam a prolongar a vida útil e melhorar a estabilidade operacional a longo prazo.
Múltiplas opções de proteção
Disponível em designs selados e à prova de poeira para suportar diferentes ambientes de aplicação e melhorar a proteção contra umidade e contaminantes.
Suporte à personalização OEM e ODM
A KEYONG fornece serviços de personalização flexíveis para clientes globais, incluindo:
●Tensão de bobina personalizada
●Formulários de contato
● Layouts de terminais PCB
●Instalação de suporte
●Estrutura habitacional
●Personalização de logotipo e embalagem
| Arranjo de contato | Ar condicionado |
| Queda de tensão (em 10A) | ≤200mV |
| Material de contato | Liga de prata: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 30A/40A 14VCC |
| Tensão máxima de comutação | 75 VCC |
| Corrente máxima de comutação | Marca: 100A (amp, corrente de partida) Quebra: 60A (Resistiva) 2500VA/300W |
| Resistência elétrica (Frequência: 360 operações/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
|
|
Tipo padrão | Tipo sensível | |||||||
| Consumo de energia (W) | 1.9 | 1.6 | 1.6 | 1.2 | 1.2 | 1.2 | |||
| Tensão nominal (VCC) | 6 | 12 | 24 | 6 | 12 | 24 | |||
| Resistência da bobina (Ω±10%) | 19 | 90 | 360 | 30 | 120 | 480 | |||
| Tensão de captação (máx.) | 60% (tensão nominal) | 75% (tensão nominal) | |||||||
| Tensão de saída (Min) | 10% (tensão nominal) | ||||||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | ||||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 100MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Rigidez dielétrica (entre bobina e contatos) | 500VAC 1/minuto |
|
|
Rigidez dielétrica (entre contatos abertos) | 500VAC 1/minuto |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+125℃ | |
| Resistência à vibração | 10~40Hz 1,27mm/amplitude dupla 40~70Hz 49m/s² | |
|
|
70~100Hz 0,5mm/amplitude dupla 100~500Hz 98m/s² | |
| Resistência ao choque | 98m/s² | |
| Peso | Aproximadamente 19g | |
| Construção | Selado/Aberto | |
Observação: Todos os dados acima são o valor inicial
Este relé de potência PCB automotivo é amplamente utilizado em:
●Sistemas Eletrônicos Automotivos
●Sistemas de carregamento de veículos elétricos
●Sistemas de gerenciamento de bateria (BMS)
●Controle de iluminação do carro
●Sistemas de ventiladores de resfriamento
●Sistemas de Ar Condicionado
●Distribuição de energia automotiva
●Equipamentos de Automação Industrial
●Sistemas de controle de fonte de alimentação
●Dispositivos Elétricos Inteligentes
1. Qual é a corrente máxima de comutação deste relé PCB automotivo?
O relé suporta capacidades de comutação de alta corrente variando de 30A a 100A dependendo de diferentes modelos e configurações.
2. Este relé é adequado para sistemas EV?
Sim. O relé é amplamente utilizado em sistemas de carregamento de veículos elétricos, sistemas de gerenciamento de bateria e aplicações de controle eletrônico automotivo.
3.Quais tensões de bobina estão disponíveis?
As tensões de bobina padrão incluem 12VDC e 24VDC. Opções de tensão personalizadas também estão disponíveis mediante solicitação.
4.Você pode fornecer amostras?
Sim. As amostras estão disponíveis para teste e avaliação antes dos pedidos em grandes quantidades.
5.Quais tipos de proteção estão disponíveis?
Estruturas de proteção seladas e à prova de poeira estão disponíveis de acordo com os requisitos da aplicação.
