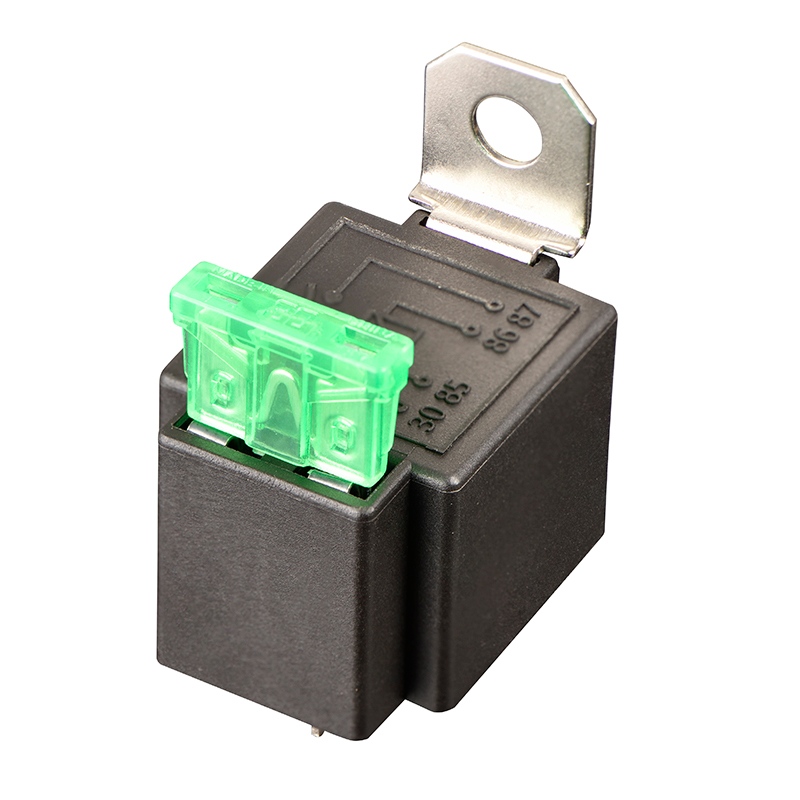

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. apresenta o relé automotivo com design de fusível KLD (V4), um relé compacto de alta corrente projetado para aplicações de comutação de 30A a 60A em sistemas automotivos e industriais.
É amplamente utilizado em iluminação de automóveis, circuitos de energia, acessórios de lâmpadas e sistemas de controle pesados, garantindo desempenho estável e confiável sob condições exigentes.
O KLD (V4) suporta opções de conexão rápida e montagem em PCB, com um design opcional à prova de poeira para maior durabilidade em ambientes agressivos. Fabricado sob processos certificados ISO 9001, garante qualidade consistente, longa vida útil e operação segura.
Com sua estrutura compacta e opções versáteis de instalação, o relé automotivo Fuse Design oferece uma solução econômica e confiável para aplicações de controle de alta corrente.
O relé automotivo KEYONG Fuse Design opera através de um sistema de dupla função:
A bobina do relé controla a comutação de circuitos de alta corrente usando um sinal de baixa potência.
O fusível integrado monitora a carga atual e desconecta automaticamente o circuito durante condições de sobrecarga ou curto-circuito.
Este design integrado garante controle elétrico preciso e proteção do circuito em tempo real, melhorando a segurança e a confiabilidade em aplicações automotivas.
1. Projeto integrado de proteção de fusível
A estrutura de fusível integrada protege o circuito contra danos por sobrecorrente e curto-circuito
Reduz a necessidade de porta-fusíveis externos
Melhora a segurança do sistema e simplifica a instalação
2. Alta confiabilidade elétrica
Desempenho de comutação estável sob vibrações e mudanças de temperatura
Baixa resistência de contato para transmissão de corrente eficiente
Longa vida útil elétrica e mecânica
3. Estrutura compacta de nível automotivo
Design que economiza espaço para sistemas de fiação de veículos modernos
Adequado para ambientes de instalação apertados
Compatível com tomadas automotivas padrão
4. Forte adaptabilidade ambiental
Resistente ao calor, umidade, poeira e vibração
Projetado para condições operacionais automotivas adversas
Desempenho estável em uso contínuo a longo prazo
5. OEM e suporte personalizado
Tensão de bobina personalizada, layout de pinos e classificação de fusível disponíveis
Adequado para projetos OEM automotivos e mercados de reposição de reposição
Capacidade de fabricação flexível da cadeia de fornecimento de fábrica na China

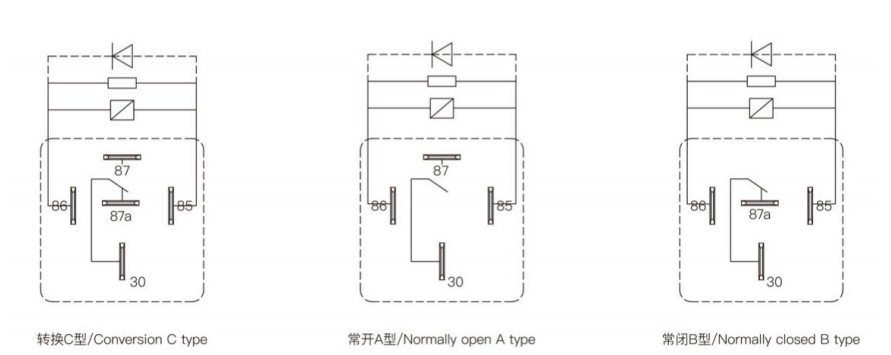

| Arranjo de contato | 1/2A,1/2B 1/2C |
| Queda de tensão (em 10A) | ≤200mV |
| Material de contato | Liga de prata: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Avaliação de contato | 30A/40A/60A 14VCC |
| Tensão máxima de comutação | Consulte “Curva de limite de carga” |
| Corrente máxima de comutação | 60A (14VCC resistivo) |
| Carga mínima de contato | 1A 6V CC |
| Resistência elétrica (Frequência: 900 operações/h) | 1×10⁵ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Tensão nominal (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Resistência da bobina (Ω±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Resistência paralela (Ω) |
|
680 |
|
2700 |
|
2700 |
| Tensão de captação (máx.) | 65% (tensão nominal) | |||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | |||||
| Nível de isolamento | Classe B/Classe F | |
| Resistência de isolamento | 100MQ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Rigidez dielétrica (entre bobina e contatos) | 500VAC minuto |
| Rigidez dielétrica (entre contatos abertos) | 500VAC minuto | |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+125℃ | |
| Resistência à vibração | 5 Hz ~ 22,3 Hz 10 mm Amplitude dupla | |
| 22,3Hz~500Hz 98m/s² | ||
| Resistência ao choque | 294m/s² | |
| Peso | Aproximadamente 36g | |
| Construção | À prova de poeira | |
●Sistemas elétricos automotivos
●Módulos de controle do motor (ECM)
●Sistemas de iluminação (faróis, faróis de neblina, sistemas LED)
●Sistemas de ar condicionado
●Controle elétrico de veículos pesados
●Sistemas elétricos da motocicleta
● Kits de modificação automotiva pós-venda
1. Qual é a vantagem de um relé automotivo com design de fusível?
Ele combina controle de comutação e proteção por fusível em uma unidade, reduzindo a complexidade da fiação externa e melhorando a segurança do circuito.
2. Este relé pode lidar com cargas de alta corrente?
Sim, o KLD (V4) suporta comutação estável de 30A–60A, adequada para iluminação automotiva e sistemas de carga pesada.
3. É adequado para ambientes agressivos?
Sim, o design opcional à prova de poeira e a estrutura de nível industrial garantem um desempenho confiável em vibrações, poeira e variações de temperatura.
4. A KEYONG pode fornecer soluções personalizadas?
Sim, KEYONG oferece suporte à personalização OEM, incluindo classificação de corrente, design de caixa, tipo de terminal e especificação de fusível.
5. Quais indústrias costumam usar esse relé?
É amplamente utilizado em eletrônica automotiva, automação industrial e sistemas de controle de potência.
Como fabricante profissional de relés automotivos na China, a KEYONG fornece:
● Capacidade estável de produção em massa com mais de 80 milhões de produção anual
●Rigoroso controle de qualidade sob sistemas certificados pela ISO
● Equipamentos avançados de produção e teste automatizados
●Forte capacidade de personalização OEM/ODM
● Preços competitivos direto da fábrica
●Entrega rápida e experiência de exportação global
Não somos apenas um fornecedor de relés, mas também um parceiro técnico de longo prazo para clientes industriais e automotivos globais.
