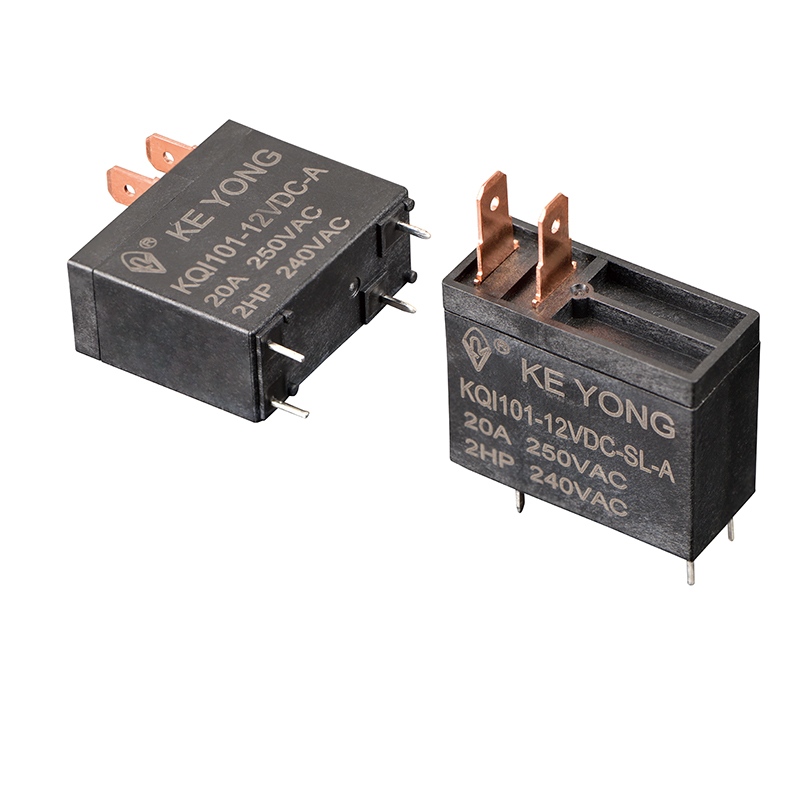

O relé PCB de potência em miniatura para comutação 20A foi projetado para aplicações de comutação de alta corrente onde estabilidade, segurança e longa vida útil são críticas. Fabricado pela KEYONG, um fabricante, fornecedor e fábrica profissional de relés eletromagnéticos na China, este produto é projetado para fornecer desempenho confiável em sistemas compactos montados em PCB.
Com forte durabilidade elétrica e desempenho de contato consistente, este relé é amplamente utilizado em sistemas de controle industrial, eletrônica automotiva, eletrodomésticos e módulos de gerenciamento de energia. Foi desenvolvido sob rigorosos padrões de controle de qualidade para garantir uma operação estável em ambientes exigentes.
Como fornecedor confiável de relés na China, a KEYONG se concentra na fabricação de precisão e na melhoria contínua, garantindo que cada relé atenda aos requisitos de aplicação globais.
●Design compacto em miniatura adequado para instalação de PCB
●Capacidade de comutação estável de 20A para cargas de alta corrente
●Desempenho eletromagnético confiável com baixa resistência de contato
●Forte resistência ao desgaste elétrico para maior vida útil
●Projetado para processos automatizados de montagem de PCB
●Adequado para aplicações eletrônicas industriais e de consumo
O produto reflete o compromisso da KEYONG como fabricante profissional de relés na China, com foco na durabilidade, consistência e flexibilidade de aplicação.
Escolher o relé PCB de potência em miniatura certo para comutação de 20A é fundamental para garantir desempenho estável do circuito e longa vida útil. Como fabricante e fornecedor profissional de relés na China, a KEYONG fornece orientação técnica para ajudar os clientes a selecionar o relé mais adequado para diferentes aplicações.
Ao selecionar um relé PCB 20A, os engenheiros geralmente consideram os seguintes fatores:
Tipo de carga: carga resistiva (aquecedores, lâmpadas) ou carga indutiva (motores, compressores)
Mudando o requisito atual: corrente contínua vs corrente de partida
Compatibilidade de tensão da bobina: design de circuito de controle correspondente
Espaço de layout de PCB: requisitos de design compacto para placas de alta densidade
Expectativa de vida elétrica: frequência dos ciclos de comutação
Requisito de certificação de segurança: Padrões UL, TUV, CE para mercados de exportação
Para aplicações de alta corrente, como sistemas automotivos ou placas de controle industriais, um relé de potência miniatura com classificação de 20A fornece um equilíbrio entre tamanho compacto e capacidade de comutação confiável, especialmente quando o espaço na PCB é limitado.
A KEYONG, como uma experiente fábrica de relés na China, oferece suporte de engenharia para ajudar os clientes a evitar a seleção de relés subestimados ou superprojetados, garantindo eficiência de custos e estabilidade do sistema.

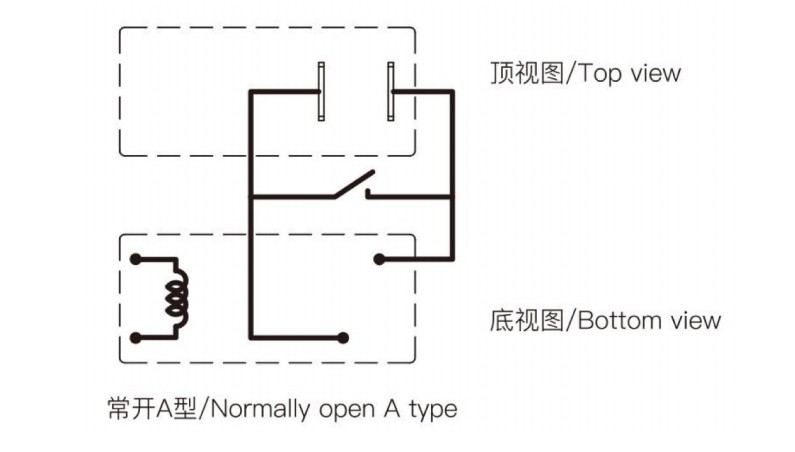

| Arranjo de contato | A |
| Resistência de contato | ≤100mΩ |
| Material de contato | Liga de prata: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 20A 250 VCA |
| Tensão máxima de comutação | 250 VCA/30 VCC |
| Corrente máxima de comutação | 20A |
| Potência máxima de comutação | 4000VA |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,54W(L) | 0,72W(D) | ||||||||||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Ω±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tensão de captação (máx.) | 80% (tensão nominal) | |||||||||||||||
| Tensão de saída (Min) | 5% (tensão nominal) | |||||||||||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||||||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000M2 | |
| Rigidez dielétrica Corrente de fuga 1mA) | Entre bobina e contatos | 5000VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤20ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |

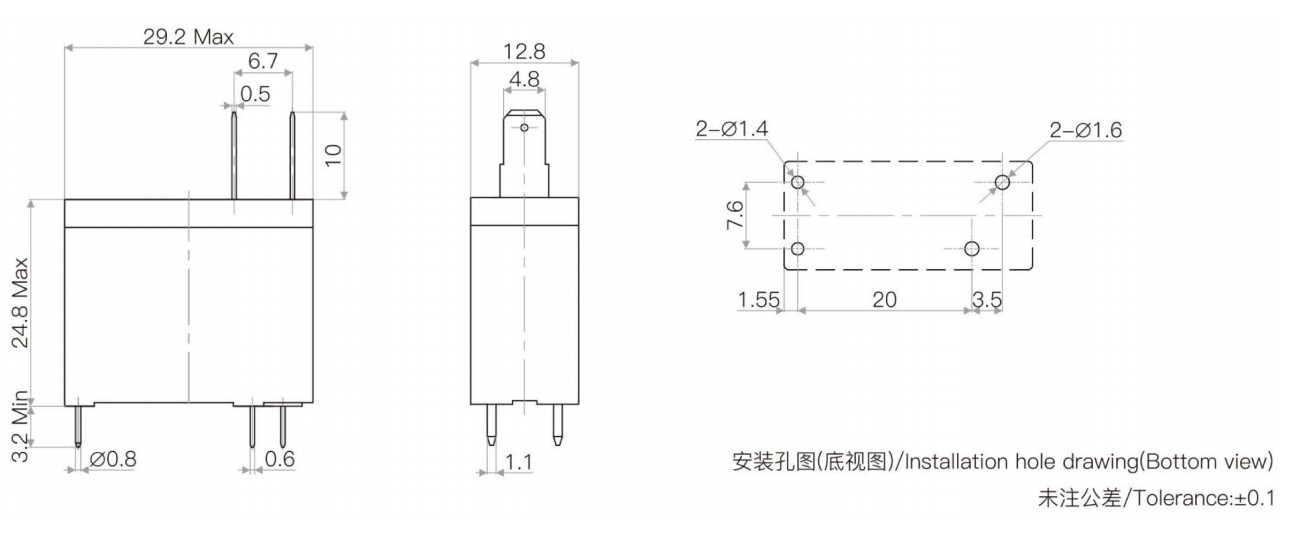

| Peso | Aproximadamente 17g | |
| Construção | À prova de fluxo | |
O relé PCB de potência em miniatura para comutação 20A é amplamente aplicado em vários setores:
●Sistemas de controle de automação industrial
●Unidades de controle eletrônico automotivo
●Módulos de comutação de eletrodomésticos
●Sistemas de HVAC e controle de temperatura
●Fornecimento de energia e equipamentos de gerenciamento de energia
●Sistemas de comunicação e controle de sinal
Com desempenho estável sob diferentes condições de carga, os relés KEYONG são comumente selecionados por clientes OEM globais que procuram um fornecedor confiável de fábrica de relés na China.
está localizada em Ningbo, província de Zhejiang, China, e opera uma fábrica de 12.000 metros quadrados equipada com várias linhas de produção automatizadas.
A fábrica integra equipamentos avançados, como sistemas de montagem automatizados, máquinas de teste e ferramentas de inspeção de precisão para garantir alta eficiência e produção estável.
Com uma capacidade de produção anual superior a dezenas de milhões de relés, a KEYONG tornou-se um fabricante e fornecedor confiável de relés na China, atendendo clientes globais nos setores automotivo, de energia, de comunicação e industrial.
KEYONG fornece suporte técnico de ciclo completo, incluindo:
●Orientação para seleção de relés com base nos requisitos da aplicação
●Consulta de parâmetros elétricos
●Avaliação de soluções personalizadas para projetos OEM
●Gerenciamento estável do lead time para produção em massa
●Suporte técnico pós-venda e assistência para solução de problemas
Este sistema de serviço garante que os clientes recebam não apenas produtos, mas também suporte em nível de engenharia de um fornecedor profissional de relés de fábrica na China.
●Mais de uma década de experiência em fabricação de relés
●Forte capacidade de engenharia e P&D
●Sistemas avançados de produção e testes automatizados
●Rigoroso controle de qualidade alinhado aos padrões internacionais
● Fornecimento global estável para os setores automotivo, industrial e de energia
A KEYONG continua a fortalecer sua posição como fabricante, fornecedor e fábrica confiável de relés eletromagnéticos na China, com foco na cooperação de longo prazo e na qualidade consistente do produto.
Compreender a diferença entre tipos de relés semelhantes ajuda os engenheiros a escolher a solução certa para sua aplicação. Abaixo está uma comparação prática do ponto de vista de fabricação e aplicação:
| Parâmetro | Relé PCB de potência em miniatura (20A) | Relé de sinal | Relé de potência geral |
|---|---|---|---|
| Carga nominal | Alta corrente até 20A | Corrente baixa (nível de sinal) | Carga média a alta |
| Tamanho | Tipo de PCB compacto | Ultracompacto | Estrutura maior |
| Aplicativo | Comutação de energia, controle industrial | Transmissão de sinal, comunicação | Controle geral de energia |
| Tipo de carga | Motores, aquecedores, módulos de potência | Apenas sinais de controle | Cargas domésticas e industriais |
| Durabilidade | Alta vida elétrica/mecânica | Estabilidade de sinal muito alta | Durabilidade média a alta |
| Eficiência de custos | Balanceado para uso industrial | Aplicações de baixa potência | Mais amplo, mas menos compacto |
Q1: Qual é o principal uso de um relé PCB miniatura 20A?
É usado para comutação de cargas de corrente média a alta em sistemas eletrônicos compactos, como controladores industriais, módulos automotivos e eletrodomésticos.
Q2: Este relé pode ser usado em aplicações automotivas?
Sim, é amplamente aplicado em sistemas de controle eletrônico automotivo onde é necessário um desempenho de comutação estável.
Q3: KEYONG é um fabricante ou empresa comercial?
KEYONG é um fabricante e fábrica de relés diretos na China, integrando produção, P&D e controle de qualidade.
Q4: O relé suporta montagem em PCB?
Sim, foi projetado especificamente para instalação de PCB em sistemas de montagem automatizados.
