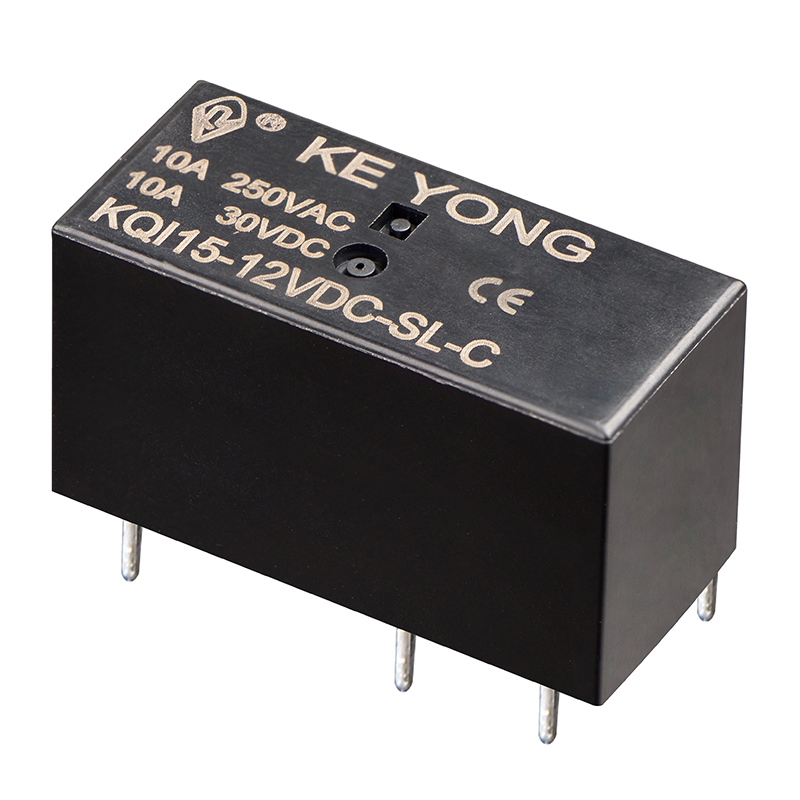

O relé PCB de potência em miniatura KEYONG para comutação 10A foi projetado para controle de carga confiável em eletrodomésticos, equipamentos de automação e sistemas eletrônicos inteligentes. Fabricado por uma fábrica profissional de relés na China, este relé compacto apresenta baixo consumo de energia da bobina de 0,4 W, rigidez dielétrica de 5 kV e distância de fuga de 10 mm para maior segurança e desempenho estável a longo prazo. Disponível em versões seladas com plástico e à prova de fluxo, é uma solução de relé ideal para aplicações OEM e industriais.
O relé PCB de potência em miniatura para comutação 10A é um componente de comutação eletromagnética usado para controlar circuitos elétricos com segurança e eficiência. Sua principal função é usar um sinal de controle de baixa potência para comutar uma carga de corrente mais alta de até 10A.
Este tipo de relé de potência PCB é amplamente utilizado em sistemas de controle eletrônico onde são necessários comutação estável, isolamento elétrico e controle automático.
Principais Funções
Controle circuitos de alta corrente através de sinais de baixa corrente
Ligar e desligar cargas elétricas automaticamente
Proteja circuitos de controle sensíveis contra alta tensão ou alta corrente
Fornece isolamento elétrico entre circuitos de controle e carga
Melhorar a automação e a segurança operacional dos equipamentos
Quando a tensão é aplicada à bobina do relé, o sistema eletromagnético interno é ativado e altera o status do contato. Isso permite que o relé conecte ou desconecte o circuito elétrico automaticamente.
Por exemplo:
Sinal de controle de baixa tensão → ativa a bobina do relé
Contatos do relé fechados → circuito de carga 10A começa a funcionar
Sinal de controle removido → contatos retornam ao estado original
Este processo de comutação permite o controle seguro e confiável de motores, lâmpadas, ventiladores, aquecedores, módulos de potência e outros dispositivos elétricos.
Como fabricante profissional de relés na China, a KEYONG oferece suporte a soluções OEM e de relés personalizadas de acordo com as necessidades do cliente, incluindo:
●Personalização da tensão da bobina
●Ajuste da estrutura terminal
●Correspondência de aplicação especial
●Soluções de chicotes elétricos e soquetes
●Personalização da embalagem
A equipe de engenharia também pode fornecer sugestões de seleção de relés com base na corrente operacional, tensão, faixa de temperatura e condições de instalação.

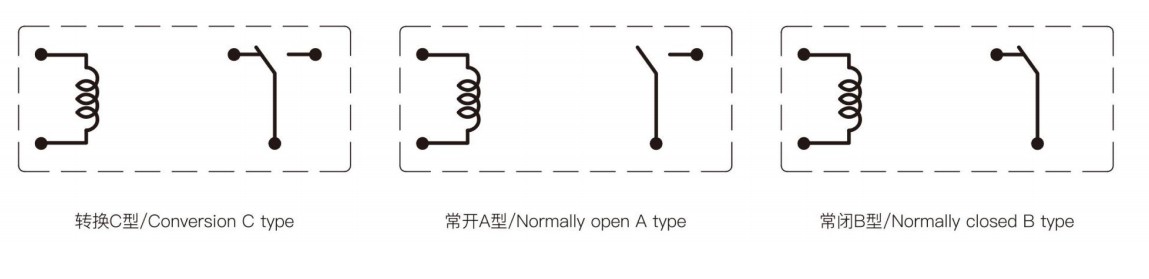

| Arranjo de contato | ABC |
| Resistência de contato | ≤100mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 10A 250 VCA/30 VCC |
| Tensão máxima de comutação | 440 VCA/125 VCC |
| Corrente máxima de comutação | 12A |
| Potência máxima de comutação | 3000VA |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁶ps/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,4W(L) | |||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tensão de captação (máx.) | 70% (tensão nominal) | |||||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | |||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MΩ(500VCC) | |
| Rigidez dielétrica Corrente de fuga 1mA) | Entre bobina e contatos | 5000VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤8ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração | 10Hz~150Hz | |
| Peso | Aproximadamente 13g | |
| Construção | Selado à prova de fluxo | |
O relé PCB de potência em miniatura para comutação 10A é amplamente utilizado em:
●Eletrodomésticos
●Sistemas domésticos inteligentes
●Equipamentos de automação industrial
●Dispositivos de comunicação
●Sistemas de controle de energia
●Módulos de controle eletrônico automotivo
●Sistemas de carregamento e armazenamento de energia renovável
●Equipamento de segurança e vigilância
Como um fornecedor experiente de relés na China, a KEYONG fornece produtos de relés que atendem aos requisitos de confiabilidade de diferentes indústrias e ambientes de trabalho.
Comparados com relés maiores, os relés PCB em miniatura oferecem:
●Tamanho compacto para montagem em PCB
● Menor consumo de energia
●Resposta de comutação rápida
●Desempenho elétrico confiável
●Fácil integração em produtos eletrônicos
Como fabricante e fornecedor profissional de relés na China, a KEYONG Relay fornece relés de potência em miniatura com qualidade estável, longa vida útil e suporte de personalização OEM para clientes globais.
1. Para quais aplicações este relé PCB em miniatura 10A é adequado?
Este relé é adequado para aplicações de comutação de carga média que requerem instalação compacta de PCB. É comumente usado em eletrodomésticos, sistemas de automação, controladores inteligentes, equipamentos de comunicação e dispositivos eletrônicos automotivos.
2. A KEYONG pode fornecer soluções de relé OEM ou personalizadas?
Sim. KEYONG oferece suporte à fabricação OEM e desenvolvimento de relés personalizados. A fábrica pode ajustar as especificações de acordo com os requisitos do projeto do cliente e fornecer soquetes de relé ou soluções de chicote elétrico correspondentes.
3.Como a KEYONG garante a qualidade do produto?
A KEYONG utiliza equipamentos automatizados de produção e inspeção de precisão em todo o processo de fabricação. Todos os produtos são produzidos sob os padrões de gestão de qualidade ISO9001 e atendem aos requisitos de certificação internacionais, como UL, TUV, CE e RoHS.
4. Este relé é adequado para aplicações de comutação de longo prazo?
Sim. O relé foi projetado com materiais de contato confiáveis e estrutura interna estável para garantir longa vida elétrica e desempenho de comutação consistente sob condições normais de operação.
5.Os compradores internacionais podem solicitar amostras antes dos pedidos em grandes quantidades?
Sim. Suporte de amostra está disponível para testes e avaliação de projetos. A KEYONG também fornece consultoria técnica para ajudar os clientes a selecionar modelos de relés adequados antes da aquisição em massa.
