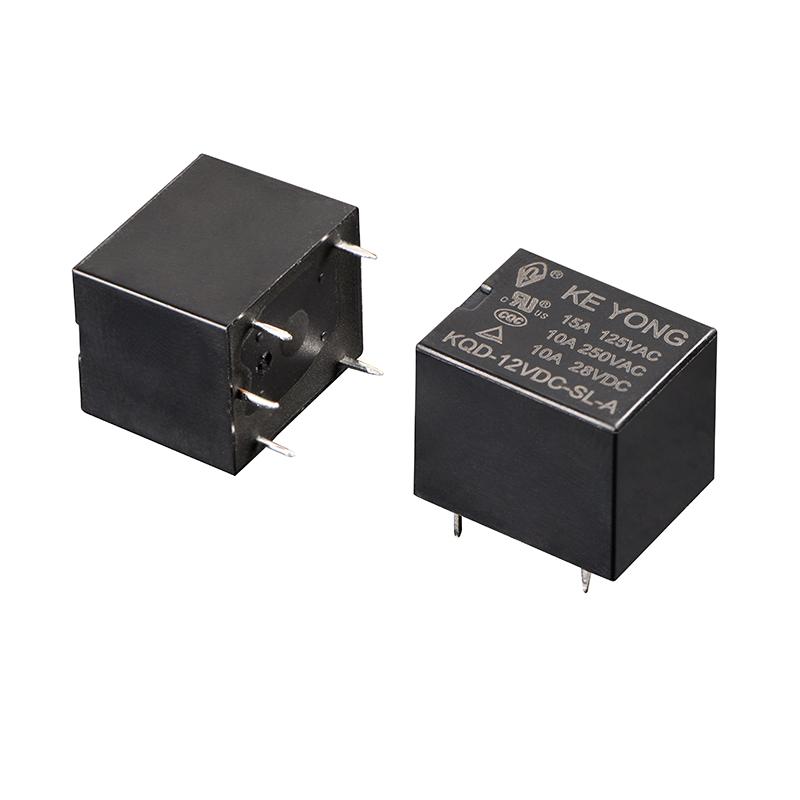

O relé de potência cúbico KQD (T73) de 4 pinos e 5 pinos foi projetado para aplicações de comutação de alta corrente em eletrônicos automotivos, sistemas de controle industrial, eletrodomésticos e equipamentos de gerenciamento de energia. Apresentando tamanho compacto, desempenho de contato estável, baixo consumo de energia da bobina e capacidade de comutação confiável, este relé fornece uma solução eficiente e durável para aplicações de montagem de PCB.
| Nosso relé | Relé comum |
|---|---|
| Alta capacidade de corrente | Corrente de comutação mais baixa |
| Resistência de contato estável | Oxidação fácil |
| Estrutura cúbica compacta | Tamanho maior |
| Longa vida útil | Vida útil mais curta |
| Suporte OEM/ODM | Personalização limitada |
Fabricação automatizada de alta precisão
A KEYONG opera múltiplas linhas de produção automatizadas avançadas equipadas com:
●Máquinas automáticas de enrolamento e solda
●Equipamento de montagem inteligente
●Sistemas de inspeção de visão industrial
●Máquinas de teste de precisão
● Máquinas de rebitagem e ajuste de parâmetros
●Equipamento de limpeza ultrassônica
●O controle rigoroso da produção ajuda a garantir a consistência estável do produto e a qualidade confiável do lote.
Rigoroso sistema de gestão da qualidade
Como uma fábrica de relés experiente na China, a KEYONG segue rigorosamente os padrões de gestão de qualidade ISO9001 em todos os processos de inspeção de matérias-primas, produção, testes e embalagem.
Cada relé passa por testes de desempenho abrangentes antes do envio para garantir desempenho elétrico e mecânico estável.
Certificações Internacionais
Os produtos obtiveram múltiplas certificações internacionais, incluindo:
●Certificação UL
●Certificação TUV
●Certificação CE
●Certificação CQC
●Conformidade com RoHS
CE
CQC
RoHS
TUV
UL
Essas certificações ajudam os clientes a atender a diferentes requisitos de segurança e acesso ao mercado.

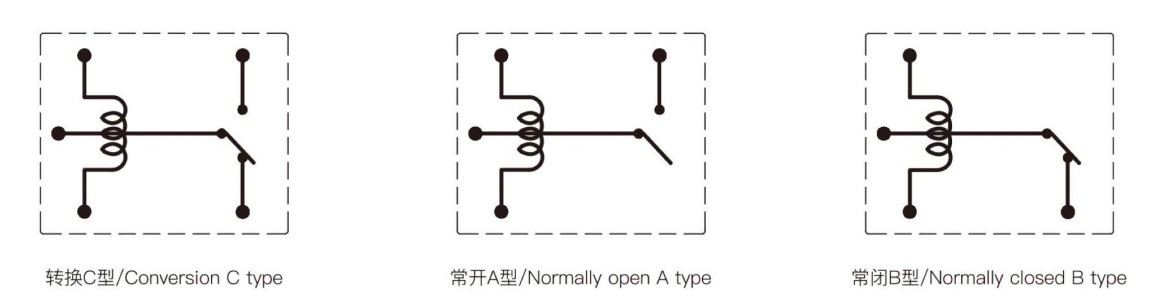

| Arranjo de contato | ABC |
| Resistência de contato | ≤100mΩ(1A 6VCC) |
| Material de contato | Aliado de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 7A/10A/15A 250 VCA/28 VCC, 15A 125 VCA |
| Tensão máxima de comutação | 277 VCA/30 VCC |
| Corrente máxima de comutação | 15A |
| Potência máxima de comutação | 2770VA/300W |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ps |
| Consumo de energia (W) | 0,36W(L) | 0,45W(D) | ||||||||||||||
| Tensão nominal (VCC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Q±10%) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| Tensão de captação (máx.) | 75% (tensão nominal) | |||||||||||||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||||||||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||||||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 100MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 1500VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤5ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 9g | |
| Construção | Selado à prova de fluxo | |
1.Qual é a diferença entre relés de potência cúbicos de 4 e 5 pinos?
Um relé de 4 pinos é geralmente usado para aplicações de comutação padrão com funções básicas de controle. Um relé de 5 pinos geralmente inclui um terminal adicional para configurações de circuito normalmente fechado ou de comutação, proporcionando opções de controle mais flexíveis.
A seleção depende do projeto do circuito e dos requisitos da aplicação.
2.Este relé pode ser usado em aplicações automotivas?
Sim. O relé de potência cúbico KEYONG 4 PIN 5 PIN é amplamente utilizado em sistemas eletrônicos automotivos, como controle de iluminação, sistemas de ar condicionado, gerenciamento de bateria e controle de energia auxiliar.
Sua capacidade de comutação estável e resistência à vibração o tornam adequado para ambientes automotivos.
3.Quais indústrias comumente usam relés de potência cúbicos?
Relés de potência cúbicos são comumente usados em:
●Eletrônica automotiva
●Automação industrial
●Eletrodomésticos
●Sistemas de energia renovável
●Sistemas de segurança
●Dispositivos de comunicação
Eles são especialmente adequados para equipamentos que exigem comutação estável de correntes médias e altas.
4. A KEYONG oferece suporte a soluções de relé personalizadas?
Sim. Como fornecedor e fabricante profissional de relés na China, a KEYONG oferece suporte a serviços OEM e ODM com base nos requisitos técnicos do cliente e cenários de aplicação.
5.Como a KEYONG garante a qualidade do produto?
A KEYONG implementa rigoroso controle de qualidade em todo o processo de fabricação. Equipamentos de produção automatizados, sistemas de testes de precisão, padrões de gerenciamento ISO9001 e certificações internacionais ajudam a garantir qualidade estável do produto e desempenho confiável.
é um fabricante profissional de relés na China, especializado em relés automotivos, relés de potência, relés de sinal, novos relés de energia, relés de pisca-pisca, relés de limpador intermitente, soquetes de relé e soluções de chicotes elétricos.
Com capacidade de fabricação avançada, forte suporte técnico e experiência de serviço abrangente, a KEYONG se tornou um fornecedor confiável de relés para clientes nacionais e internacionais que buscam produtos de relés confiáveis e cooperação de longo prazo.
Se você está procurando um fabricante, fornecedor ou fábrica confiável de relé de potência cúbico de 4 pinos e 5 pinos na China, a KEYONG fornece soluções profissionais com qualidade estável e serviço eficiente.
