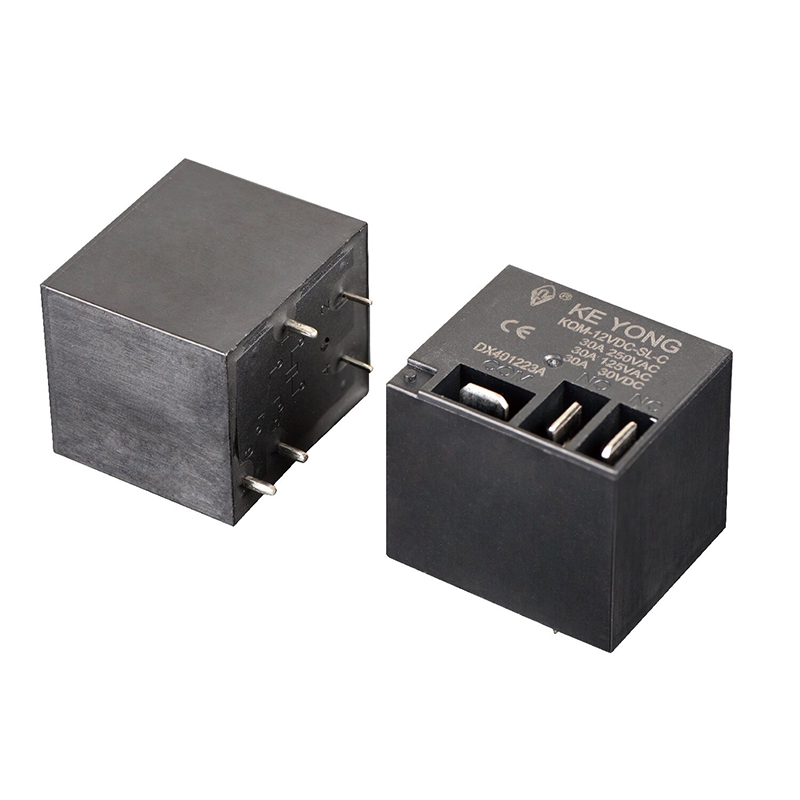

O relé miniatura de alta potência KEYONG para terminais de conexão rápida e PCB foi projetado para aplicações de comutação de alta carga que exigem tamanho compacto, desempenho estável e confiabilidade de longo prazo. Fabricado pela KEYONG, um fabricante e fábrica profissional de relés na China com mais de uma década de experiência em produção, este relé foi projetado para atender às necessidades de fabricantes de eletrodomésticos, integradores de sistemas de controle industrial, fornecedores de eletrônicos automotivos e produtores de equipamentos OEM em todo o mundo.
Como um fornecedor confiável de relés na China, a KEYONG combina fabricação automatizada de precisão, rigoroso gerenciamento de qualidade ISO9001 e certificações internacionais para fornecer soluções de relés confiáveis para projetos de aquisição globais. Este relé miniatura de alta potência oferece o equilíbrio ideal entre estrutura compacta, alta capacidade de comutação e opções de terminais flexíveis, tornando-o adequado para aplicações de conexão rápida e montagem em PCB.

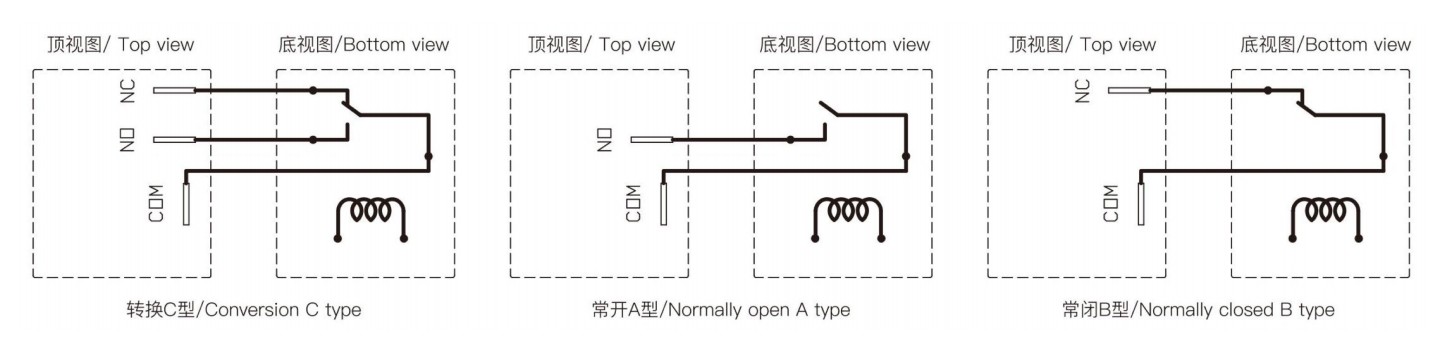

| Arranjo de contato | ABC |
| Resistência de contato | ≤100mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 20A/30A/50A 250 VCA, 1-1/2HP240VAC, 1HP 120 VCA |
| Tensão máxima de comutação | 250 VCA |
| Corrente máxima de comutação | 50A |
| Potência máxima de comutação | 7500VA |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,9W(L) | |||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Ω±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Tensão de captação (máx.) | 75% (tensão nominal) | |||||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MQ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre a bobina e os contatos | 2000VAC 1min |
|
|
Entre contatos abertos | 1500VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 34g | |
| Construção | Selado à prova de fluxo | |
O relé miniatura de alta potência para terminais de conexão rápida e PCB é comumente usado em:
●Ar condicionado
●Aquecedores de água
●Sistemas de controle residencial inteligente
●Equipamentos de automação industrial
●Módulos de controle de comunicação
●Sistemas de distribuição de energia
●Dispositivos de monitoramento de segurança
●Equipamento de carregamento e armazenamento de energia
Seu tamanho compacto e métodos de instalação flexíveis o tornam uma excelente escolha para montagens eletrônicas modernas que exigem layouts de PCB de alta densidade.
1. Este relé é adequado para aplicações de comutação de alta corrente?
Sim. O relé miniatura de alta potência KEYONG para terminais de conexão rápida e PCB foi projetado para desempenho estável de comutação de alta carga, mantendo dimensões compactas. É adequado para ambientes de comutação exigentes, como placas de controle de eletrodomésticos e módulos industriais.
2.Ele pode suportar instalação de PCB e fiação externa?
Sim. Este relé apresenta configurações de conexão rápida e terminal PCB, permitindo instalação flexível para diferentes designs de equipamentos. Isso reduz os custos de redesenho para clientes OEM.
3.Como a KEYONG garante a consistência do produto?
Como um experiente fabricante de relés na China, a KEYONG utiliza sistemas automatizados de enrolamento, montagem, soldagem, ajuste de parâmetros e inspeção de visão industrial para garantir uma qualidade de produção estável. Cada lote passa por testes rigorosos antes do envio.
4.Os serviços de personalização estão disponíveis?
Sim. Como fornecedor profissional e fábrica de relés na China, a KEYONG oferece suporte a tensões de bobina personalizadas, estruturas de terminais, materiais de contato e requisitos de marca para projetos OEM e ODM.
5.Quais certificações este relé possui?
Os produtos são fabricados sob padrões de qualidade ISO9001 e atendem a diversas certificações internacionais, incluindo UL, TUV, CQC, CE e RoHS, garantindo adequação aos requisitos do mercado internacional.
KEYONG suporta:
●Fabricação de relés OEM
●Soluções de terminais personalizados
●Suporte para testes de amostra
●Assistência técnica na seleção
●Programação rápida de produção
●Serviço de exportação global
Se você está procurando um fabricante confiável na China de relé miniatura de alta potência para terminais de conexão rápida e PCB, a KEYONG fornece suporte técnico profissional, capacidade de produção estável e serviço ágil para cooperação de longo prazo.
