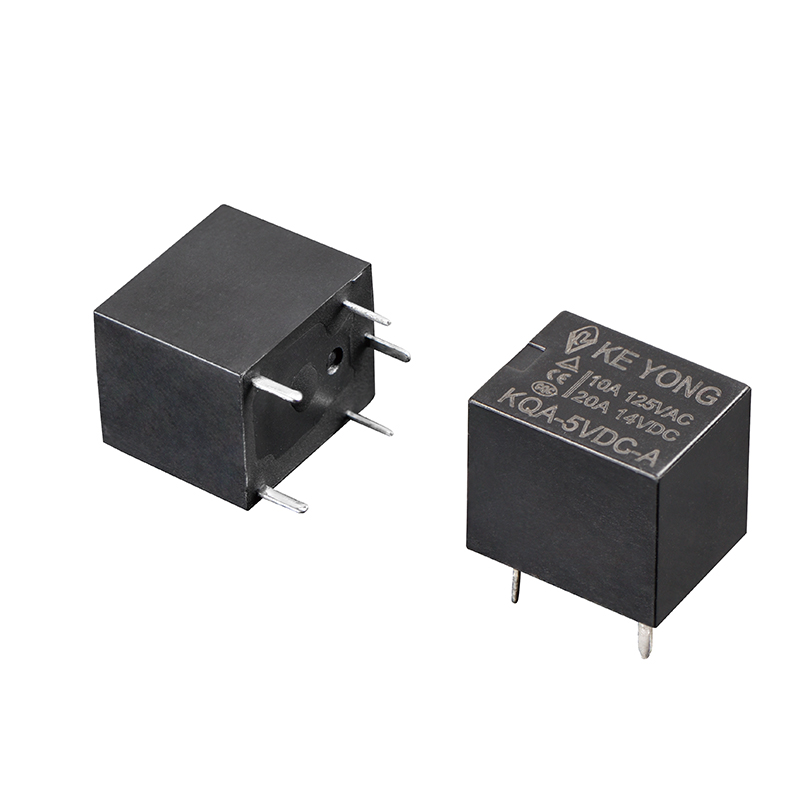

O relé superminiatura de alta potência 20A é um relé eletromagnético compacto montado em PCB projetado para aplicações de comutação de alta corrente onde a eficiência de espaço e o desempenho confiável são críticos. Com capacidade de comutação de até 20A, este relé miniatura fornece controle estável de cargas de alta potência em equipamentos industriais, eletrodomésticos e sistemas de controle eletrônico.
Como fabricante e fornecedor direto na China, oferecemos qualidade consistente, preços competitivos e personalização OEM/ODM para clientes B2B globais.
●Design ultracompacto para layout de PCB de alta densidade
●Alta capacidade de comutação de até 20A para aplicações de controle de energia
●Desempenho estável sob operação contínua com carga pesada
● Baixo consumo de energia da bobina com alta sensibilidade
●Longa vida útil elétrica e mecânica
●Adequado para montagem automatizada de PCB SMT/passante
●Estrutura de contato confiável para ambientes industriais
1. Fornecimento direto da fábrica
Somos um fabricante profissional de relés na China, garantindo capacidade de produção estável e preços de fábrica competitivos.
2. Alta confiabilidade de carga
Projetado para lidar com alta corrente de partida e carga contínua de 20A, garantindo operação estável em ambientes exigentes.
3. Design compacto de PCB
A estrutura ultraminiatura ajuda os engenheiros a reduzir a pegada de PCB e melhorar a eficiência da integração do sistema.
4. Rigoroso controle de qualidade
Cada relé passa por testes de desempenho elétrico, testes de resistência de contato e verificação de resistência antes do envio.
5. Personalização OEM / ODM
Apoiamos:
●Personalização da tensão da bobina
●Design de configuração de contato
●Ajuste da estrutura habitacional
●Soluções de branding e embalagem

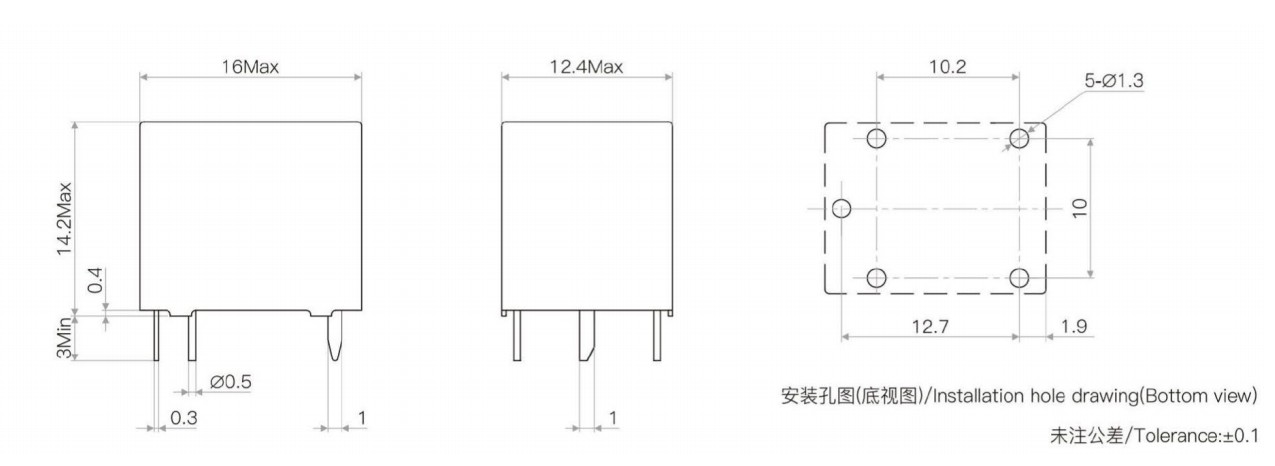

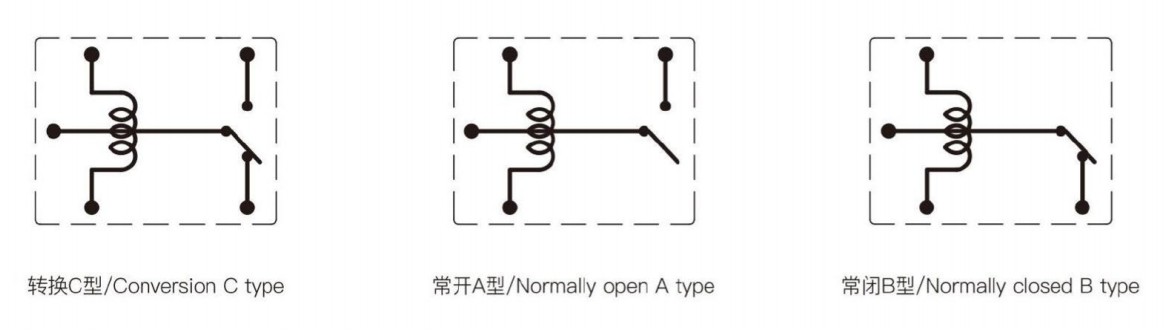

| Arranjo de contato | ABC |
| Resistência de contato | ≤100mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnOlIn₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 10A 125 VCA, 10A/20A 14 VCC |
| Tensão máxima de comutação | 220 VCA/16 VCC |
| Corrente máxima de comutação | NÃO:35A NC:20A |
| Potência máxima de comutação | 2200VA/320W |
| Frequência de resistência elétrica: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,60W(L) | 0,80W(D) | ||||||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| Resistência da bobina (Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| Tensão de captação (máx.) | 75% (tensão nominal) | |||||||||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 100MQ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 1500VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤5ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 6g | |
| Construção | Selado à prova de fluxo | |
O relé superminiatura 20A é amplamente utilizado em vários sistemas de controle elétrico de alta demanda:
●Sistemas de controle de eletrodomésticos (máquinas de lavar, aparelhos de ar condicionado, geladeiras)
●Equipamentos de automação industrial
●Módulos de comutação de fonte de alimentação
●Sistemas de controle residencial inteligente
● Unidades de controle eletrônico automotivo
●Sistemas de aquecimento, ventilação e HVAC
●Sistemas de gerenciamento de energia baseados em PCB
Ao selecionar um relé miniatura de 20A, os engenheiros devem considerar:
1. Tipo de carga
Carga resistiva (aquecedores, lâmpadas) → relé padrão 20A adequado
Carga indutiva (motores, compressores) → requer projeto de maior resistência a surtos
2. Tensão da bobina
Escolha com base no design do sistema:
●5V DC → placas de controle de baixa tensão
●12V DC → sistemas de controle industrial
●24V DC → equipamento de automação
3. Frequência de comutação
Para aplicações de comutação de alta frequência, selecione relés com classificações de vida mecânica mais longas.
| Item | Relé Miniatura 20A | Relé Padrão |
|---|---|---|
| Tamanho | Ultracompacto | Pegada maior |
| Integração de PCB | Adequado para alta densidade | Limitado |
| Capacidade atual | Até 20A | 10A–16A típico |
| Aplicativo | Dispositivos compactos modernos | Sistemas de controle tradicionais |
| Eficiência | Alta integração | Menor integração |
Q1: Este relé 20A pode ser usado para cargas indutivas?
Sim, mas as características da carga, como a corrente de partida do motor, devem ser consideradas na seleção do modelo.
Q2: Qual é a vida útil do relé?
A vida mecânica pode atingir até 10 milhões de operações, dependendo das condições de uso.
Q3: É adequado para montagem em PCB?
Sim, foi especialmente projetado para montagem de PCB e processos de montagem automatizados.
Q4: Você fornece amostras para teste?
Sim, pedidos de amostra estão disponíveis para avaliação de engenharia antes da produção em massa.
Q5: Posso personalizar a tensão da bobina ou o tipo de contato?
Sim, a personalização OEM/ODM é suportada com base nos requisitos do projeto.
