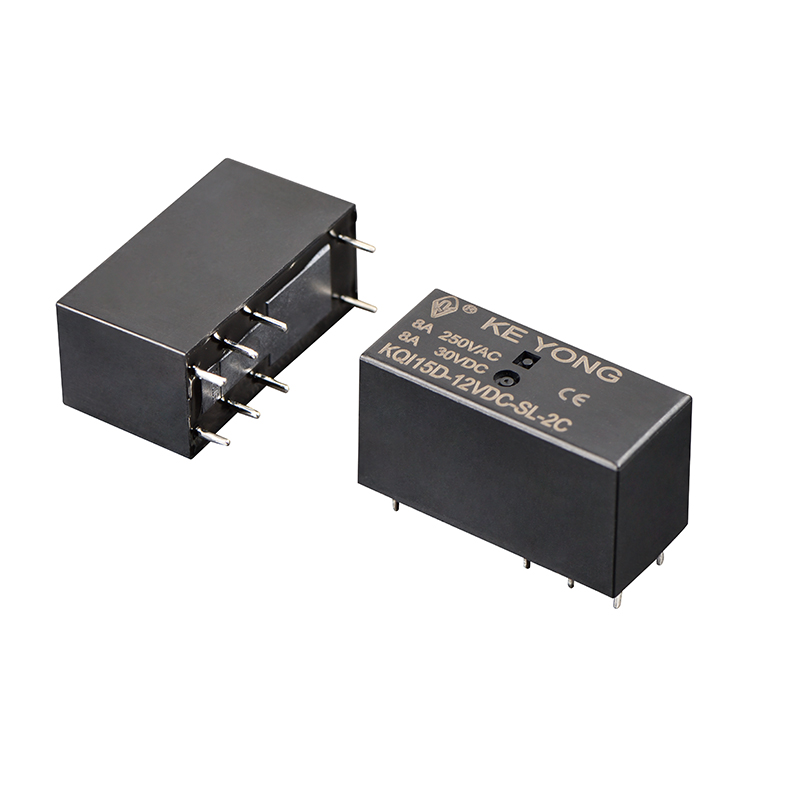

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. apresenta o relé subminiatura de alta potência KQI15D (115F-2P) 8A/250VAC, um componente de comutação compacto montado em PCB projetado para desempenho estável em sistemas de controle eletrônico e industrial com espaço limitado. Como fabricante e fornecedor profissional de relés na China (KEYONG), este modelo foi projetado para equilibrar alta capacidade de comutação com estrutura ultracompacta, tornando-o adequado para automação moderna e aplicações de dispositivos inteligentes onde a confiabilidade e a miniaturização são críticas.

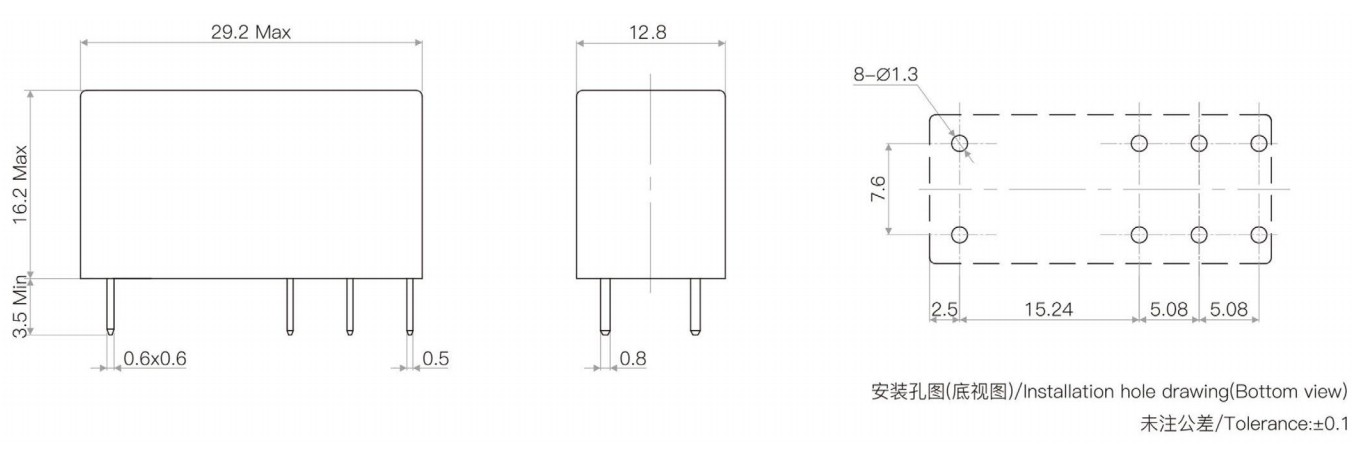

Altura ultracompacta de apenas 16,2 mm para layouts de PCB de alta densidade
Capacidade nominal de comutação de 8A / 250VAC para controle de carga estável
Baixo consumo de energia da bobina para projeto de sistema com eficiência energética
Múltiplas estruturas de proteção disponíveis: versões seladas com plástico, à prova de fluxo e à prova de explosão
Alto desempenho de segurança com rigidez dielétrica de 5kV e distância de fuga de 10mm
Conformidade opcional com o padrão de segurança IEC60335-1 para aplicações em eletrodomésticos
Produção totalmente automatizada com testes elétricos 100% online e conformidade com RoHS
Este relé subminiatura de alta potência 8A/250VAC KEYONG é amplamente aplicado em eletrodomésticos inteligentes, sistemas de automação industrial, equipamentos de instrumentação, dispositivos de telecomunicações e módulos de controle remoto, fornecendo desempenho de comutação confiável em diversos ambientes operacionais.
Para ajudar os compradores globais a tomar uma decisão mais clara, aqui está uma comparação entre o relé subminiatura de alta potência 8A/250VAC e outros tipos de relés comuns da linha de produtos de relés KEYONG:
Relé Subminiatura (8A/250VAC)
●Tamanho menor
●Adequado para design de PCB compacto
●Capacidade de carga moderada
Relé de potência padrão
●Tamanho maior
●Maior capacidade de carga (10A–30A+)
●Usado em sistemas de controle de energia industrial
Conclusão: Escolha o relé subminiatura quando o espaço da PCB for limitado e a carga for moderada.
Relé Subminiatura
●Montado em PCB
●Sistemas de controle eletrônico
●Ambiente de menor estresse mecânico
Relé Automotivo
●Projetado para vibração e ambientes agressivos
●Maior durabilidade sob condições de motor
●Usado em veículos e sistemas de mobilidade
Conclusão: Os relés automotivos são para ambientes agressivos, enquanto os relés subminiatura são para eletrônicos PCB.
Relé subminiatura de alta potência (8A/250VAC)
●Lida com comutação de carga média
●Adequado para controle de energia
Relé de sinal
●Baixa corrente (comutação de nível de sinal)
●Usado para circuitos de comunicação
Conclusão: Se sua aplicação envolve comutação de carga, escolha relé de potência em vez de relé de sinal.

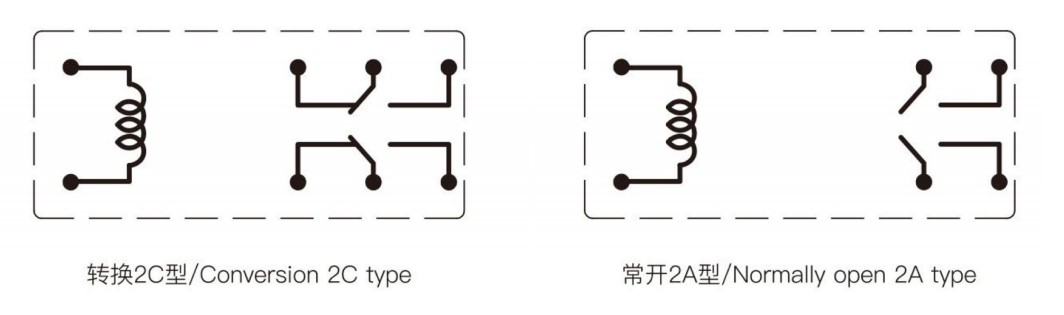

| Arranjo de contato | 2A,2C |
| Resistência de contato | ≤50mΩ |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 8A 250 VCA/30 VCC |
| Tensão máxima de comutação | 440 VCA/125 VCC |
| Corrente máxima de comutação | 8A |
| Potência máxima de comutação | 2.000 VA |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ps/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,4W(L) | |||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tensão de captação (máx.) | ≤80%(Tensão nominal) | |||||||
| Tensão de saída (Min) | ≥5% (tensão nominal) | |||||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | |||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 5000VAC 1min |
|
|
Entre conjuntos de contatos | 2500VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤8ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração | 10Hz~150Hz | |
| Peso | Aproximadamente 15g | |
| Construção | Selado à prova de fluxo | |
O Relé Subminiatura de Alta Potência 8A/250VAC KEYONG é amplamente aplicado em:
●Sistemas de controle de automação industrial
●Eletrodomésticos, como HVAC e equipamentos de cozinha
●Dispositivos de comunicação e rede
●Módulos de controle eletrônico automotivo
● Fonte de alimentação e circuitos de controle
● Dispositivos inteligentes e sistemas de controle de IoT
Com seu desempenho estável, este relé é especialmente adequado para fabricantes que buscam um fornecedor confiável de relés da China para cooperação OEM de longo prazo.
Como uma fábrica de relés profissional na China, a KEYONG integra P&D, produção, testes e serviço pós-venda em um único sistema. Com mais de 12.000㎡ de área de produção e linhas de montagem automatizadas, a empresa garante alta eficiência e qualidade consistente.
Os relés KEYONG são certificados por padrões internacionais, incluindo UL, TUV, CQC, CE e RoHS, garantindo conformidade para os mercados globais. Cada produto passa por inspeção rigorosa usando testes automatizados e sistemas de calibração de precisão para garantir confiabilidade antes do envio.
Para compradores globais que procuram um fornecedor ou fabricante de relés estável na China, a KEYONG fornece não apenas produtos, mas também suporte de engenharia e orientação de aplicação.
A KEYONG opera sob os padrões de gestão de qualidade ISO 9001 e implementa controle de qualidade de todo o processo, desde a seleção da matéria-prima até a inspeção final. A série de relés subminiatura de alta potência é testada para:
●Resistência elétrica
●Durabilidade mecânica
●Resistência à temperatura
●Desempenho de isolamento
●Conformidade de segurança sob condições de carga
CE
CQC
RoHS
TUV
UL
Esses processos rigorosos garantem um desempenho estável em ambientes industriais exigentes.
Q1: Para que é usado um relé subminiatura de alta potência?
É usado principalmente para comutação de cargas elétricas de média potência em sistemas PCB compactos, incluindo automação industrial, eletrodomésticos e dispositivos de comunicação.
Q2: O relé KEYONG 8A pode lidar com cargas indutivas?
Sim, mas cargas indutivas, como motores ou bobinas, devem ser adequadamente reduzidas para garantir confiabilidade a longo prazo. Nossa equipe de engenharia pode ajudar na seleção da configuração correta.
Q3: O que torna o relé KEYONG diferente de outros fabricantes da China?
KEYONG se concentra em:
Rigoroso controle de qualidade ISO 9001
Linhas de produção totalmente automatizadas
Produtos certificados UL, TUV, CE, CQC
Capacidade estável de produção em massa (produção anual de mais de 80 milhões)
Isso garante qualidade consistente de um fabricante e fornecedor confiável de relés na China.
Q4: Qual é a vida útil deste relé?
Sob condições de carga nominal, o relé oferece longos ciclos de vida mecânica e elétrica, adequados para aplicações industriais e comerciais.
Q5: Posso usar este relé em ambientes de alta temperatura?
Sim, mas o desempenho depende das condições ambientais. Para aplicações em temperaturas extremas, a KEYONG pode recomendar versões de relés reforçados ou selados.
Q6: A KEYONG oferece suporte a OEM ou soluções de relé personalizadas?
Sim. Como uma fábrica profissional de relés na China, a KEYONG fornece serviços OEM/ODM, incluindo personalização de bobinas, design de carcaça e ajuste de parâmetros elétricos.
Q7: Para onde o relé KEYONG é exportado principalmente?
Nossos relés são exportados globalmente, incluindo América do Norte, Europa, Oriente Médio e Sudeste Asiático, atendendo aos setores industrial e automotivo.
Selecionar o relé subminiatura de alta potência 8A/250VAC correto é essencial para garantir desempenho estável, segurança e longa vida útil em sua aplicação. Como fabricante profissional de relés na China – KEYONG, recomendamos avaliar os seguintes parâmetros principais antes de escolher um relé:
1. Requisito de carga (corrente e tensão)
Se o seu circuito opera dentro de 8A/250VAC, este modelo é adequado.
Para cargas indutivas (motores, transformadores), considere a redução da capacidade para garantir uma vida útil mais longa.
Para cargas maiores, acima de 8A, um relé de potência ou relé automotivo pode ser mais apropriado.
2. Tensão de controle (especificação da bobina)
Certifique-se de que a tensão da bobina corresponda ao design do seu PCB ou sistema de controle.
A seleção incorreta da bobina pode causar comutação instável ou falha.
3. Espaço de instalação (design de PCB)
Este relé subminiatura foi projetado para layouts de PCB de alta densidade.
Ideal para dispositivos eletrônicos compactos onde o espaço é limitado.
4. Ambiente de aplicação
Ambientes industriais padrão: totalmente adequados
Ambientes com alta umidade/alta temperatura: considere versões seladas ou com proteção aprimorada
Ambientes com muita vibração: relés de nível automotivo podem ser necessários
5. Frequência de comutação
Para circuitos de comutação de alta frequência, garanta um projeto adequado de dissipação de calor.
O suporte de engenharia da KEYONG pode ajudar a avaliar os requisitos do ciclo de vida.
