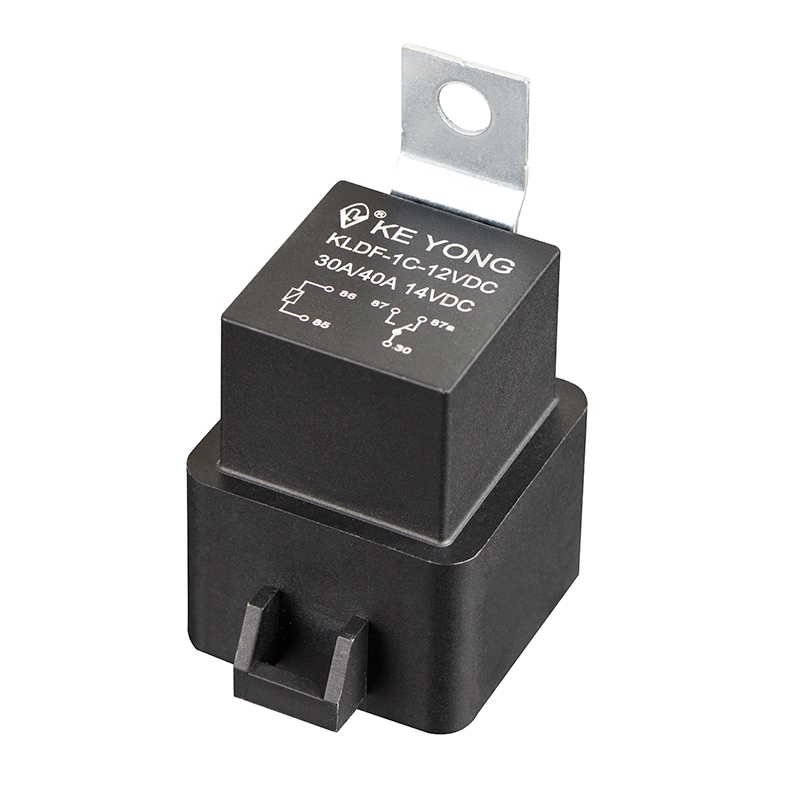

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. apresenta o Relé Automotivo Tipo Encoberto KLDF (V8) Plug-In PCB Mini ISO Relay, projetado para comutação de alta corrente de 60A em aplicações automotivas e de acessórios de lâmpadas. Ele suporta pino de PC, conexão rápida e montagem de PCB, com opções à prova de poeira e seladas para maior confiabilidade. A estrutura compacta Mini ISO garante fácil integração, enquanto as configurações opcionais de diodo, diodo reverso ou resistor melhoram a proteção do circuito. Com um invólucro blindado, terminal ISO padrão e faixa operacional de -40°C a 125°C, ele oferece desempenho estável e longa vida útil. Fabricado pela KEYONG, um fabricante profissional de relés na China, este relé compatível com RoHS é uma solução econômica para sistemas de energia automotivos e industriais.
Um relé automotivo do tipo blindado é um relé com uma estrutura de cobertura protetora projetada para isolar e proteger os contatos internos contra poeira, umidade e contaminação externa. Este projeto reduz significativamente o risco de curto-circuito, danos por arco elétrico e falha de contato, tornando-o adequado para sistemas elétricos automotivos críticos.
Comparado com relés padrão, o design revestido melhora:
●Segurança elétrica
●Durabilidade mecânica
●Resistência ambiental
Em aplicações automotivas, os relés estão expostos a vibrações, calor e variações de carga elétrica. Uma estrutura envolta ajuda a:
●Evitar que poeira e contaminação entrem nos pontos de contato
●Reduzir o risco de arco elétrico e falha
●Melhorar o desempenho do isolamento
●Prolongue a vida útil do relé sob operação contínua
Para fabricantes OEM e integradores de sistemas automotivos, esse design melhora significativamente a confiabilidade do sistema e a conformidade com a segurança.

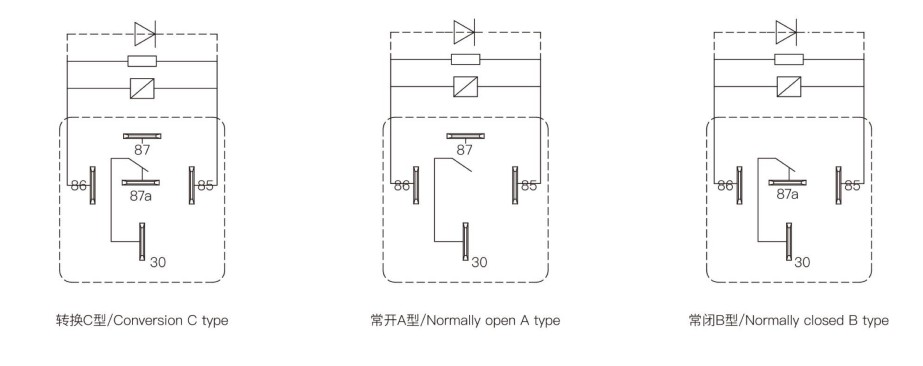

| Arranjo de contato | ABC |
| Queda de tensão (em 10A) | ≤200mV |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação de contato | 30A/40A/60A 14VCC |
| Tensão máxima de comutação | Consulte “Curva de limite de carga” |
| Corrente máxima de comutação | 60A |
| Carga mínima de contato | 1A 6V CC |
| Resistência elétrica (Frequência: 900 operações/h) | 1×10⁵ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Tensão nominal (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Resistência da bobina (Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Resistência paralela(2) |
|
680 |
|
2700 |
|
2700 |
| Tensão de captação (máx.) | 65% (tensão nominal) | |||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | |||||
| Nível de isolamento | Classe B/Classe F | |
| Resistência de isolamento | 100MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Rigidez dielétrica (entre bobina e contatos) | 500 VCA/minuto |
|
|
Rigidez dielétrica (entre contatos abertos) | 500 VCA/minuto |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+125℃ | |
| Resistência à vibração | 5 Hz ~ 22,3 Hz 10 mm / amplitude dupla | |
|
|
22,3Hz~500Hz 98m/s² | |
| Resistência ao choque | 294m/s² | |
| Peso | Aproximadamente 46g | |
| Construção | Tipo à prova de poeira Tipo selado | |
O relé automotivo tipo blindado KEYONG é amplamente utilizado em vários setores:
●Sistemas de iluminação automotiva (faróis, faróis de neblina)
●Controle do motor e sistemas de ECU
●Sistemas de ar condicionado e HVAC
●Vidros elétricos e módulos de controle do assento
●Veículos comerciais e caminhões pesados
●Circuitos de proteção elétrica automotiva
É uma solução confiável para fabricantes que exigem desempenho estável de relés automotivos em ambientes complexos.
Q1: Qual é a principal vantagem de um relé automotivo blindado?
Ele fornece proteção aprimorada contra poeira, umidade e interferência elétrica, melhorando a segurança e prolongando a vida útil.
Q2: A KEYONG pode fornecer especificações de relé personalizadas?
Sim. Como uma fábrica de relés profissional na China, a KEYONG oferece suporte à personalização OEM com base nos requisitos de tensão, corrente e instalação.
Q3: Este relé é adequado para ambientes automotivos de alta temperatura?
Sim. O relé foi projetado para operação de -40°C a +125°C, tornando-o adequado para compartimentos de motor e aplicações pesadas.
Q4: Como a KEYONG garante a consistência da qualidade do produto?
Usamos linhas de produção automatizadas, procedimentos de testes completos e gerenciamento de qualidade ISO 9001 para garantir um desempenho estável entre lotes.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. é um fabricante profissional especializado em relés automotivos, relés de potência, relés de sinal e novos relés de alta corrente de energia, com mais de dez anos de experiência em produção. Nossa fábrica em Ningbo ocupa 12.000 metros quadrados, equipada com múltiplas linhas de produção automatizadas e sistemas de testes de precisão.
Destaques da capacidade de produção:
●Produção anual: mais de 80 milhões de relés
● Linhas de montagem e inspeção totalmente automatizadas
●Sistema de gestão de qualidade ISO 9001:2015
●Rigoroso controle de qualidade durante o processo em todas as etapas
Isso garante desempenho consistente e fornecimento estável para clientes B2B globais que procuram uma fábrica ou fornecedor confiável de relés na China.
