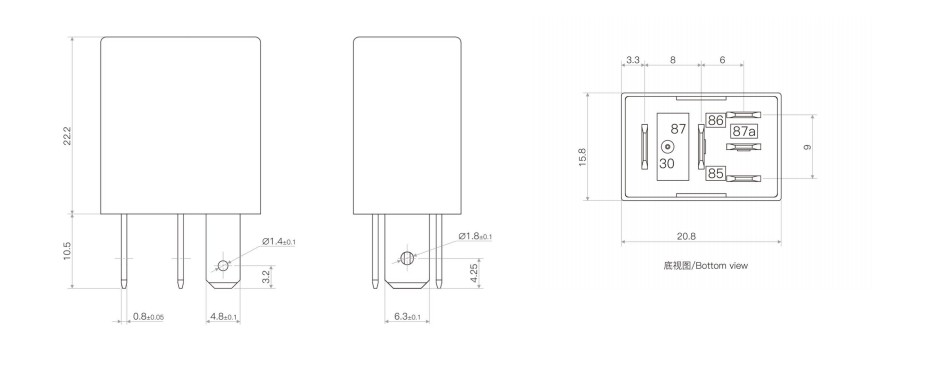

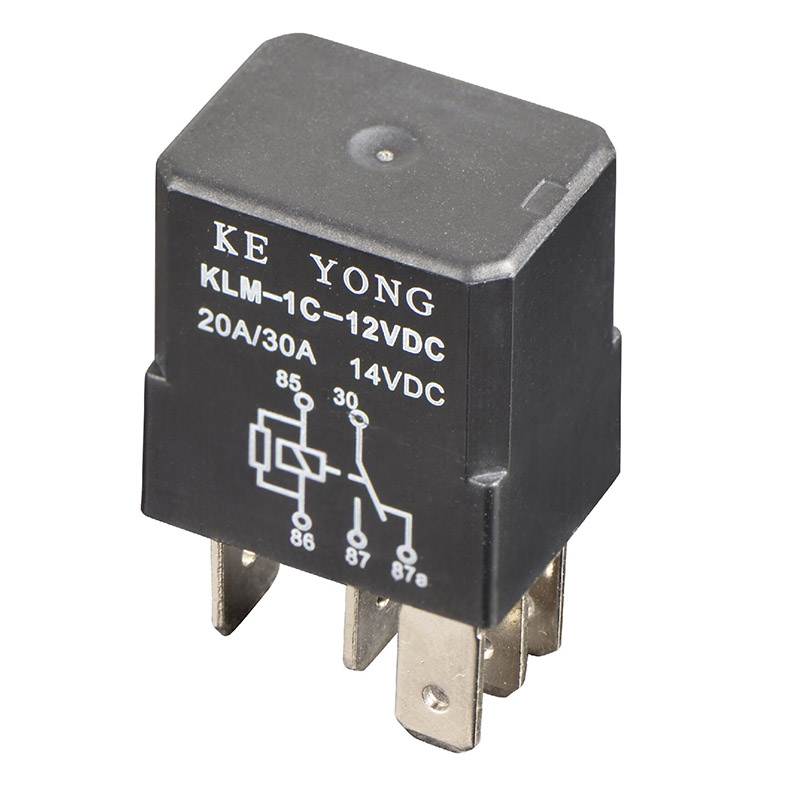

O relé automotivo Micro ISO de alta corrente da NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. (KEYONG) é uma solução de comutação compacta e de alto desempenho projetada para aplicações automotivas e de acessórios de lâmpadas, com capacidade de comutação de até 40A. Apresentando configurações de contato 1 Forma A, 1 Forma B e 1 Forma C, ele suporta montagem de pino PCB e de conexão rápida para instalação flexível em espaços confinados (20,8 × 15,8 × 22,2 mm). Este relé opera de forma confiável em temperaturas extremas de -40°C a 125°C e oferece opções de carga de 35A e 40A para atender a diferentes requisitos de circuito. Com designs selados em plástico e à prova de fluxo, e total conformidade com RoHS, ele garante durabilidade, segurança e desempenho estável a longo prazo, tornando-o uma escolha confiável para iluminação automotiva e aquisição de sistemas elétricos.
●Capacidade de comutação de alta corrente projetada para circuitos automotivos de carga pesada
●Design compacto padrão Micro ISO para fácil instalação e substituição
●Desempenho estável em ambientes de alta temperatura de até 125°C
●Forte vibração e resistência ao choque para aplicações automotivas
●Longa vida elétrica com alta confiabilidade para operação contínua
● Baixo consumo de energia da bobina para maior eficiência energética
●Compatível com vários sistemas de controle automotivo e chicotes elétricos

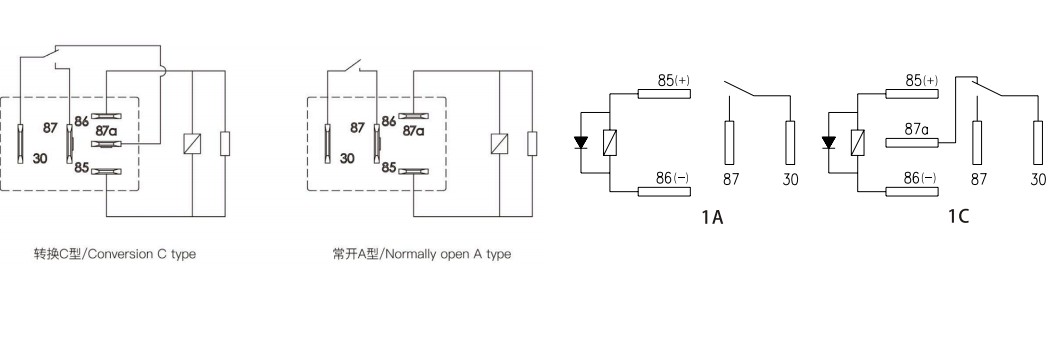

| Arranjo de contato | ABC |
| Queda de tensão (em 10A) | ≤200mV |
| Material de contato | Liga de prata: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Avaliação de contato | 20A/35A 14VCC |
| Tensão máxima de comutação | 50 VCC |
| Corrente máxima de comutação | 35A (14VCC resistivo) |
| Carga mínima de contato | 1A 6V CC |
| Resistência elétrica (Frequência: 900 operações/h) | 1×10⁵ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10'ops |
| Consumo de energia (W) | 1,5W | 1,7 W | 1,5W | 1,7 W | 1,8 W | 2,0 W |
| Tensão nominal (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Resistência da bobina (Q±10%) | 96 | 96 | 384 | 384 | 320 | 320 |
| Resistência paralela (Ω) |
|
680 |
|
2700 |
|
2700 |
| Tensão de captação (máx.) | 75% (tensão nominal) | |||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | |||||
| Nível de isolamento | Classe B/Classe F | |
| Resistência de isolamento | 100MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Rigidez dielétrica (entre bobina e contatos) | 500VAC minuto |
| Rigidez dielétrica (entre contatos abertos) | 500VAC 1 minuto/minuto | |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5%-85% UR | |
| Temperatura ambiente | -40℃~+125℃ | |
| Resistência à vibração | 10 Hz ~ 60 Hz 0,35 mm Amplitude dupla | |
| 60Hz~500Hz 49m/s² | ||
| Resistência ao choque | 196m/s² | |
| Peso | Aproximadamente 169 | |
| Construção | Tipo à prova de poeira Tipo selado | |
O relé automotivo Micro ISO de alta corrente KEYONG é amplamente utilizado em vários setores que exigem comutação elétrica estável e confiável:
●Sistemas de iluminação automotiva (faróis, faróis de neblina, luzes de sinalização)
●Unidades de controle do motor (ECU) e sistemas de bomba de combustível
●Sistemas de HVAC e ar condicionado em veículos
●Sistemas de controle de veículos elétricos e híbridos
●Caminhões pesados, ônibus e veículos comerciais
●Sistemas de controle de automação industrial
●Sistemas de carregamento e armazenamento de energia renovável
●Equipamento de segurança e vigilância
Sua versatilidade o torna a escolha preferida para fabricantes globais de OEM e integradores de sistemas que procuram um fornecedor confiável de relés automotivos da China.
Cada relé automotivo Micro ISO de alta corrente KEYONG é testado sob rígidos padrões de qualidade para garantir desempenho estável e conformidade de segurança.
As certificações incluem:
●Certificação UL
●Certificação TUV
●Certificação CQC
●Certificação CE
●Conformidade com RoHS
CE
CQC
RoHS
TUV
UL
Isso garante que cada produto entregue pela fábrica da KEYONG atenda aos requisitos internacionais de segurança e confiabilidade.
A KEYONG opera vários sistemas de produção automatizados, incluindo:
●Equipamento de limpeza ultrassônica
● Máquinas de enrolamento e solda de precisão
●Linhas de montagem inteligentes
●Sistemas de inspeção de visão industrial
●Sistemas de teste de desempenho elétrico
●Ajuste automático de parâmetros e equipamento de calibração
Esta configuração avançada de fabricação garante qualidade consistente do produto e alta eficiência de produção, tornando a KEYONG uma fábrica de relés confiável na China para compradores globais.
1. O que torna um relé automotivo Micro ISO de alta corrente diferente dos relés padrão?
Ele foi projetado especificamente para maior capacidade de carga, mantendo dimensões compactas Micro ISO, tornando-o adequado para sistemas elétricos automotivos modernos com espaço de instalação limitado.
2. Este relé pode operar em ambientes de alta temperatura?
Sim. O relé foi projetado para operar de forma confiável de -40°C a +125°C, tornando-o adequado para compartimentos de motor e ambientes automotivos agressivos.
3. A KEYONG é um fabricante ou empresa comercial?
KEYONG é um fabricante e fábrica direto na China, com produção interna completa, P&D e capacidade de teste.
4. Você oferece suporte a soluções de relé OEM ou personalizadas?
Sim. KEYONG fornece personalização OEM/ODM, incluindo tensão da bobina, configuração de contato, design de caixa e tipos de terminais.
5. Quais indústrias costumam usar esse relé?
É amplamente utilizado em eletrônica automotiva, sistemas EV, controle industrial, sistemas HVAC e aplicações de energia renovável.
