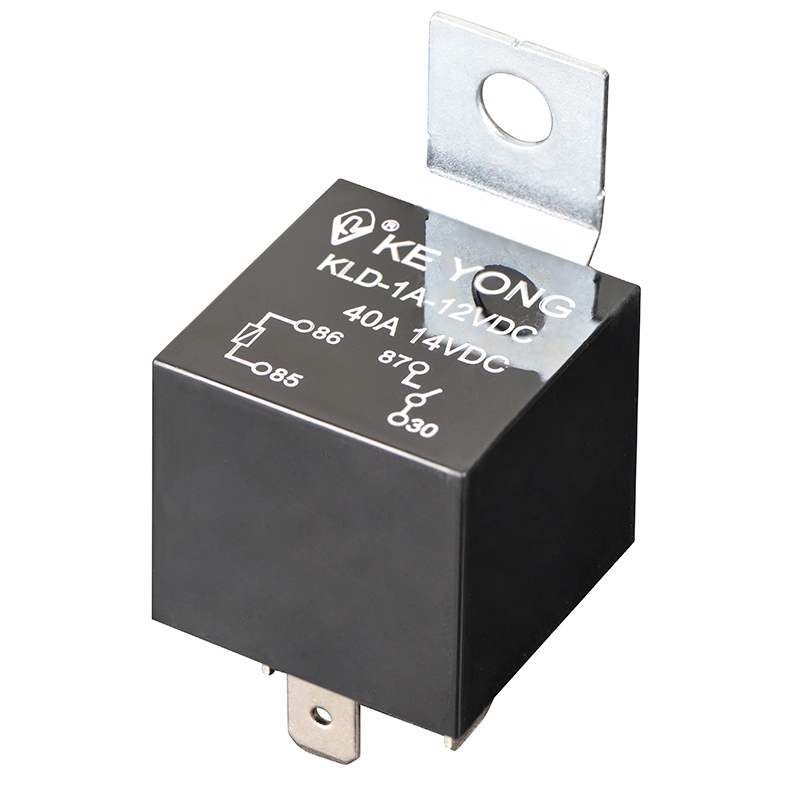

Relé de potência automotiva com comutação de 4 pinos 40A fabricado por NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. é uma chave eletromecânica projetada para controlar circuitos elétricos de alta corrente em veículos usando um sinal de controle de baixa corrente. Ele atua como um “interruptor de energia controlado remotamente”, permitindo a operação segura e eficiente de componentes automotivos, como faróis, buzinas, bombas de combustível, ventiladores, sistemas de ar condicionado e outros acessórios de alta carga.
Este tipo de relé é amplamente utilizado em sistemas elétricos automotivos, equipamentos industriais e modificações de veículos de reposição, onde é necessária uma comutação confiável de alta corrente sem sobrecarregar a chave de controle ou a ECU.
O relé funciona usando um pequeno sinal elétrico (entrada da bobina) para ativar uma chave eletromagnética interna:
Um sinal de baixa corrente energiza a bobina (PIN 85/86 na lógica de relé padrão)
A força eletromagnética fecha ou abre os contatos internos
Alta corrente (até 40A) flui através do circuito de carga (PIN 30/87)
Isso permite que um sistema de controle de baixa potência gerencie com segurança dispositivos de alta potência sem exposição direta à carga.
1. Requisito atual de carga
Escolha um relé com pelo menos 20–30% de margem acima da carga real
Para carga de 30A → escolha relé de 40A para segurança
2. Configuração de pinos
4 pinos (SPST) → comutação ON/OFF mais simples
5 pinos (SPDT) → comutação entre duas saídas
3. Tensão da bobina
Opções comuns: 12V DC (veículos de passageiros padrão)
Algumas aplicações podem exigir 24 V (veículos comerciais)
4. Condições Ambientais
Resistência à temperatura (preferencialmente -40°C a 125°C)
Estrutura à prova de poeira ou selada para uso no compartimento do motor
5. Tipo de montagem
Tipo de plug-in (soquete padrão)
Montagem PCB (integração eletrônica)
Tipo de suporte (instalação industrial)

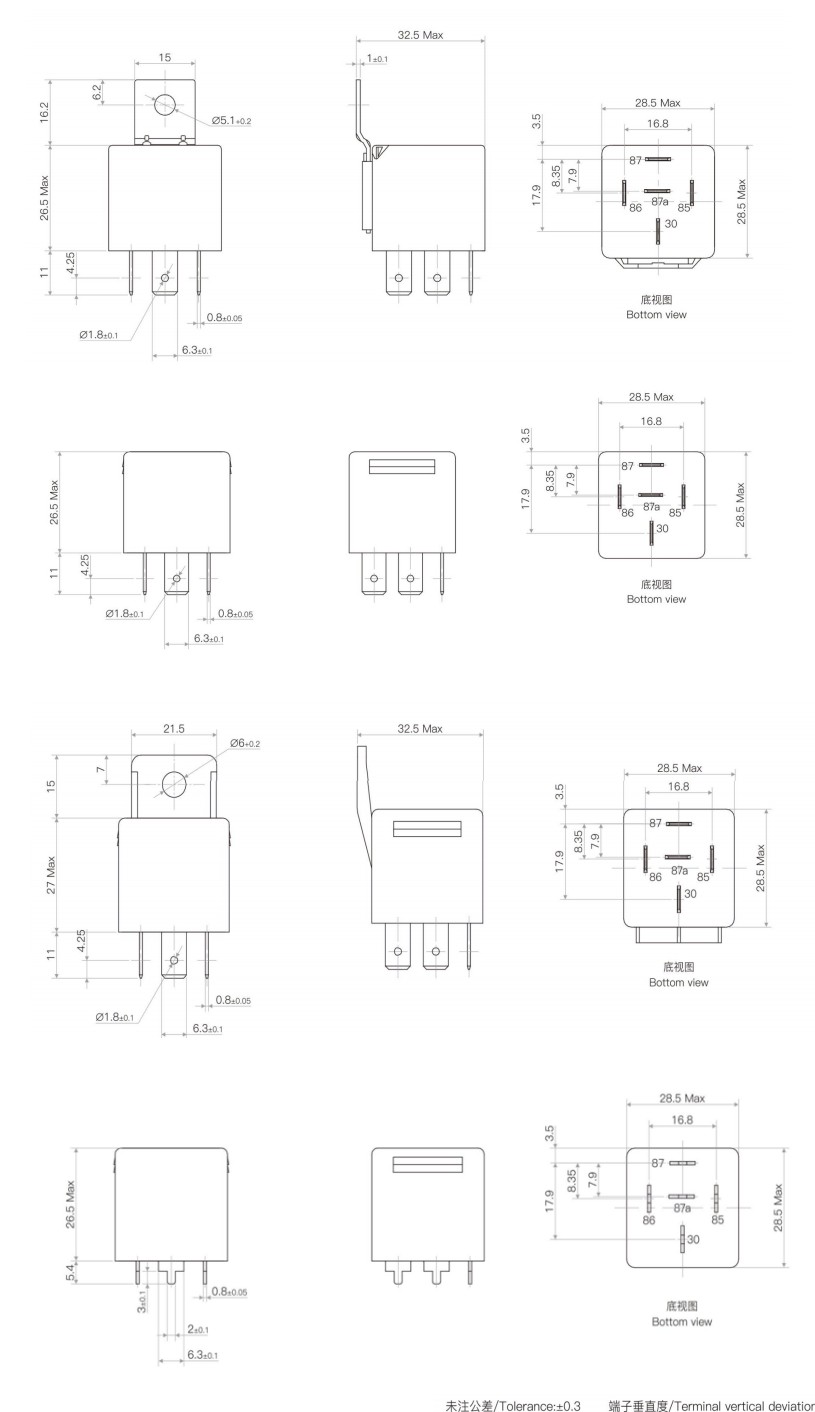

| Arranjo de contato | 1/2A,1/2B 1/2C |
| Queda de tensão (em 10A) | ≤200mV |
| Material de contato | Liga de prata: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Avaliação de contato | 30A/40A/60A 14VCC |
| Tensão máxima de comutação | Consulte “Curva de limite de carga” |
| Corrente máxima de comutação | 60A (14VCC resistivo) |
| Carga mínima de contato | 1A 6V CC |
| Resistência elétrica (Frequência: 900 operações/h) | 1×10⁵ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Tensão nominal (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Resistência da bobina (Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Resistência paralela (Ω) |
|
680 |
|
2700 |
|
2700 |
| Tensão de captação (máx.) | 65% (tensão nominal) | |||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | |||||
| nível de isolamento | Classe B/Classe F | |
| resistência de isolamento | 100MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Rigidez dielétrica (entre bobina e contatos) | 500VAC minuto |
| Rigidez dielétrica (entre contatos abertos) | 500VAC minuto | |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+125℃ | |
| Resistência à vibração | 5 Hz ~ 22,3 Hz 10 mm Amplitude dupla | |
| 22,3Hz~500Hz 98m/s² | ||
| Resistência ao choque | 294m/s² | |
| Peso | Aproximadamente 36g | |
| Construção | À prova de poeira | |
| Recurso | Relé padrão de baixo custo | relé de potência 40A automotivo |
|---|---|---|
| Capacidade atual | 20–30A | ✔ Até 40A |
| Durabilidade | Médio | ✔ Resistência de alto ciclo |
| Resistência ao Calor | Limitado | ✔ Ampla faixa de temperatura |
| Escopo de aplicação | Circuitos básicos | ✔ Sistemas automotivos pesados |
| Confiabilidade | Moderado | ✔ Estável sob vibração/carga |
Comparado com relés genéricos de baixo custo, um relé automotivo 40A de alta qualidade oferece melhor estabilidade térmica, vida elétrica mais longa e desempenho de comutação mais consistente, especialmente em ambientes de alta carga.
1. Alta capacidade de corrente (classificação 40A)
●Suporta carga de comutação de até 40 amperes
●Adequado para aplicações automotivas pesadas
●Desempenho estável sob operação contínua
2. Estrutura compacta de 4 pinos
●Design de fiação simples
●Fácil instalação e substituição
●Compatível com soquetes de relé ISO padrão
3. Desempenho de comutação confiável
● Forte design de bobina eletromagnética
●Baixa resistência de contato
●Operação estável sob condições de vibração e estrada
4. Ampla gama de aplicações
●Sistemas de iluminação automotiva
● Ventiladores de resfriamento e sistemas HVAC
●Bombas de combustível e circuitos de controle da ECU
● Veículos modificados e acessórios de reposição
5. Solução de controle econômica
●Reduz a carga em interruptores e módulos de controle
●Prolonga a vida útil dos componentes elétricos
●Minimiza a complexidade da fiação
●Sistemas de controle de faróis automotivos
●Sistemas de buzina e alarme
●Controle do ventilador de resfriamento elétrico
●Comutação da bomba de combustível
● Chicotes elétricos de modificação
●Circuitos de controle de automação industrial
●Sistemas de veículos marítimos e off-road
Q1: O que significa “4 PIN” neste relé?
Um relé de 4 pinos inclui dois terminais de bobina (85/86) e dois terminais de comutação (30/87), usados para controle simples de LIGA/DESLIGA.
Q2: Um relé 40A pode substituir um relé 30A?
Sim. Um relé de 40A pode substituir com segurança um relé de 30A, desde que o soquete e o layout dos pinos correspondam.
Q3: O que acontece se a carga exceder 40A?
Exceder a corrente nominal pode causar superaquecimento, soldagem de contato ou falha do relé. Escolha sempre um relé com margem de segurança.
Q4: É adequado para instalação no compartimento do motor?
Sim, se o relé for classificado para altas temperaturas (normalmente -40°C a 125°C) e tiver proteção contra poeira.
O relé de potência automotiva comutada de 4 pinos 40A é um componente crítico para controle seguro e eficiente de alta corrente em sistemas automotivos e industriais. Com sua forte capacidade de carga, design compacto e desempenho de comutação estável, é uma solução ideal para fabricantes OEM e aplicações de reposição.
Para compradores e engenheiros, a seleção de um relé confiável garante não apenas a estabilidade do sistema, mas também segurança a longo prazo e custos de manutenção reduzidos.
