Os veículos modernos dependem de sistemas elétricos cada vez mais complexos para alimentar iluminação, unidades HVAC, sistemas de infoentretenimento, ventiladores elétricos, bombas de combustível, sistemas de gerenciamento de bateria e tecnologias avançadas de assistência ao motorista. À medida que as cargas elétricas continuam a aumentar, a proteção dos circuitos contra sobrecargas e curtos-circuitos torna-se mais crítica do que nunca. É aqui que umRelé automotivo de design de fusíveldesempenha um papel essencial.
Um relé automotivo com design de fusível combina a capacidade de comutação de um relé com proteção de circuito integrado, oferecendo uma solução compacta e confiável para aplicações automotivas modernas. Neste guia, exploraremos como funcionam os relés automotivos com design de fusíveis, suas vantagens, critérios de seleção, aplicações comuns e por que eles se tornaram uma solução preferida para fabricantes automotivos e integradores de sistemas.
Este artigo explica os princípios de funcionamento, benefícios, aplicações e considerações de seleção dos relés automotivos Fuse Design. Ele também destaca como a proteção integrada por fusíveis aumenta a segurança do veículo, reduz a complexidade da fiação, melhora a eficiência da manutenção e oferece suporte à operação confiável em ambientes automotivos exigentes.

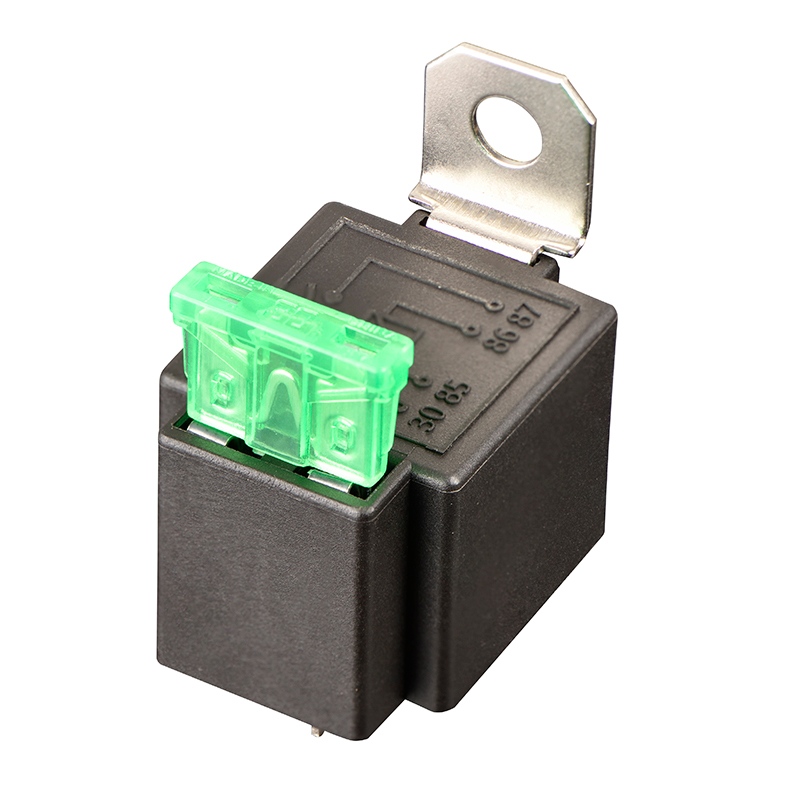

Um relé automotivo com design de fusível é um dispositivo de comutação eletromecânico ou eletrônico que incorpora proteção de fusível no conjunto do relé. Em vez de usar um relé e um porta-fusível separados, o design integrado combina ambas as funções em um único componente compacto.
O relé controla circuitos de alta corrente através de um sinal de controle de baixa corrente, enquanto o fusível integrado protege o circuito contra fluxo excessivo de corrente causado por sobrecargas, falhas na fiação ou curtos-circuitos.
Esta abordagem integrada simplifica a arquitetura elétrica do veículo, ao mesmo tempo que aumenta a confiabilidade e a facilidade de manutenção.
| Componente | Função Primária |
|---|---|
| Bobina de relé | Ativa o mecanismo de comutação |
| Contatos de retransmissão | Controla o fluxo de corrente para cargas |
| Fusível Integrado | Protege circuitos contra condições de sobrecorrente |
| Habitação | Fornece isolamento e proteção ambiental |
O princípio de funcionamento é relativamente simples. Quando um sinal de controle energiza a bobina do relé, um campo magnético é gerado. Esta força magnética move os contatos internos, permitindo que a corrente flua através do circuito de carga.
Se ocorrer uma condição de corrente anormal, como um curto-circuito ou falha do equipamento, o fusível integrado interrompe o caminho elétrico antes que os danos possam se espalhar para outros componentes.
Este design de função dupla fornece controle e proteção em uma única unidade.
Falhas elétricas do veículo podem resultar em danos aos componentes, superaquecimento da fiação ou até mesmo risco de incêndio. A proteção integrada por fusível reduz significativamente esses riscos, fornecendo proteção imediata contra sobrecorrente.
Os sistemas tradicionais requerem soquetes de relé, porta-fusíveis e fios de conexão separados. Os relés com design de fusíveis consolidam esses elementos, reduzindo a complexidade da instalação e possíveis erros de fiação.
Os engenheiros automotivos buscam continuamente maneiras de maximizar o espaço de instalação disponível. Conjuntos integrados de relé-fusível ajudam a reduzir a contagem de componentes e otimizar a eficiência da embalagem.
Menos conexões significam menos pontos de falha. Ao minimizar os terminais e as interfaces de fiação, os relés com design de fusíveis melhoram a confiabilidade geral do sistema.
Os técnicos podem identificar e substituir facilmente uma única unidade integrada, reduzindo o tempo de diagnóstico e os custos de manutenção.
| Beneficiar | Impacto nos sistemas do veículo |
|---|---|
| Proteção Integrada | Evita danos elétricos |
| Design Compacto | Economiza espaço de instalação |
| Menor contagem de componentes | Reduz a complexidade da montagem |
| Manutenção mais rápida | Reduz o tempo de reparo |
| Confiabilidade aprimorada | Minimiza falhas elétricas |
| Recurso | Relé de design de fusível | Relé + Fusível Tradicional |
|---|---|---|
| Contagem de componentes | Mais baixo | Mais alto |
| Complexidade de instalação | Mais simples | Mais Complexo |
| Requisito de espaço | Compactar | Maior |
| Eficiência de Manutenção | Mais alto | Moderado |
| Requisitos de fiação | Reduzido | Extenso |
| Confiabilidade do Sistema | Excelente | Bom |
Para plataformas de veículos modernas, os relés de design com fusíveis integrados geralmente fornecem uma solução mais eficiente e econômica em comparação com as configurações tradicionais.
Os relés automotivos com design de fusíveis são amplamente utilizados em sistemas elétricos de veículos.
Sua versatilidade os torna adequados para veículos de passeio, caminhões, ônibus, equipamentos agrícolas e veículos industriais especializados.
A seleção do relé apropriado é fundamental para alcançar confiabilidade a longo prazo e desempenho ideal.
Certifique-se de que o relé possa lidar com segurança com correntes de carga contínuas e de pico. Selecionar um relé subestimado pode resultar em falha prematura.
O fusível deve fornecer proteção adequada, evitando disparos incômodos durante condições normais de operação.
A maioria das aplicações automotivas utiliza sistemas de 12V ou 24V. Verifique a compatibilidade com a arquitetura elétrica do veículo.
Os ambientes automotivos expõem os componentes a vibrações, poeira, umidade, produtos químicos e temperaturas extremas. Escolha relés projetados para condições operacionais adversas.
Diferentes aplicações podem exigir arranjos de contato normalmente aberto, normalmente fechado ou de comutação.
| Fator de seleção | Importância |
|---|---|
| Capacidade atual | Evita danos por sobrecarga |
| Valor do fusível | Garante proteção adequada |
| Compatibilidade de tensão | Suporta operação do sistema |
| Classificação Ambiental | Melhora a durabilidade |
| Tipo de contato | Corresponde aos requisitos da aplicação |
Mesmo um relé de alta qualidade pode falhar se for instalado incorretamente. Erros comuns incluem:
Práticas de instalação adequadas ajudam a maximizar a vida útil e a confiabilidade do sistema.
À medida que a eletrificação automóvel continua a acelerar, a tecnologia de relés evolui rapidamente. Os fabricantes estão se concentrando em capacidades de corrente mais altas, formatos compactos, diagnósticos inteligentes e maior durabilidade.
Os veículos eléctricos e os sistemas de controlo electrónico avançados estão a impulsionar a procura de soluções de protecção integradas capazes de suportar arquitecturas de distribuição de energia cada vez mais sofisticadas.
Espera-se que os futuros relés de fusíveis ofereçam recursos aprimorados de monitoramento, recursos de manutenção preditiva e melhor compatibilidade com redes de veículos inteligentes.
Q1: Qual é a principal vantagem de um relé automotivo com design de fusível?
A principal vantagem é a integração das funções de comutação e proteção do circuito em um único componente, reduzindo a complexidade da fiação e melhorando a segurança.
Q2: Os relés automotivos Fuse Design podem ser usados em veículos elétricos?
Sim. Eles são cada vez mais usados em subsistemas de veículos elétricos e híbridos, onde a distribuição confiável de energia e a proteção de circuitos são essenciais.
Q3: Como determino a classificação correta do fusível?
A classificação do fusível deve ser selecionada de acordo com a corrente operacional da aplicação, características de surto e requisitos de segurança.
Q4: As unidades integradas de relé-fusível são mais confiáveis?
Em muitas aplicações, sim. Fiação reduzida e menos pontos de conexão podem melhorar a confiabilidade geral do sistema.
Q5: Quais indústrias usam relés de design de fusíveis além do automotivo?
Eles também são usados em transporte comercial, máquinas agrícolas, equipamentos industriais, sistemas marítimos e veículos especiais.
Um relé automotivo com design de fusível oferece uma combinação eficiente de comutação elétrica e proteção de circuito, tornando-o uma solução valiosa para sistemas de veículos modernos. Ao reduzir a contagem de componentes, simplificar a instalação, melhorar a confiabilidade e aumentar a segurança, esses relés ajudam os fabricantes e engenheiros a atender às crescentes demandas das arquiteturas elétricas automotivas atuais.
Esteja você projetando veículos de passageiros, sistemas de transporte comercial, veículos elétricos ou equipamentos especializados, a seleção de um relé automotivo de design de fusível de alta qualidade pode contribuir significativamente para o desempenho a longo prazo e a segurança operacional.
CHAVEé especializada em soluções confiáveis de relés automotivos projetadas para atender aos exigentes requisitos da indústria. Se você está procurando relés automotivos com design de fusíveis de alto desempenho, soluções personalizadas ou suporte técnico para seu próximo projeto,Contate-noshojepara discutir suas necessidades e descobrir como a KEYONG pode ajudar a otimizar os sistemas elétricos do seu veículo.
-
