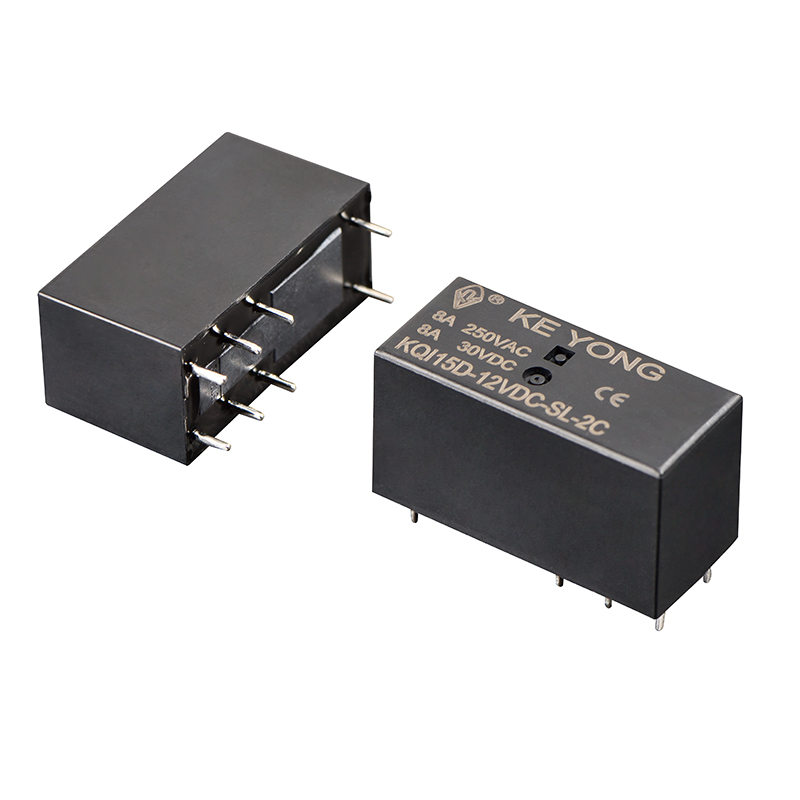

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. O relé de alta potência em miniatura PCB KQI15D (115F-2P) 8A / 250VAC é um relé compacto e confiável projetado para eletrodomésticos, sistemas de automação, equipamentos de telecomunicações e dispositivos de controle elétrico. Com capacidade de comutação 8A estável e alto desempenho de segurança elétrica, é adequado para aplicações de PCB de alta densidade e operação de longo prazo.
Capacidade de comutação 8A para controle de carga estável

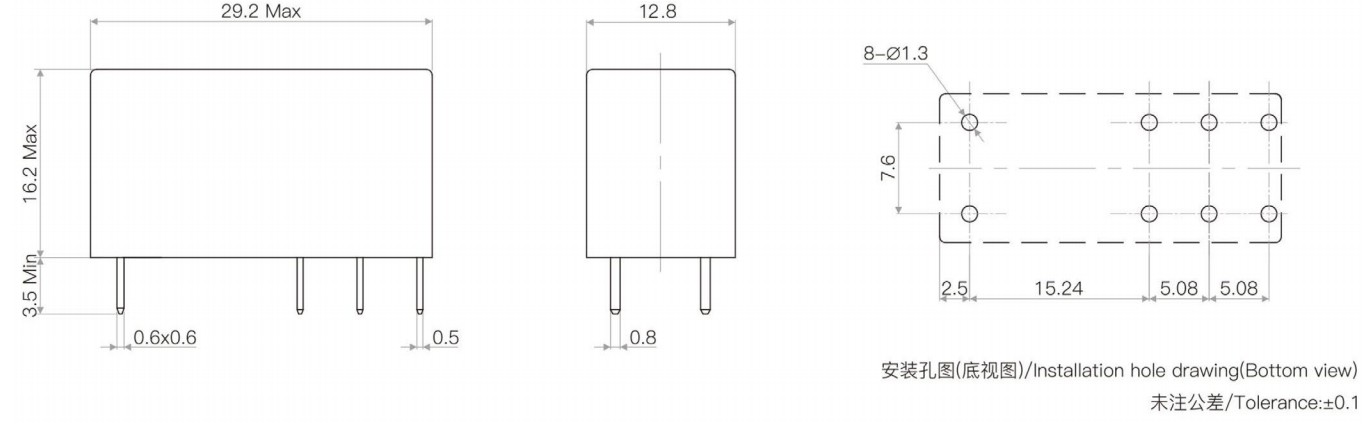

Design compacto e discreto com apenas 16,2 mm de altura
Rigidez dielétrica de 5kV entre bobina e contatos
Distância de fuga de 10 mm para maior segurança elétrica
Conformidade opcional com IEC60335-1
Baixo consumo de energia da bobina para melhor eficiência energética
Estrutura leve adequada para dispositivos compactos
Montagem em placa de circuito impresso para montagem automatizada
Disponível em tipos selados com plástico, à prova de fluxo e à prova de explosão opcional

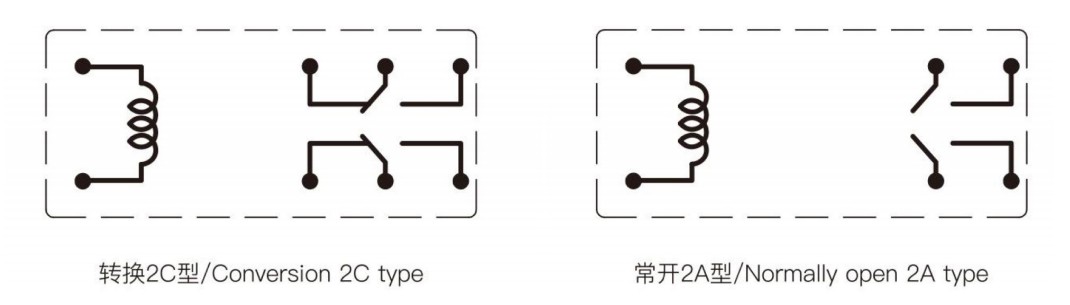

| Arranjo de contato | 2A,2C |
| Resistência de contato | ≤50mΩ |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 8A 250 VCA/30 VCC |
| Tensão máxima de comutação | 440 VCA/125 VCC |
| Corrente máxima de comutação | 8A |
| Potência máxima de comutação | 2.000 VA |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ps/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,4W(L) | |||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tensão de captação (máx.) | ≤80%(Tensão nominal) | |||||||
| Tensão de saída (Min) | ≥5% (tensão nominal) | |||||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | |||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 5000VAC 1min |
|
|
Entre conjuntos de contatos | 2500VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤8ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração | 10Hz~150Hz | |
| Peso | Aproximadamente 15g | |
| Construção | Selado à prova de fluxo | |
●Eletrodomésticos
●Dispositivos domésticos inteligentes
●Sistemas de automação industrial
●Equipamento de comunicação
●Instrumentos e medidores elétricos
●Sistemas de controle remoto
●Módulos de controle inteligentes
●Equipamento de segurança e vigilância
1.Este relé é adequado para eletrodomésticos?
Sim. O relé é amplamente utilizado em aparelhos de ar condicionado, máquinas de lavar, eletrodomésticos inteligentes e outros dispositivos elétricos domésticos devido ao seu tamanho compacto e capacidade de comutação estável.
2. O relé pode suportar montagem automatizada de PCB?
Sim. A estrutura de montagem de PCB foi projetada para produção automatizada e aplicações de PCB de alta densidade.
3.Quais são as vantagens da rigidez dielétrica de 5kV?
Maior rigidez dielétrica melhora a segurança do isolamento e ajuda a proteger o sistema de controle durante operação de longo prazo.
4. KEYONG suporta personalização OEM?
Sim. A KEYONG fornece soluções de relé OEM e personalizadas de acordo com as necessidades do cliente, incluindo tensão de bobina, formulário de contato e soluções específicas para aplicações.
5.Quais certificações o relé possui?
O relé está em conformidade com os padrões UL, TUV, CQC, CE e RoHS.
Como fabricante e fornecedor profissional de relés na China, a KEYONG fornece soluções de relés confiáveis para projetos OEM e compras em massa.
●Sistema de gestão de qualidade ISO9001
●Certificados UL, TUV, CQC, CE e RoHS
●Linhas de produção automatizadas avançadas
● Qualidade e entrega estáveis do produto
● OEM e suporte de relé personalizado
●Amostra de suporte para avaliação de engenharia
O relé miniatura de alta potência KEYONG KQI15D (115F-2P) combina design compacto, desempenho de comutação confiável e alta segurança elétrica, tornando-o a escolha ideal para aplicações modernas de controle elétrico e inteligente.
Com qualidade de produto estável, capacidade de fabricação avançada e suporte técnico profissional, a KEYONG se tornou um fornecedor confiável de relés para clientes de eletrodomésticos, automação industrial, sistemas de controle inteligentes e indústrias de comunicação em todo o mundo.
Se você está procurando um fabricante ou fornecedor confiável de relé miniatura de alta potência 8A/250VAC, a KEYONG fornece soluções de relé confiáveis para projetos OEM, aplicações de engenharia e pedidos em grandes quantidades.
