O relé de potência em miniatura com tampa transparente KQIH (14FH) 20A fabricado pela KEYONG foi projetado para desempenho de comutação estável de alta corrente em sistemas de controle elétrico exigentes. Apresentando uma estrutura compacta, capa protetora transparente e desempenho de contato confiável, este relé é amplamente aplicado em eletrodomésticos, equipamentos de automação industrial, dispositivos de comunicação, sistemas de controle inteligentes, eletrônicos automotivos e aplicações de energia renovável.
Como fabricante e fornecedor profissional de relés na China, Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. integra pesquisa e desenvolvimento de relés, fabricação automatizada, inspeção de qualidade e serviço técnico para fornecer soluções de relé confiáveis para clientes industriais e OEM globais.
Com mais de uma década de experiência em fabricação e capacidade de produção anual superior a 80 milhões de relés, a KEYONG tornou-se uma fábrica de relés confiável atendendo clientes na América do Norte, Europa, Sudeste Asiático, Oriente Médio e América do Sul.
Desempenho confiável em ambientes exigentes
O relé foi projetado para manter operação estável em ambientes elétricos complexos que envolvem comutação frequente e operação contínua com carga.
Segurança operacional aprimorada
A estrutura da tampa transparente melhora a visibilidade da inspeção e ajuda a reduzir os riscos de manutenção durante a manutenção do equipamento.
Longa vida útil
O sistema de contato otimizado e os processos de fabricação de precisão melhoram a durabilidade mecânica e a vida útil elétrica.
Adequado para produção automatizada
Dimensões padronizadas de montagem de PCB suportam montagem automatizada eficiente para linhas de produção industrial.
Alta capacidade de comutação 20A
Este relé de potência em miniatura foi projetado para desempenho estável de comutação de carga de 20A. Fornece condutividade elétrica confiável e excelente estabilidade de contato para sistemas elétricos de média e alta carga.

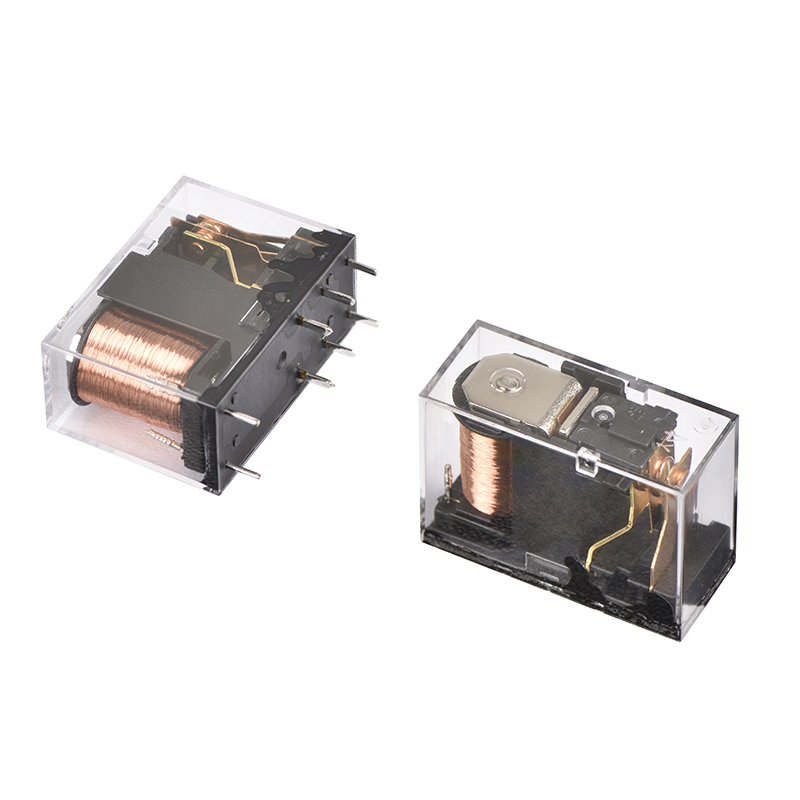

Design de capa protetora transparente
A caixa transparente permite que engenheiros e pessoal de manutenção inspecionem visualmente as condições de contato interno durante a operação e testes, melhorando a eficiência da manutenção e a segurança operacional.
Estrutura compacta de montagem de PCB

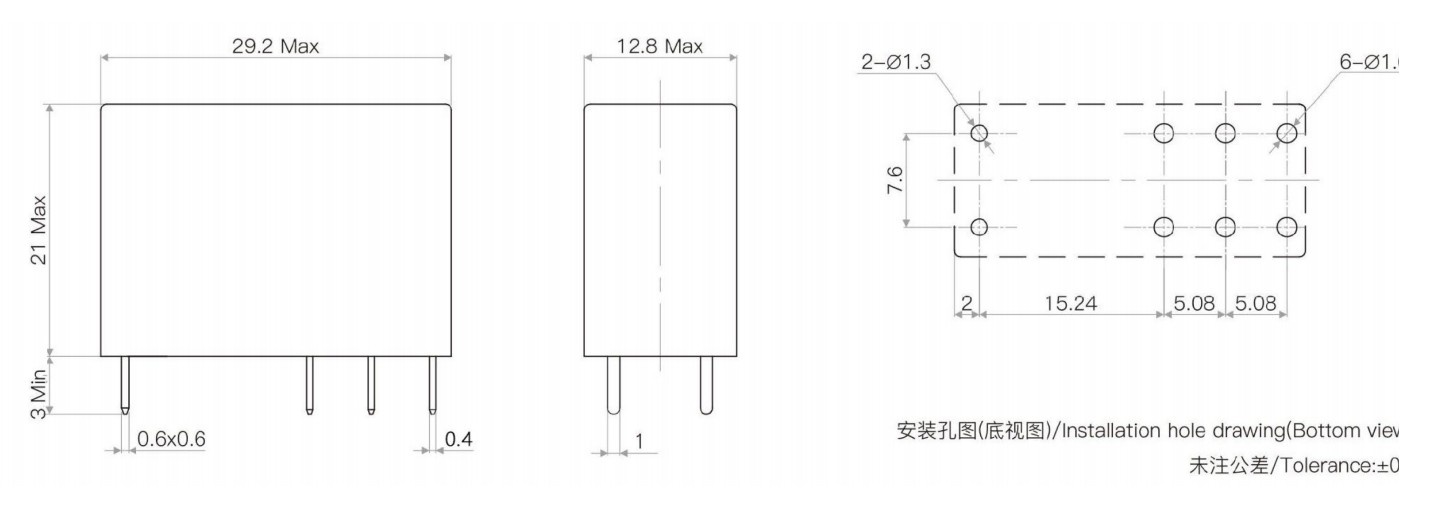

Projetado com uma estrutura em miniatura que economiza espaço, o relé é adequado para instalação em PCB onde é necessário um layout compacto e montagem estável.
Desempenho elétrico estável
O relé oferece baixa resistência de contato, operação estável da bobina e forte capacidade anti-interferência, tornando-o adequado para operação contínua de longo prazo.
Materiais de contato duráveis
Contatos de liga de prata de alta qualidade melhoram a condutividade, a resistência ao arco e a durabilidade elétrica, ao mesmo tempo que prolongam a vida útil sob condições de comutação repetidas.
Baixo consumo de energia
O design otimizado da bobina ajuda a reduzir o consumo de energia, mantendo uma resposta rápida e uma operação estável.

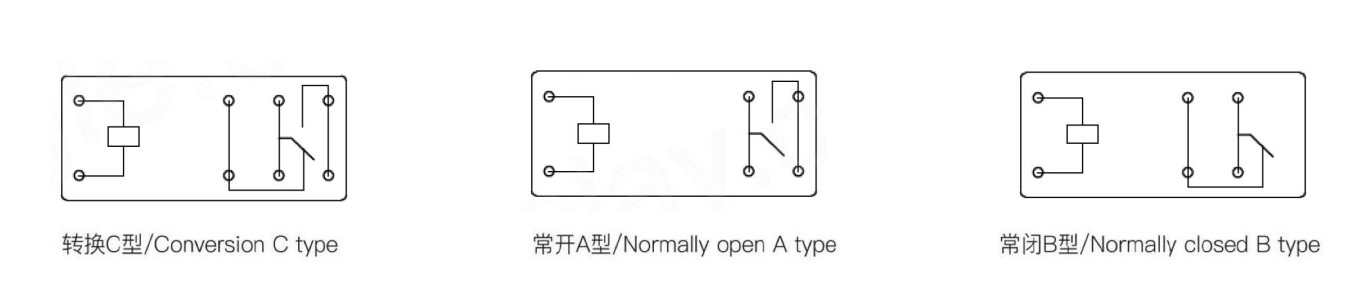

| Arranjo de contato | ABC |
| Resistência de contato | ≤50mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 16A 250 VCA/16A 30 VCC |
| Tensão máxima de comutação | 277 VCA/30 VCC |
| Corrente máxima de comutação | 20A |
| Potência máxima de comutação | 5540VA/480W |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,54W(L) | 0,72W(D) | ||||||||||||||
| Tensão nominal (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Q±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tensão de captação (máx.) | 80% (tensão nominal) | |||||||||||||||
| Tensão de saída (Min) | 5% (tensão nominal) | |||||||||||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||||||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MQ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 5000VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤5ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 17g | |
| Construção | Selado à prova de fluxo | |
1. Para quais aplicações o relé de potência em miniatura com tampa transparente 20A é adequado?
Este relé é comumente usado em eletrodomésticos, sistemas de automação industrial, controladores inteligentes, equipamentos de comunicação, sistemas de energia renovável, eletrônicos automotivos e dispositivos de segurança que exigem desempenho de comutação estável de 20A.
2. A KEYONG pode fornecer soluções de relé personalizadas?
Sim. A KEYONG oferece suporte à fabricação de relés OEM e personalizados de acordo com as necessidades do cliente, incluindo tensão da bobina, estrutura do terminal, embalagem e soluções específicas para aplicações.
3.Quais certificações os relés KEYONG possuem?
Os produtos de relé KEYONG obtiveram certificações incluindo UL, TUV, CQC, CE e RoHS, ajudando os clientes a atender aos padrões internacionais de segurança e qualidade.
4.Como a KEYONG garante a qualidade do produto?
A empresa segue rigorosamente os padrões de gestão de qualidade ISO9001 e utiliza sistemas automatizados de testes e inspeção em toda a produção para garantir desempenho e confiabilidade estáveis do relé.
