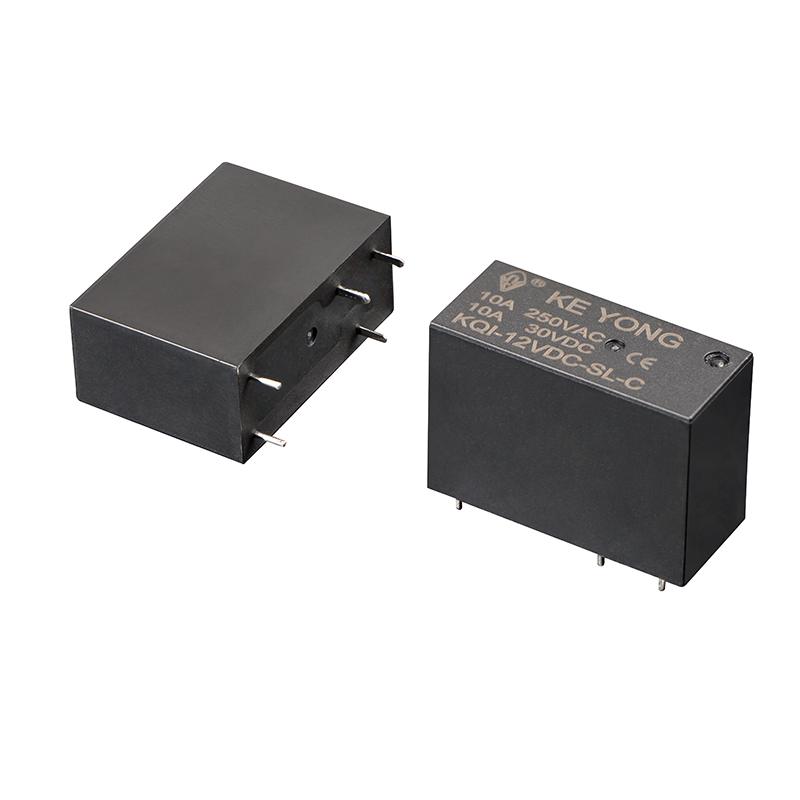

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. O relé de potência em miniatura KQI (14F) 10A é um relé compacto e confiável projetado para eletrodomésticos, sistemas de automação, equipamentos de telecomunicações e dispositivos de controle elétrico. Apresentando capacidade de comutação de 10A, rigidez dielétrica de 5kV entre a bobina e os contatos, baixo consumo de energia da bobina e um pequeno design de montagem em PCB, ele oferece desempenho estável e seguro em aplicações exigentes.
O relé está disponível em tipos selados com plástico, à prova de fluxo e à prova de explosão opcional para atender a diferentes requisitos operacionais. Sua estrutura leve e design de montagem em placa de circuito impresso ajudam a simplificar a montagem e melhorar a eficiência da produção. Como fabricante profissional de relés na China, a KEYONG fornece soluções de relés confiáveis com personalização OEM, suporte de amostras e fornecimento estável em massa para clientes globais e projetos de engenharia.
Capacidade de comutação estável de 10A
Projetado para desempenho confiável de comutação de carga de 10A, adequado para aplicações de controle de energia e transmissão de sinal que exigem operação elétrica estável.

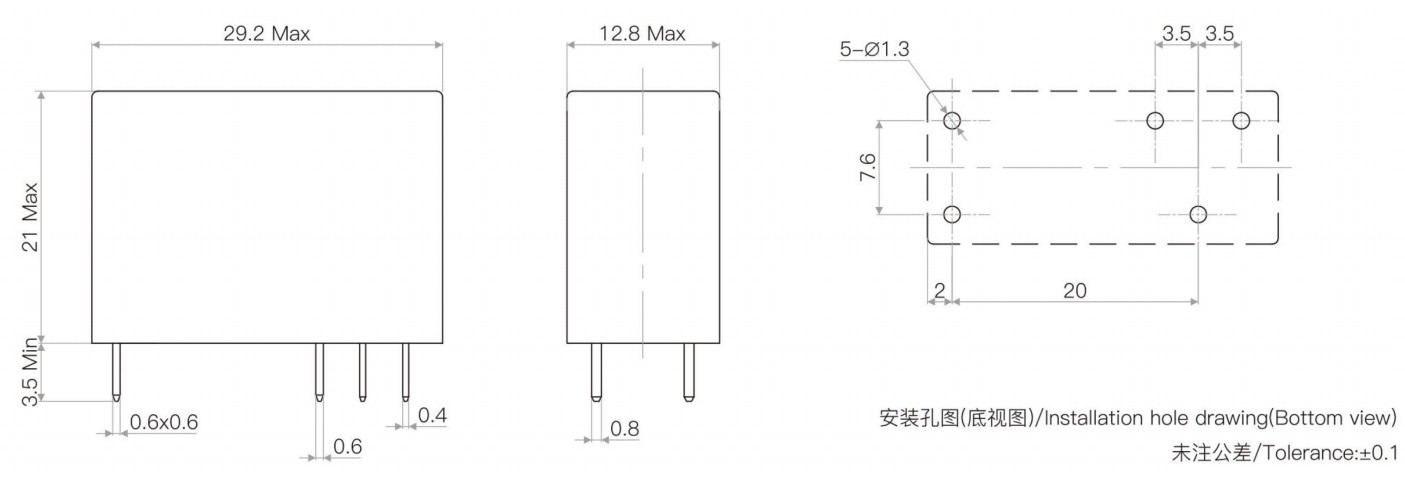

Design compacto de montagem em PCB
A estrutura em miniatura ajuda a economizar espaço de instalação da PCB, mantendo excelente isolamento e confiabilidade elétrica.
Alto desempenho de segurança elétrica
O relé fornece resistência dielétrica confiável e desempenho de isolamento para operação estável de longo prazo em sistemas elétricos.
Baixo consumo de energia da bobina
O design otimizado da bobina reduz o consumo de energia e melhora a eficiência geral do sistema.
Longa vida mecânica e elétrica
Fabricado com montagem automatizada de precisão e equipamentos de teste para garantir durabilidade e consistência operacional.
Adequado para vários setores
Amplamente utilizado em eletrodomésticos, sistemas domésticos inteligentes, automação industrial, dispositivos de comunicação, sistemas de segurança e equipamentos de energia renovável.

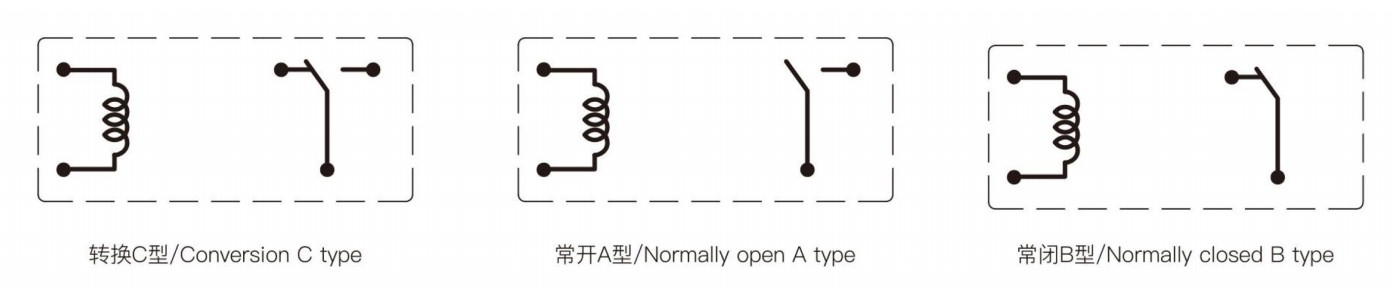

| Arranjo de contato | ABC |
| Resistência de contato | ≤100mΩ |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 10A 250 VCA/30 VCC |
| Tensão máxima de comutação | 250 VCA/30 VCC |
| Corrente máxima de comutação | 10A |
| Potência máxima de comutação | 2770VA/300W |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,54W(L) | 0,72W(D) | ||||||||||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tensão de captação (máx.) | 80% (tensão nominal) | |||||||||||||||
| Tensão de saída (Min) | 5% (tensão nominal) | |||||||||||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||||||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre coi e contatos | 5000VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 13g | |
| Construção | Selado à prova de fluxo | |
O relé de potência miniatura KEYONG 10A é adequado para uma ampla gama de sistemas de controle elétricos e eletrônicos.
Eletrodomésticos
Usado em aparelhos de ar condicionado, máquinas de lavar, fornos de microondas, aquecedores de água e eletrodomésticos inteligentes para controle de comutação estável.
Controle de Automação Industrial
Adequado para sistemas PLC, painéis de controle, módulos de automação e dispositivos de controle inteligentes que exigem relés PCB confiáveis.
Equipamento de comunicação
Fornece sinal confiável e comutação de energia para dispositivos de comunicação e sistemas de controle de rede.
Casa Inteligente e Sistemas de Segurança
Amplamente aplicado em dispositivos domésticos inteligentes, sistemas de controle de acesso, sistemas de alarme e equipamentos de segurança inteligentes.
Energias Renováveis e Sistemas de Energia
Pode ser integrado em sistemas de carregamento, equipamentos de armazenamento de energia e módulos de distribuição de energia.
1. Para que é usado um relé de potência miniatura 10A?
Um relé de potência miniatura de 10A é usado principalmente para comutação de cargas elétricas em sistemas de controle de PCB. É comumente aplicado em eletrodomésticos, sistemas de controle industrial, dispositivos de comunicação, equipamentos domésticos inteligentes e sistemas de gerenciamento de energia.
2.Como escolho a tensão correta da bobina?
A tensão da bobina deve corresponder à tensão do circuito de controle da sua aplicação. As opções comuns incluem 5V, 12V e 24V DC. A seleção da tensão correta da bobina ajuda a garantir a operação estável do relé e protege o circuito de controle.
3. Este relé é adequado para montagem em PCB?
Sim. O relé foi projetado para aplicações de montagem em PCB com uma estrutura compacta adequada para layouts de placas de circuito de alta densidade.
4.O relé pode ser usado em equipamentos de automação industrial?
Sim. O relé de potência miniatura KEYONG 10A é amplamente utilizado em sistemas de controle de automação industrial devido ao seu desempenho de comutação estável e longa vida útil.
5. A KEYONG oferece suporte a soluções de relé personalizadas?
Sim. A KEYONG fornece serviços OEM e ODM para clientes globais, incluindo especificações personalizadas de relés, soquetes, conjuntos de chicotes e soluções baseadas em aplicações.
Escolher o relé de potência miniatura 10A certo ajuda a garantir desempenho estável, longa vida útil e segurança elétrica para seu equipamento. Ao selecionar um relé, os seguintes fatores são os mais importantes.
Confirme os requisitos de carga
Verifique primeiro a tensão e a corrente de trabalho da sua aplicação. Um relé 10A é comumente usado para eletrodomésticos, sistemas de automação, dispositivos de controle inteligentes e equipamentos de comunicação.
Selecione a tensão correta da bobina
A tensão da bobina deve corresponder ao seu circuito de controle, como 5V, 12V ou 24V DC. Tensão incorreta pode causar operação instável ou falha do relé.
Escolha o formulário de contato certo
Os tipos de contato comuns incluem:
●1A (normalmente aberto)
●1C (contato de mudança)
Escolha de acordo com seus requisitos de controle de circuito.
Considere o tamanho do relé e o espaço do PCB
Um relé compacto em miniatura é adequado para projetos de PCB de alta densidade e ajuda a economizar espaço de instalação em equipamentos eletrônicos.
Verifique a segurança e a confiabilidade
Para uma operação estável a longo prazo, recomenda-se escolher relés com:
●Alta rigidez dielétrica
● Baixo consumo de energia da bobina
●Longa vida elétrica
●Desempenho de contato estável
●Verificar certificações
Relés certificados proporcionam melhor segurança e garantia de qualidade. As certificações comuns incluem UL, TUV, CE, CQC e RoHS.
