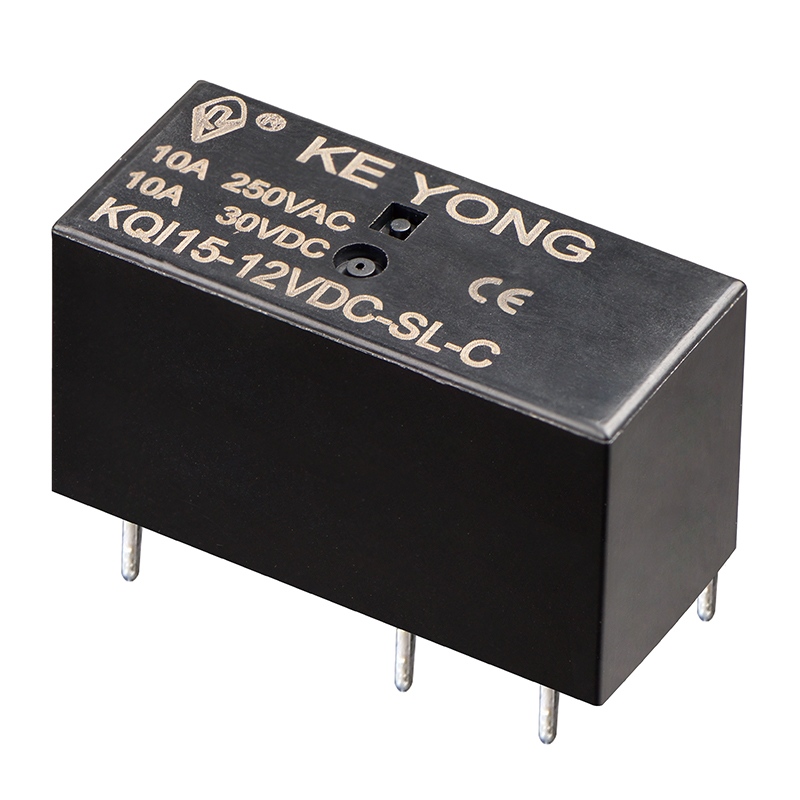

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. Relé de potência miniatura para comutação 10A KQI15 (115F) O relé PCB 12A é um relé compacto e confiável projetado para eletrodomésticos, sistemas de automação e equipamentos de controle elétrico. Apresentando capacidade de comutação de 12A, rigidez dielétrica de 5kV, distância de fuga de 10mm e baixo consumo de energia da bobina de 0,4W, fornece desempenho de comutação estável e seguro para aplicações de longo prazo. Com uma altura máxima de 16,2 mm, design de montagem em placa de PC, opções seladas em plástico e à prova de fluxo e conformidade com RoHS, este relé é amplamente utilizado em dispositivos domésticos inteligentes, equipamentos de telecomunicações, instrumentos, medidores e sistemas de controle remoto. Como fabricante e fornecedor profissional de relés na China, a KEYONG fornece soluções de relés confiáveis para aplicações OEM e industriais.
Desempenho de comutação 10A estável
O relé de potência miniatura para comutação 10A foi projetado para desempenho confiável de comutação de carga com condutividade elétrica estável e baixa resistência de contato. Ele fornece operação confiável para vários sistemas de controle eletrônico que exigem capacidade de comutação contínua e eficiente.
Estrutura Miniatura Compacta
Apresentando um design compacto e leve, este relé de potência PCB ajuda a economizar espaço de instalação e oferece suporte a layouts de placas de circuito de alta densidade. É adequado para equipamentos eletrônicos modernos com requisitos limitados de espaço interno.
Alto isolamento elétrico e segurança
Fabricado sob rígidos padrões de qualidade, o relé oferece excelente rigidez dielétrica e desempenho de isolamento. Melhora efetivamente a segurança operacional e reduz a interferência elétrica durante as operações de comutação.
Baixo consumo de energia
A estrutura eletromagnética otimizada garante baixo consumo de energia da bobina, mantendo velocidade de resposta rápida e desempenho de comutação estável, ajudando a melhorar a eficiência energética geral dos sistemas eletrônicos.
Longa vida útil mecânica e elétrica
Produzido com equipamentos de montagem e teste automatizados de precisão, o relé oferece durabilidade estável e confiabilidade operacional de longo prazo para aplicações industriais e comerciais.
Ampla compatibilidade para sistemas eletrônicos
Este relé de potência em miniatura é compatível com vários sistemas de controle de PCB e aplicações elétricas, incluindo eletrodomésticos, equipamentos de automação, dispositivos de comunicação e módulos de controle inteligentes.
Rigoroso controle de qualidade e certificações
A KEYONG implementa rigorosos padrões de gestão de qualidade ISO9001 em toda a produção. Os produtos obtiveram certificações UL, TUV, CQC, CE e RoHS para garantir qualidade consistente e conformidade internacional.

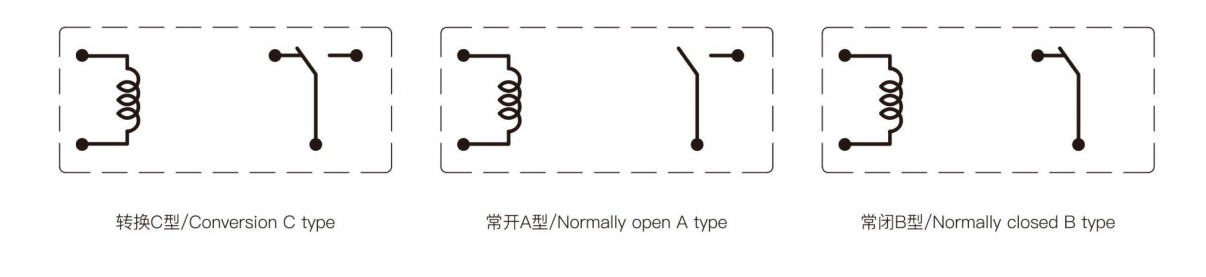

| Arranjo de contato | ABC |
| Resistência de contato | ≤100mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 10A 250 VCA/30 VCC |
| Tensão máxima de comutação | 440 VCA/125 VCC |
| Corrente máxima de comutação | 12A |
| Potência máxima de comutação | 3000VA |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ps/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,4W(L) | |||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tensão de captação (máx.) | 70% (tensão nominal) | |||||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | |||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MΩ(500VCC) | |
| Rigidez dielétrica Corrente de fuga 1mA) | Entre bobina e contatos | 5000VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤8ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração | 10Hz~150Hz | |
| Peso | Aproximadamente 13g | |
| Construção | Selado à prova de fluxo | |
Aparelhos elétricos domésticos, sistema de automação, equipamentos elétricos, instrumentos, instalações de telecomunicações de medidores e instalações de controle remoto.
1.Para que é usado um relé de potência em miniatura para comutação de 10A?
Este relé é usado principalmente para comutação e controle de carga elétrica em eletrodomésticos, sistemas de automação industrial, dispositivos de comunicação, equipamentos de segurança e produtos eletrônicos inteligentes. Ajuda a controlar circuitos com segurança e eficiência, mantendo o tamanho compacto da instalação.
2. Este relé pode suportar carga de corrente contínua de 10A?
Sim. O relé foi projetado para aplicações de comutação estáveis de 10A sob condições operacionais adequadas. A KEYONG realiza testes elétricos rigorosos e inspeções de qualidade para garantir desempenho estável e longa vida útil.
3. Este relé é adequado para montagem em PCB?
Sim. A estrutura em miniatura foi especialmente projetada para instalação de PCB e sistemas eletrônicos compactos. Ele suporta montagem automatizada eficiente e ajuda a reduzir os requisitos de espaço de instalação.
4.Quais certificações os relés KEYONG possuem?
Os produtos de relé KEYONG obtiveram diversas certificações internacionais, incluindo:
●Certificação UL
●Certificação TUV
●Certificação CQC
●Certificação CE
●Conformidade com RoHS
Todos os produtos são fabricados sob padrões de gestão de qualidade ISO9001.
