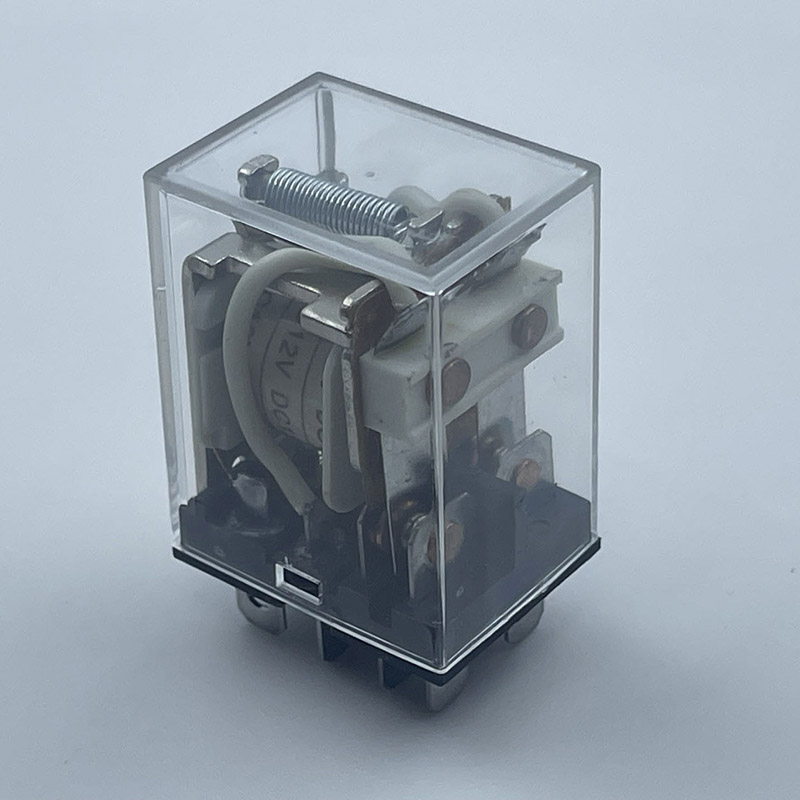

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. O relé de potência em miniatura com vários recursos KY13F (18F) é um relé compacto e de alta confiabilidade projetado para aplicações de comutação eficientes. Ele suporta capacidade de carga de até 20A (1 pólo) e 12A (2 pólos) com baixo consumo de energia da bobina e desempenho estável. Este relé de potência em miniatura é amplamente utilizado em eletrodomésticos, sistemas de automação, telecomunicações e equipamentos industriais. Com opções de montagem em PCB e soquete, indicador LED opcional, diodo e função push-to-test, oferece instalação flexível e fácil manutenção. Em conformidade com a RoHS e adequado para OEM e fornecimento em massa, garante durabilidade a longo prazo e operação consistente em ambientes exigentes.
| Recurso | Relé de potência em miniatura | Relé Padrão |
|---|---|---|
| Tamanho | Compacto, compatível com PCB | Tamanho maior |
| Consumo de energia | Baixa potência da bobina | Maior uso de energia |
| Velocidade de comutação | Resposta mais rápida | Ação mecânica mais lenta |
| Integração de PCB | Soldagem automatizada fácil | Adequação limitada de PCB |
| Confiabilidade | Alta estabilidade, longa vida | Durabilidade moderada |
| Faixa de aplicação | Eletrônica, automação, dispositivos inteligentes | Controle industrial básico |
Comutação de alta confiabilidade
A resistência de contato estável garante confiabilidade de comutação a longo prazo, mesmo sob condições de carga contínua.
Baixo consumo de energia da bobina
A estrutura eletromagnética otimizada reduz o consumo de energia e melhora a eficiência geral do sistema.
Excelente desempenho de isolamento
A rigidez dielétrica de 5kV fornece segurança elétrica aprimorada para aplicações industriais e domésticas.
Design compacto de PCB
O tamanho miniatura ajuda a economizar espaço de instalação, mantendo ao mesmo tempo uma forte capacidade de comutação.

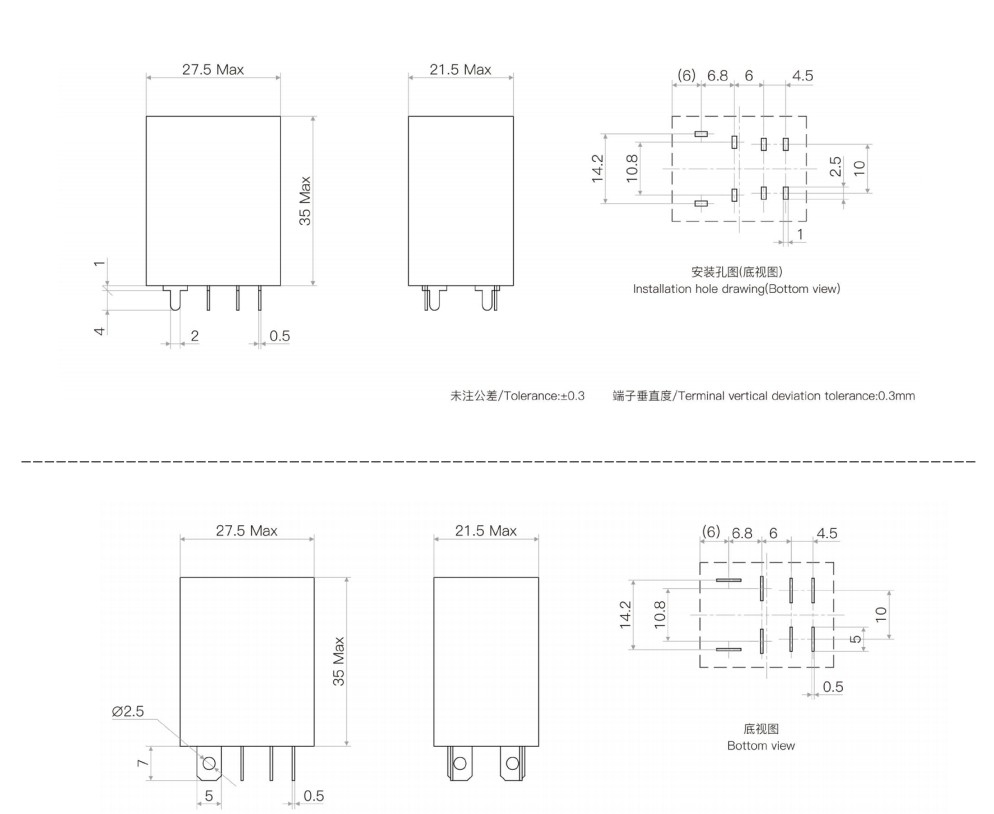

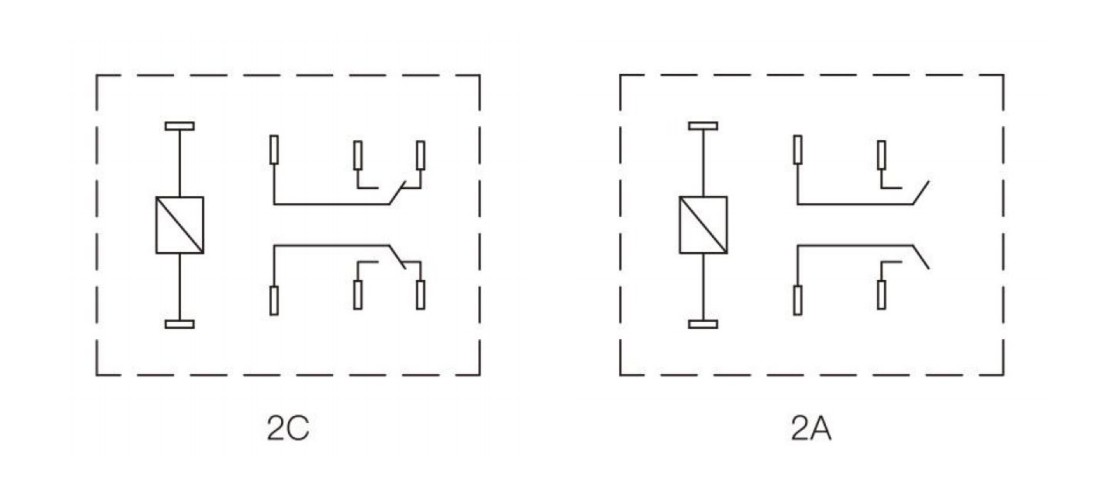

| Arranjo de contato | 2A,2C |
| Resistência de contato | ≤100mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 10A 250 VCA |
| Tensão máxima de comutação | 250 VCA/300 VCC |
| Corrente máxima de comutação | 10A |
| Potência máxima de comutação | 2500VA/300W |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,9 W/1,1 W | ||
| Tensão nominal (VCC) | 12 | 24 | 48 |
| Corrente nominal (mA) | 75 | 36.9 | 18.5 |
| Resistência (Q±10%) | 160 | 650 | 2600 |
| Tensão de captação (máx.) | 75% (tensão nominal) | ||
| Tensão de saída (Min) | 10% (tensão nominal) | ||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | ||
| Nível de isolamento | Classe B/Classe F | |
| Resistência de isolamento | ≥100MΩ | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre coi e contatos | 1500VAC minuto |
|
|
Entre contatos abertos | 1000VAC minuto |
| Tempo de operação (em tensão nominal) | ≤25ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤25ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração | 10 Hz ~ 55 Hz 1,0 mm de amplitude dupla | |
| Peso | Aproximadamente 35g | |
| Construção | Tipo à prova de poeira | |
controle automático, equipamentos de telecomunicações, eletrodomésticos e instalações elétricas de máquinas.
Q1: Para que é usado um relé de potência em miniatura com vários recursos?
É usado para controlar circuitos de alta corrente com sinal de baixa potência. É amplamente utilizado em eletrodomésticos, automação industrial e sistemas de controle inteligentes.
Q2: Como escolho a classificação correta da corrente do relé?
Você deve selecionar um relé com corrente nominal pelo menos 1,5 vezes maior que sua carga real para garantir uma operação segura e confiável.
Q3: Qual é a diferença entre 1 Formulário A, 1 Formulário B e 1 Formulário C?
Formulário A: Normalmente Aberto (NÃO)
Formulário B: Normalmente Fechado (NC)
Formulário C: Mudança (SPDT)
A forma C é o tipo mais flexível para aplicações industriais.
Q4: Os relés de potência em miniatura podem ser usados em aplicações industriais?
Sim. Relés de potência em miniatura de alta qualidade são amplamente utilizados em automação industrial, sistemas PLC e painéis de controle.
Q5: O que afeta a vida útil de um relé?
Os principais fatores incluem:
Carregar nível atual
Frequência de comutação
Temperatura ambiental
Qualidade do material de contato
Q6: Esses relés são adequados para montagem em PCB?
Sim. Os relés de potência em miniatura são projetados especificamente para integração de PCB e processos de soldagem automatizados.
Q7: Posso personalizar a tensão ou as especificações da bobina?
Sim, muitos fabricantes oferecem suporte à personalização OEM/ODM, como tensão da bobina, classificação de contato e design do invólucro.
| Fator de seleção | O que verificar | Prática recomendada |
|---|---|---|
| Corrente de carga nominal | Corrente de trabalho real | Escolha ≥1,5× margem de segurança |
| Tensão da bobina | Tensão do circuito de controle | Combine o sistema exatamente (3V/5V/12V/24V) |
| Formulário de contato | Função de controle | Formulário C para comutação flexível |
| Tipo de comutação | Carga CA ou CC | Combine a classificação AC/DC com precisão |
| Vida Elétrica | Ciclos de operação | ≥100.000 ciclos no mínimo |
| Ambiente | Temperatura, umidade, vibração | Garanta uma classificação de nível industrial |
Seleção de tensão da bobina
| Tensão da bobina | Aplicação Típica |
|---|---|
| 3V CC | Dispositivos microeletrônicos, circuitos de baixa potência |
| 5V CC | Sistemas USB, placas de controle |
| 12V CC | Equipamentos industriais, eletrônica automotiva |
| 24V CC | Sistemas PLC, painéis de controle de automação |
| Tipo de contato | Descrição | Uso típico |
|---|---|---|
| 1 Formulário A (NÃO) | Normalmente aberto | Controle ON/OFF padrão |
| 1 Formulário B (NC) | Normalmente fechado | Circuitos de segurança, sistemas à prova de falhas |
| 1 Formulário C (SPDT) | Contato de mudança | Alternando entre duas cargas |
| Corrente nominal | Aplicações adequadas |
|---|---|
| 5A – 8A | Dispositivos de sinal, pequenos eletrônicos |
| 10A – 16A | Eletrodomésticos, módulos de controle |
| 20A+ | Sistemas de alta potência, equipamentos industriais |
