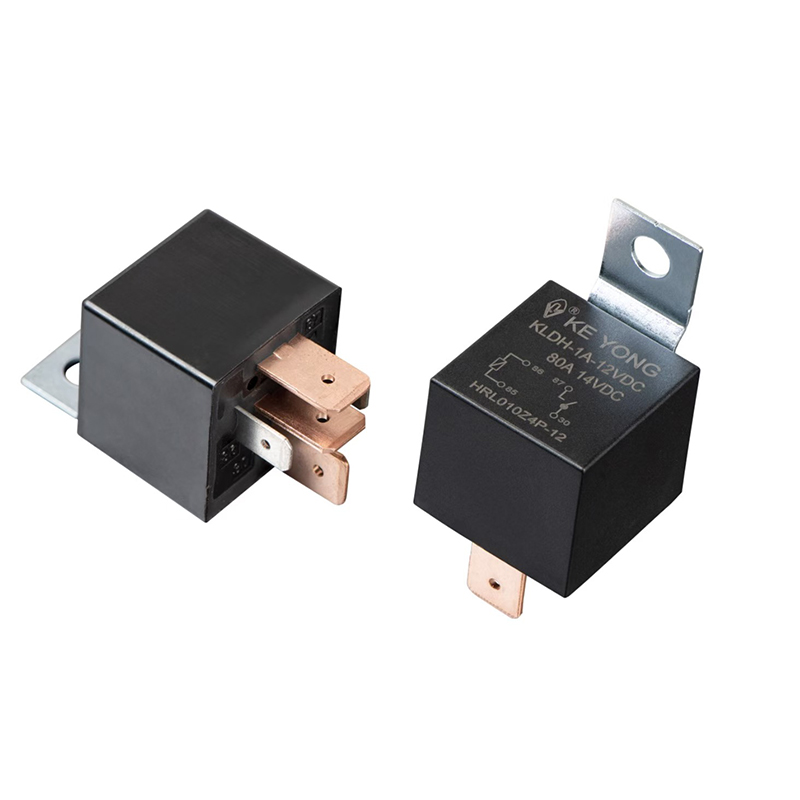

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. oferece o relé automotivo de alta corrente KLDH (V7), uma solução compacta e durável projetada para controle de energia automotiva e industrial de até 100A. Ele suporta configurações de contato 1 Forma A, 1 Forma B e 1 Forma C para projeto de circuito flexível e opera de forma confiável em ambientes severos de -40°C a 125°C com supressão de arco por meio de ímãs de explosão internos. Disponível em tipos de carcaça à prova de poeira e selada com proteção à prova de fluxo, garante desempenho estável a longo prazo. Com opções de bobina de 12 VCC e 24 VCC, além de vários métodos de instalação, incluindo plug-in, PCB e conexão rápida, este relé é ideal para compradores OEM que buscam soluções de comutação confiáveis e de alta corrente.
Um relé automotivo de alta corrente é um dispositivo de comutação eletromecânico usado em sistemas elétricos de veículos para controlar circuitos de alta potência com um sinal de baixa potência. Ele atua como uma interface entre a unidade de controle (como ECU ou interruptor) e componentes de alta carga, como faróis, ventiladores, motores, sistemas de ar condicionado e aquecedores.
Em termos simples, é um interruptor de alimentação seguro que permite que pequenos sinais elétricos controlem grandes correntes elétricas em veículos.
Os relés automotivos de alta corrente são amplamente utilizados para:
Controle dispositivos automotivos de alta potência (ventiladores, bombas, luzes, motores)
Isole os circuitos de controle de cargas de alta corrente
Proteja interruptores e ECUs contra sobrecarga elétrica
Habilite o controle automático confiável em veículos modernos
Melhorar a segurança e estabilidade geral do sistema elétrico
1) Alta capacidade atual
Suporta 20A, 30A, 40A, até 60A+ para aplicações automotivas exigentes.
2) Alta confiabilidade e longa vida útil
Projetado com materiais de contato duráveis para suportar trocas frequentes e reduzir o desgaste.
3) Excelente resistência à temperatura
Desempenho estável sob condições adversas, como calor, vibração e umidade do compartimento do motor.
4) Design Compacto
Adequado para veículos modernos com espaço de instalação limitado e altos requisitos de integração.
5) Opções flexíveis de montagem
Disponível em tipos de montagem PCB, plug-in e soquete para diferentes designs de sistema.

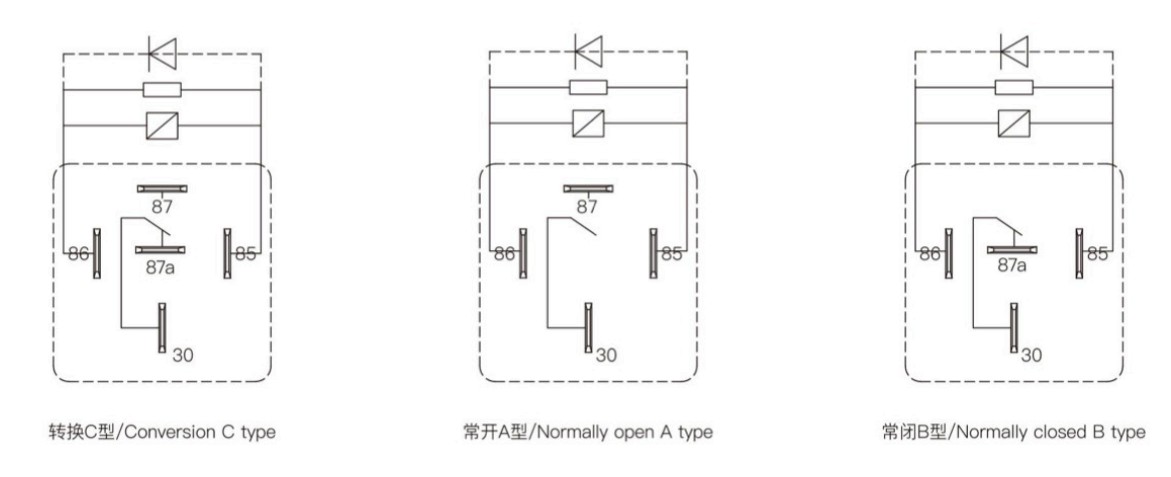

| Arranjo de contato | ABC |
| Queda de tensão (em 10A) | ≤200mV |
| Material de contato | Liga de prata: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Avaliação de contato | 30A/40A/60A 14VCC |
| Tensão máxima de comutação | Consulte “Curva de limite de carga” |
| Corrente máxima de comutação | 80A (14VCC resistivo) |
| Carga mínima de contato | 1A 6V CC |
| Resistência elétrica (Frequência: 900 operações/h) | 1×10⁵ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Tensão nominal (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Resistência da bobina (Ω±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Resistência paralela (Ω) |
|
680 |
|
2700 |
|
2700 |
| Tensão de captação (máx.) | 65% (tensão nominal) | |||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | |||||
| Nível de isolamento | Classe B/Classe F | |
| Resistência de isolamento | 100MQ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Rigidez dielétrica (entre bobina e contatos) | 500VAC minuto |
| Rigidez dielétrica (entre contatos abertos) | 500VAC minuto | |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤10ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+125℃ | |
| Resistência à vibração | 10 Hz ~ 55 Hz 3,0 mm de amplitude dupla | |
| 55Hz~500Hz 100m/s² | ||
| Resistência ao choque | 294m/s² | |
| Peso | Aproximadamente 40g | |
| Construção | Tipo selado à prova de poeira | |
●Sistemas de iluminação automotiva (faróis, faróis de neblina)
●Sistemas de ventilador e radiador de resfriamento
●Sistemas de ar condicionado
● Vidros elétricos e sistemas de controle de assento
●Bombas e motores elétricos
●Sistemas de aquecimento (aquecedores de assentos, desembaçadores)
●Sistemas de veículos industriais e comerciais
●Novos circuitos auxiliares de veículos de energia
Os relés automotivos de alta corrente ajudam a resolver problemas críticos de engenharia e segurança:
●Evita a queima do interruptor causada por cargas de alta corrente
●Reduz o risco de superaquecimento e falha do circuito
●Melhora a segurança elétrica geral do veículo
●Simplifica a fiação automotiva e o projeto do sistema
●Prolonga a vida útil dos componentes elétricos
●Aprimora a automação e a confiabilidade do sistema
●Reduz os custos de manutenção e substituição
Q1: Qual é a diferença entre um relé e um switch?
Um relé usa um sinal de baixa potência para controlar um circuito de alta potência, enquanto uma chave controla diretamente a carga. Os relés fornecem um controle mais seguro e confiável.
Q2: Por que são necessários relés de alta corrente em veículos?
Como os sistemas elétricos automotivos envolvem cargas elevadas, a comutação direta causaria superaquecimento, danos nos contatos ou falha do sistema.
Q3: Os relés geram calor durante a operação?
Sim, um leve aquecimento é normal. Entretanto, os relés de alta qualidade são projetados para operar com segurança dentro dos limites de temperatura especificados.
Q4: Como posso saber se um relé está com defeito?
Os sinais comuns incluem ausência de resposta de comutação, operação intermitente, contatos queimados ou falha completa do circuito.
