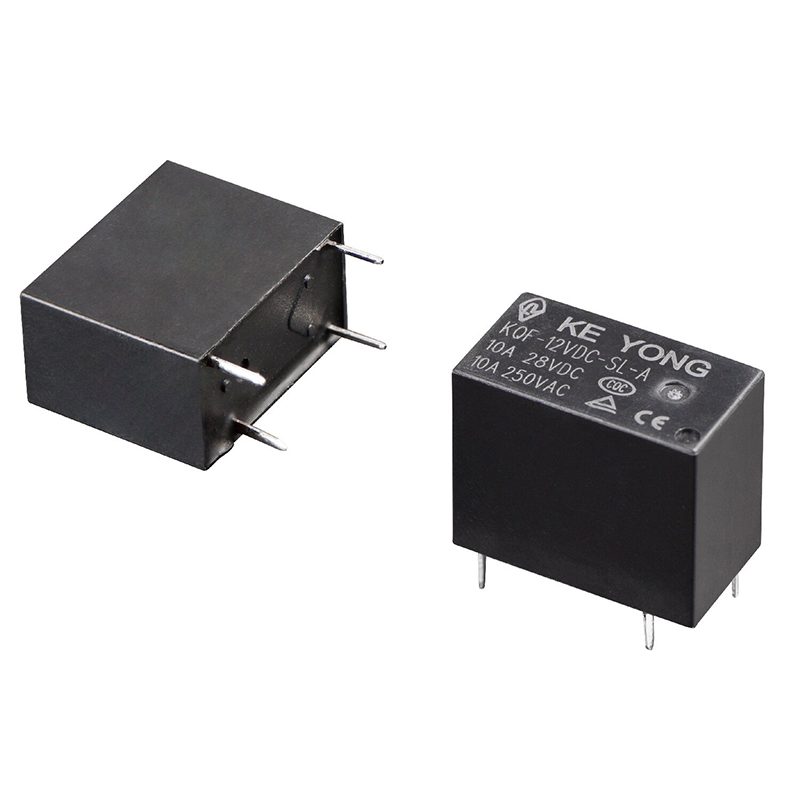

O relé PCB miniatura KQF (32F) 5A/250VAC da NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. é uma solução de relé compacta e confiável projetada para sistemas de controle industrial, equipamentos HVAC, dispositivos domésticos inteligentes, sistemas de segurança, fontes de alimentação e eletrodomésticos. Com desempenho de comutação estável e design de isolamento reforçado, é adequado para aplicações de PCB de alta densidade que exigem confiabilidade e segurança elétrica de longo prazo.
● Suporta capacidade de comutação 5A, 10A, 16A e 20A

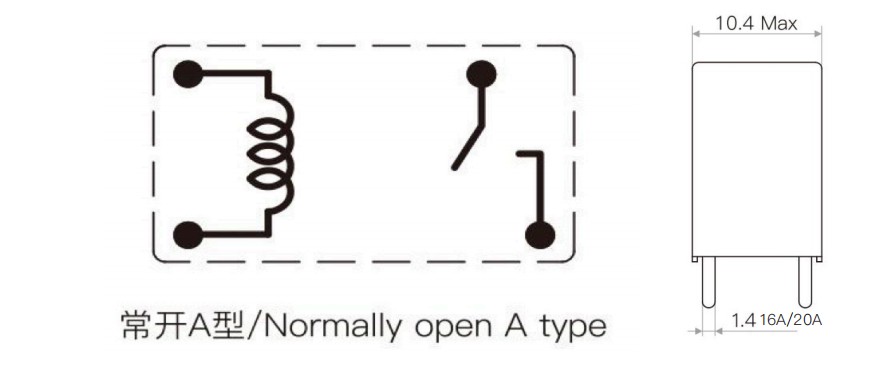

●Configuração de contato SPST-NO (1 Formulário A)
●Rigidez dielétrica de 4kV entre bobina e contatos para maior segurança de isolamento
●Opções de baixo consumo de energia da bobina: 200mW e 450mW

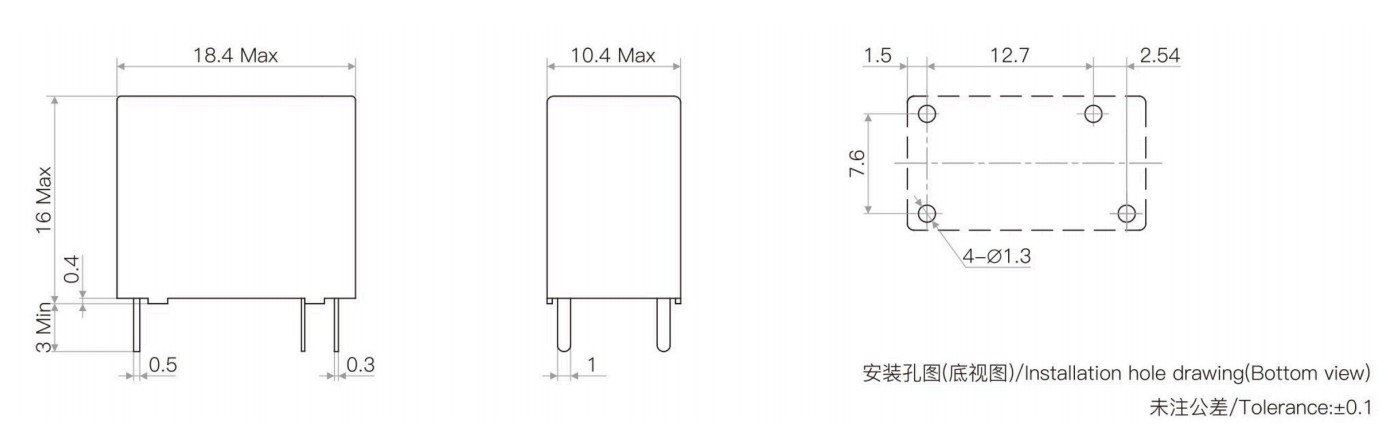

●Estrutura subminiatura compacta para layout de PCB que economiza espaço
●Design de terminal PCB padrão para fácil instalação e substituição
● Tipos de plástico selado e à prova de fluxo disponíveis
● Compatível com RoHS para padrões ambientais globais
●Ajuda a reduzir a geração de calor e o consumo de energia
●Adequado para placas de controle eletrônico compactas
●Desempenho de comutação estável sob condições de trabalho contínuas
●Fácil integração em sistemas de automação e eletrodomésticos
●Operação confiável para longa vida útil
| Arranjo de contato | A |
| Resistência de contato | ≤50mQ |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 5A/10A 250 VCA, 10 A 125 VCA/30 VCC, 16 A 250 VCA |
| Tensão máxima de comutação | 250 VCA/30 VCC |
| Corrente máxima de comutação | 20A |
| Potência máxima de comutação | 2500VA/300W |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,45W(L) | 0,2W(H) | ||||||||||||
| Tensão nominal (VCC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Resistência da bobina (Ω±10%) | 20 | 55.5 | 80 | 180 | 320 | 720 | 1280 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Tensão de captação (máx.) | 75% (tensão nominal) | |||||||||||||
| Tensão de saída (Min | 5% (tensão nominal) | |||||||||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MΩ(500VCC) | |
| Força dieléctrica (corrente de fuga 1mA) | Entre bobina e contatos | 4000VAC 1min |
| Entre contatos abertos | 1000VAC 1min | |
| Tempo de operação (em tensão nominal) | ≤8ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤5ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃/+105℃ | |
| Resistência ao choque | Funcional | 294m/s² |
| Destrutivo | 980m/s² | |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 4,6g | |
| Construção | Selado à prova de fluxo | |
O relé PCB miniatura KQF (32F) 5A/250VAC foi projetado para controle de comutação confiável em sistemas eletrônicos compactos e aplicações de PCB de alta densidade. Com desempenho elétrico estável, baixo consumo de energia e design de isolamento reforçado, é amplamente utilizado em vários setores e equipamentos de controle inteligentes.
É amplamente utilizado em sistemas domésticos inteligentes, controladores HVAC, eletrodomésticos, equipamentos de automação industrial, sistemas de segurança, dispositivos de comunicação e placas de controle de fonte de alimentação. Seu tamanho compacto e desempenho de comutação estável o tornam adequado para aplicações de PCB com espaço limitado.
1. O relé suporta montagem em PCB de alta densidade?
Sim. A estrutura subminiatura compacta foi projetada para layouts de PCB de alta densidade e ajuda a economizar espaço de instalação dentro de equipamentos eletrônicos, mantendo um desempenho elétrico confiável.
2.Qual é a vantagem da rigidez dielétrica de 4kV?
A rigidez dielétrica de 4kV entre a bobina e os contatos melhora o desempenho do isolamento e a segurança elétrica. Ajuda a reduzir o risco de interferência elétrica, curtos-circuitos e quebra de isolamento em ambientes operacionais exigentes.
3. Este relé é adequado para operação contínua de longo prazo?
Sim. O relé foi projetado com materiais de contato estáveis e estrutura interna confiável para manter um desempenho de comutação consistente durante operação de longo prazo e condições de comutação frequentes.
4.As versões seladas estão disponíveis?
Sim. Estão disponíveis tipos selados de plástico e à prova de fluxo para suportar diferentes processos de montagem e fabricação de PCB.
5. O relé está em conformidade com os padrões internacionais?
Sim. O produto está em conformidade com a RoHS e é fabricado sob rigorosos procedimentos de gestão de qualidade para atender aos requisitos ambientais e de segurança internacionais.
6.O que os clientes devem considerar antes de selecionar um relé PCB?
Os clientes devem confirmar:
● Corrente de carga nominal
●Tensão da bobina
●Espaço de instalação da PCB
●Frequência de comutação
●Ambiente operacional
●Requisitos de isolamento
A escolha da especificação correta do relé ajuda a melhorar a confiabilidade e a vida útil do equipamento.
