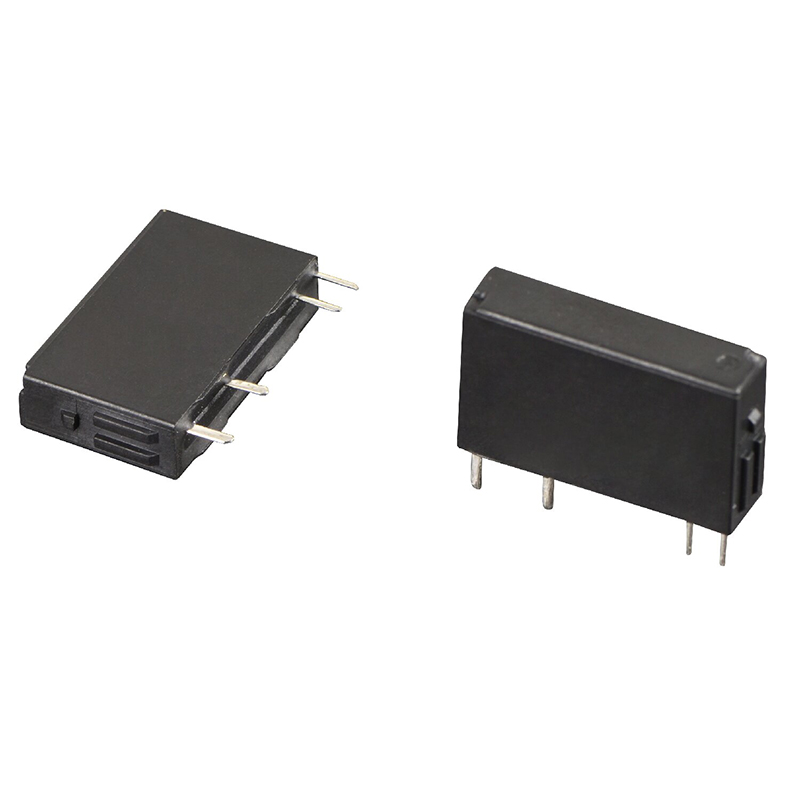

O relé de potência PCB extra fino KEYONG foi projetado para aplicações que exigem desempenho de comutação estável, estrutura compacta e utilização eficiente do espaço PCB. Com seu perfil extrafino e desempenho elétrico confiável, este relé é amplamente utilizado em eletrodomésticos, sistemas de automação industrial, equipamentos de comunicação, módulos de controle inteligentes, eletrônicos automotivos e aplicações de energia renovável.
Como fabricante e fornecedor profissional de relés na China, a KEYONG se concentra em fornecer soluções de relés eletromagnéticos de alta qualidade apoiadas por linhas de produção automatizadas avançadas, gerenciamento de qualidade rigoroso e inovação contínua de produtos. O relé de potência PCB extra fino combina tamanho compacto, capacidade confiável de comutação de carga e longa vida útil, tornando-o a escolha ideal para sistemas de controle eletrônico modernos onde o espaço de instalação e a confiabilidade são críticos.
●Estrutura extrafina e discreta para layouts de PCB compactos
●Desempenho de comutação estável com baixo consumo de energia
●Alta rigidez dielétrica e proteção de isolamento confiável
●Adequado para conjuntos eletrônicos de alta densidade
●Longa vida útil elétrica e mecânica
●Excelente resistência à vibração e estresse ambiental
●Compatível com produção de montagem automatizada
●Disponível para configurações personalizadas de tensão e terminais
Em muitos dispositivos eletrônicos modernos, o espaço de instalação da PCB está se tornando cada vez mais limitado. O relé de potência PCB extra fino KEYONG foi projetado especificamente para ajudar os fabricantes a otimizar layouts internos sem sacrificar o desempenho elétrico.
Comparada com os relés de potência tradicionais, a estrutura estreita permite:
●Arranjo de PCB mais eficiente
●Redução do tamanho geral do equipamento
●Gerenciamento térmico aprimorado
●Integração mais fácil em sistemas eletrônicos compactos
Isso torna o relé especialmente adequado para aparelhos inteligentes, dispositivos de comunicação e placas de controle industriais que exigem soluções de relé compactas e estáveis.

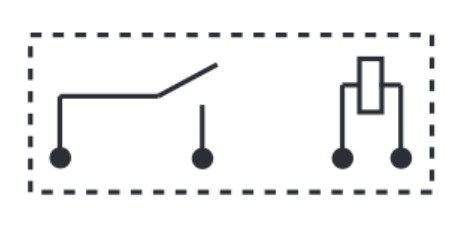

| Arranjo de contato | 1A |
| Resistência de contato | ≤100m(1A6VCC) ≤50m(1A6VCC) |
| Material de contato | AgSnO₂,AgNi |
| Avaliação do contato (Res.load) | 5A 250 VCA/30 VCC |
| Tensão máxima de comutação | 250 VCA/125 VCC (a 0,3 A) |
| Corrente máxima de comutação | 5A |
| Potência máxima de comutação | 1250VA/150W |
| Carga mínima | 5 VCC 10 mA 5 VCC 1 mA |
| Resistência mecânica | 2×10⁷ops |
| Resistência elétrica | 1×10⁵ops(AgNi,3A 250VAC/30VDC,85°C,1s 9s) 5×10⁴ops(AgNi,5A 250VAC/30VDC1s 9s) |
| Tensão nominal (VCC) | 5 | 6 | 9 | 12 | 18 | 24 |
| Tensão de ação (VDC) | ≤3,50 | ≤4,20 | ≤6,30 | ≤8,40 | ≤12,6 | ≤16,8 |
| Tensão de liberação (VDC) | ≥0,25 | ≥0,30 | ≥0,45 | ≥0,60 | ≥0,90 | ≥1,20 |
| Tensão Máxima (VCC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| Resistência da Bobina(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| Nível de isolamento | B/F | |
| Resistência de isolamento | 100MΩ(500VCC) | |
| Força dieléctrica (corrente de fuga 1mA) | Entre bobina e contatos | 3000VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤5ms | |
| Umidade | 5% UR ~ 85% UR | |
| Temperatura ambiente | -40°C~85°C | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 3g | |
| Construção | Selado | |
| Tipo de pacote | Terminação de PCB | |
| Sobretensão (entre bobina e contatos) | 6kV(1,2/50us) | |
Eletrodomésticos
Usado em aparelhos de ar condicionado, máquinas de lavar, aquecedores de água, máquinas de café, fogões de indução e sistemas domésticos inteligentes que exigem controle de comutação confiável.
Automação Industrial
Adequado para sistemas PLC, módulos de controle, equipamentos de automação, unidades de gerenciamento de energia e controladores industriais.
Equipamento de comunicação
Fornece sinal estável e comutação de energia para dispositivos de comunicação e sistemas de controle de rede.
Eletrônica Automotiva
Aplicado em módulos de controle automotivo, sistemas de carga e equipamentos eletrônicos auxiliares.
Carregamento e armazenamento de energia renovável
Amplamente utilizado em pilhas de carregamento, sistemas de armazenamento de energia e equipamentos inteligentes de distribuição de energia.
Sistemas de segurança e vigilância
Garante operação estável em equipamentos de monitoramento, sistemas de alarme e dispositivos inteligentes de controle de segurança.
Como um fabricante experiente de relés na China, a KEYONG fornece OEM flexíveis e soluções de relés personalizadas de acordo com diferentes requisitos de aplicação.
Os serviços de personalização incluem:
●Personalização da tensão da bobina
●Ajuste da estrutura terminal
●Opções de configuração de contato
●Materiais especiais de habitação
● Chicote de fiação e combinação de soquete
●Personalização da embalagem
Nossa equipe de engenharia apoia os clientes desde a avaliação do projeto e seleção de produtos até a produção em massa e assistência técnica pós-venda.
Escolher o relé de potência PCB extra fino certo é fundamental para garantir a operação estável do equipamento, melhorar a vida útil do produto e otimizar a utilização do espaço do PCB. Para aplicações como eletrodomésticos, automação industrial, equipamentos de comunicação, eletrônicos automotivos e sistemas de controle inteligentes, a seleção do relé afeta diretamente a confiabilidade da comutação, o desempenho de segurança e a eficiência geral do sistema.
A seleção do relé deve considerar:
● Corrente de carga nominal
●Tensão da bobina
●Espaço de instalação
●Frequência de comutação
●Ambiente operacional
● Vida elétrica necessária
Os engenheiros técnicos da KEYONG podem ajudar na seleção do relé de acordo com os requisitos da sua aplicação.
1.Quais são as vantagens?
A principal vantagem é o design compacto e discreto, que ajuda a economizar espaço na PCB enquanto mantém um desempenho de comutação estável. É ideal para produtos eletrônicos modernos que exigem miniaturização e alta integração.
2. O relé é adequado para sistemas de automação industrial?
Sim. O relé de potência PCB extra fino KEYONG foi projetado para operação estável em aplicações de automação industrial, controle inteligente e gerenciamento de energia.
3. A KEYONG pode fornecer serviços de fabricação de relés OEM?
Sim. Apoiamos a produção de relés OEM e personalizados para distribuidores globais, fabricantes de equipamentos e clientes de automação industrial.
4.Quais certificações seus relés possuem?
Nossos produtos de relé são certificados pelos padrões UL, TUV, CQC, CE e RoHS e são fabricados sob o sistema de gestão de qualidade ISO9001.
A KEYONG continua a se concentrar na fabricação de relés, na inovação tecnológica e na qualidade estável do produto. Através de produção automatizada avançada, controle de qualidade rigoroso e atendimento ao cliente ágil, fornecemos soluções de relés confiáveis para indústrias globais.
Se você estiver procurando por um fabricante, fornecedor ou fábrica confiável de relé de potência PCB extra fino na China, a KEYONG está pronta para apoiar seu negócio com produtos de qualidade estável e serviço profissional.
