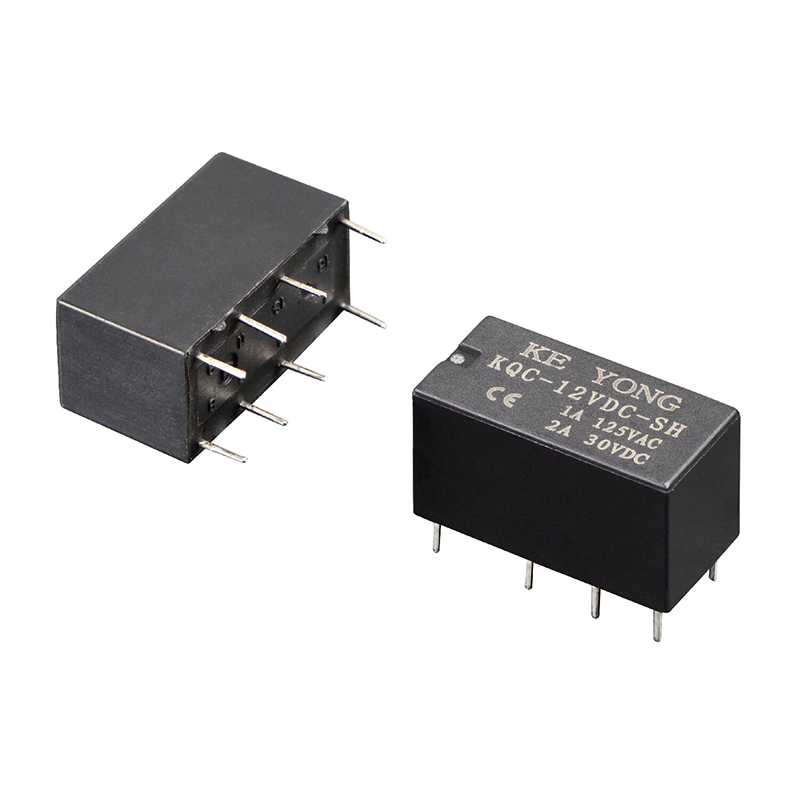

KEYONG KQC (4078) é um relé de sinal DPDP compacto para montagem em superfície projetado para comutação de precisão em telecomunicações, monitoramento médico, automação de escritório, sistemas de segurança e aplicações de controle de sensores. Apresentando contatos bifurcados para transmissão de sinal estável, oferece capacidade de comutação de 125VA/60W e classificação de contato de 2A 30VDC para desempenho confiável do circuito. Construído de acordo com os padrões FCC Parte 68, ele fornece resistência a surtos de 1.500 V e rigidez dielétrica de 1.000 VCA para maior isolamento e segurança. Seu design SMT ultracompacto suporta montagem pick-and-place automatizada e soldagem por refluxo, enquanto a estrutura selada com epóxi garante proteção durante a soldagem e limpeza por onda, tornando-o uma escolha eficiente e confiável para a fabricação eletrônica moderna.
• Contatos bifurcados para comutação de sinal estável e precisa
• Capacidade de comutação de 125VA/60W
• Classificação de contato 2A 30VDC
• Resistência a surtos de 1500 V
• Rigidez dielétrica de 1000VAC
• Design SMT compacto para produção automatizada
• Selado com epóxi para maior proteção do processo
• Baixo consumo de energia com resposta de comutação rápida
• Operação monoestável e longa vida útil
• Disponível em embalagens de fita e bobina ou tubo
O relé de sinal DPDP de montagem em superfície KEYONG foi desenvolvido para atender aos requisitos de projeto de circuito moderno onde a otimização do espaço da PCB e a precisão da comutação são críticas.
As principais vantagens incluem:
●Estrutura compacta de montagem em superfície para montagem automatizada de PCB
●Configuração de contato DPDP para controle de circuito flexível
●Alta sensibilidade de comutação para transmissão de sinal de baixa potência
●Excelente rigidez dielétrica para maior segurança do circuito
●Desempenho estável sob operação contínua
●Longa vida útil mecânica e elétrica
●Adequado para processos de soldagem por refluxo
Como um fornecedor experiente de relés na China, a KEYONG garante que cada relé de sinal DPDP de montagem em superfície ofereça desempenho consistente em aplicações de produção em massa.

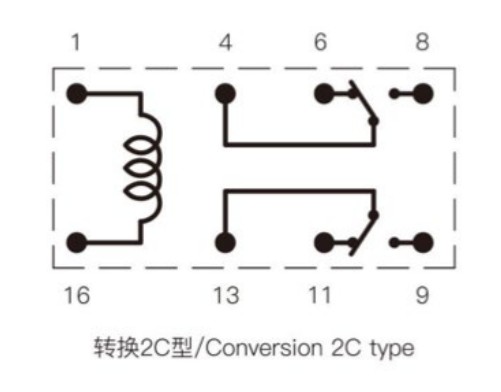

| Arranjo de contato | 2C |
| Resistência de contato | ≤50mΩ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 1A 120 VCA, 2A 30 VCC |
| Tensão máxima de comutação | 220 VCA/30 VCC |
| Corrente máxima de comutação | 2A |
| Potência máxima de comutação | 125VA/60W |
| Frequência de resistência elétrica: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,36W(L) | 0,2W(H) | ||||||||||||
| Tensão nominal (VCC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Resistência da bobina (Ω±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Tensão de captação (máx.) | 75% (tensão nominal) | |||||||||||||
| Tensão de saída (Min) | 5% (tensão nominal) | |||||||||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 100MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 1000VAC 1min |
|
|
Entre contatos abertos | 500VAC 1min |
| Tempo de operação (em tensão nominal) | ≤6ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤5ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 196m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 6g | |
| Construção | Selado à prova de fluxo | |
O relé de sinal DPDP de montagem em superfície KEYONG é amplamente utilizado em sistemas eletrônicos de precisão que exigem comutação estável de sinal de baixa corrente.
As aplicações típicas incluem:
●Módulos de comunicação
●Sistemas de segurança e vigilância
●Quadros de controle de automação industrial
●Controladores domésticos inteligentes
●Instrumentos de teste
●Equipamentos eletrônicos médicos
●Sistemas de monitoramento de energia renovável
●Sistemas auxiliares eletrônicos automotivos
Como fabricante profissional de relés de sinal na China, a KEYONG fornece soluções de relés de sinal DPDP de montagem em superfície para diversos setores em todo o mundo.
1. Este relé de sinal DPDP de montagem em superfície é adequado para produção automatizada de SMT?
Sim. O relé foi projetado especificamente para aplicações de montagem em superfície e é compatível com linhas de montagem automatizadas de coleta e colocação, ajudando os clientes a melhorar a eficiência da fabricação e ao mesmo tempo manter a precisão da montagem.
2. Como a KEYONG garante um desempenho estável do relé?
Como uma fábrica de relés estabelecida na China, a KEYONG utiliza linhas de produção totalmente automatizadas equipadas com equipamentos de enrolamento, montagem, inspeção e teste de precisão. Cada relé de sinal DPDP de montagem em superfície passa por rigorosa verificação de parâmetros elétricos, testes de resistência de contato e inspeção de durabilidade.
3. A KEYONG pode suportar requisitos OEM ou personalizados?
Sim. KEYONG é um fabricante e fornecedor experiente de relés OEM. Apoiamos tensões de bobina personalizadas, configurações de terminais, requisitos de embalagem e ajustes técnicos específicos da aplicação de acordo com as necessidades do projeto.
4. Quais certificações este relé de sinal possui?
Os produtos KEYONG são certificados por organizações reconhecidas internacionalmente, incluindo UL, TUV, CQC, CE e RoHS, garantindo a conformidade com os requisitos globais de qualidade e segurança.
5. Qual é a capacidade de produção para pedidos em grandes quantidades?
A fábrica de relés KEYONG cobre 12.000 metros quadrados e tem capacidade de produção anual superior a 80 milhões de unidades de relés, garantindo prazos de entrega estáveis para pedidos de relés de sinal DPDP de montagem em superfície padrão e personalizados.
