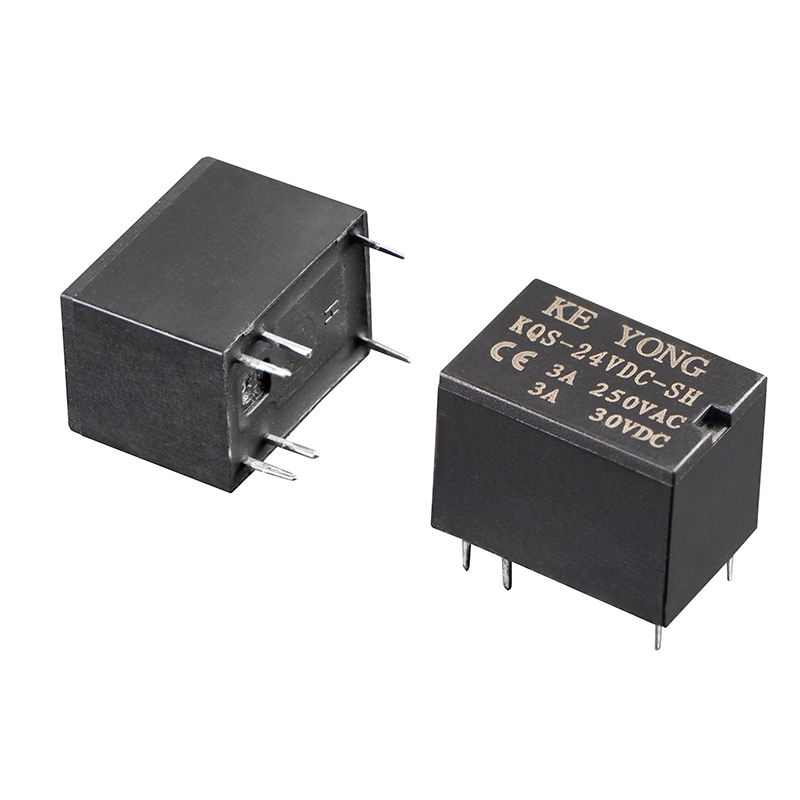

O relé de sinal de economia de custos de perfil fino KEYONG KQS (4100) é um relé de sinal PCB 5A compacto projetado para fabricantes que buscam desempenho de comutação confiável com custos de aquisição otimizados. Projetado para aplicações OEM e sistemas de controle eletrônico industrial, ele combina transmissão de sinal estável, baixo consumo de energia da bobina, alta sensibilidade e um perfil fino que economiza espaço, tornando-o ideal para equipamentos de automação, dispositivos de telecomunicações, controladores de automação residencial, eletrodomésticos e placas de controle industrial.
Construído com construção selada em plástico, o KQS(4100) oferece proteção eficaz contra poeira e interferência ambiental, garantindo estabilidade operacional de longo prazo em aplicações exigentes. Totalmente compatível com RoHS, atende aos requisitos do mercado internacional e oferece suporte às necessidades de fornecimento global. Cada relé passa por testes 100% on-line e rigorosa inspeção de qualidade para garantir desempenho consistente, tempo de resposta rápido e resistência mecânica estendida.
Como fabricante e fornecedor profissional de relé de sinal na China, a KEYONG oferece preços direto da fábrica, capacidade de produção estável, personalização OEM/ODM e suporte de engenharia para ajudar os compradores a reduzir os custos de fornecimento sem sacrificar a qualidade. O KQS(4100) é amplamente confiável para uso em sistemas de automação, equipamentos de telecomunicações, controles remotos sem fio, dispositivos domésticos inteligentes e módulos de controle PCB.

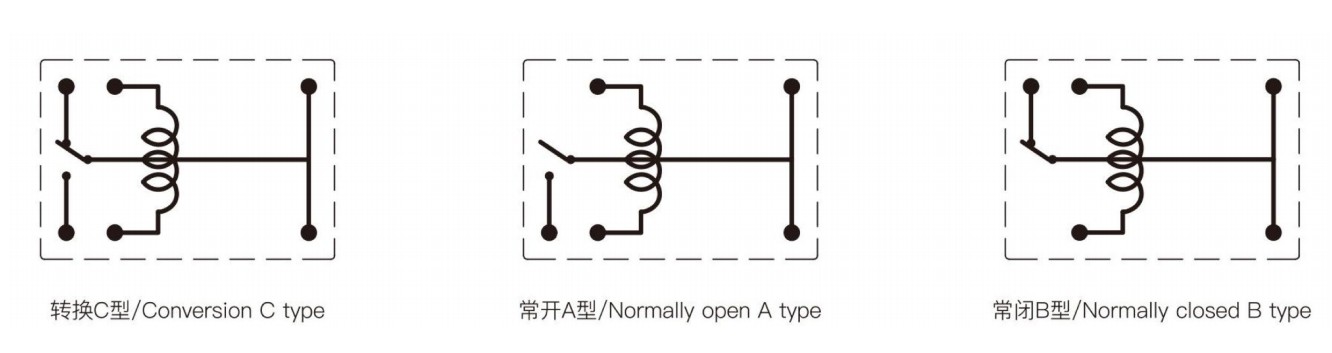

| Arranjo de contato | ABC |
| Resistência de contato | ≤50mQ(1A 6VCC) |
| Material de contato | Liga de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 1A 120 VCA/3A 250 VCA/30 VCC |
| Tensão máxima de comutação | 250 VCA/30 VCC |
| Corrente máxima de comutação | 5A |
| Potência máxima de comutação | 750VA/90W |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10ops |
| Resistência mecânica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,36W(L) | 0,2W(H) | ||||||||||||
| Tensão nominal (VCC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Resistência da bobina (Q±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Tensão de captação (máx.) | 75% (tensão nominal) | |||||||||||||
| Tensão de saída (Min) | 5% (tensão nominal) | |||||||||||||
| Tensão de overdrive máxima permitida (VDC) | 130% (tensão nominal) | |||||||||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 100MΩ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 1000VAC 1min |
|
|
Entre contatos abertos | 500VAC 1min |
| Tempo de operação (em tensão nominal) | ≤5ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤5ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 3,8g | |
| Construção | Selado à prova de fluxo | |
O relé de sinal econômico de perfil fino KEYONG é amplamente utilizado em sistemas eletrônicos que exigem tamanho compacto, comutação de sinal estável e desempenho econômico. Seu design fino de PCB e características elétricas confiáveis o tornam a escolha ideal para:
Equipamentos de automação industrial– Circuitos de controle, módulos PLC e placas de interface de automação
Dispositivos de Telecomunicações– Comutação de transmissão de sinal, módulos de comunicação e equipamentos de rede
Sistemas domésticos inteligentes– Interruptores inteligentes, painéis de controle inteligentes e dispositivos de automação residencial
Eletrodomésticos– Ar condicionado, máquinas de lavar, fornos de microondas e placas de controle
Sistemas de segurança e alarme– Sistemas de controle de acesso, módulos de alarme e dispositivos de monitoramento
Sistemas de gerenciamento de energia– Aplicações de comutação de controle de baixa potência e proteção de circuito
Eletrônicos de consumo– Produtos eletrônicos compactos que exigem soluções eficientes de relés PCB
Q1: Qual é a principal vantagem do relé de sinal de perfil fino KEYONG?
R: Ele oferece um excelente equilíbrio entre tamanho compacto, capacidade de comutação de 5A, baixo consumo de energia e preços de fábrica competitivos, tornando-o ideal para compras de grande volume.
Q2: Quais indústrias comumente usam este relé de sinal?
R: É amplamente utilizado em automação industrial, equipamentos de telecomunicações, dispositivos domésticos inteligentes, eletrodomésticos e sistemas de controle de PCB.
Q3: A KEYONG oferece suporte a soluções de relé personalizadas e OEM?
R: Sim. Como fabricante profissional de relé de sinal na China, a KEYONG fornece serviços OEM/ODM, incluindo tensão de bobina personalizada, configuração de contato e embalagem.
Q4: Este relé é adequado para projetos de PCB de alta densidade?
R: Sim. Seu perfil fino e tamanho compacto o tornam altamente adequado para aplicações de PCB que economizam espaço.
Q5: Por que escolher a KEYONG como seu fornecedor de relé de sinal?
R: A KEYONG oferece preços direto da fábrica, controle de qualidade rigoroso, capacidade de produção estável e suporte confiável de fornecimento de longo prazo para compradores globais de relés.
