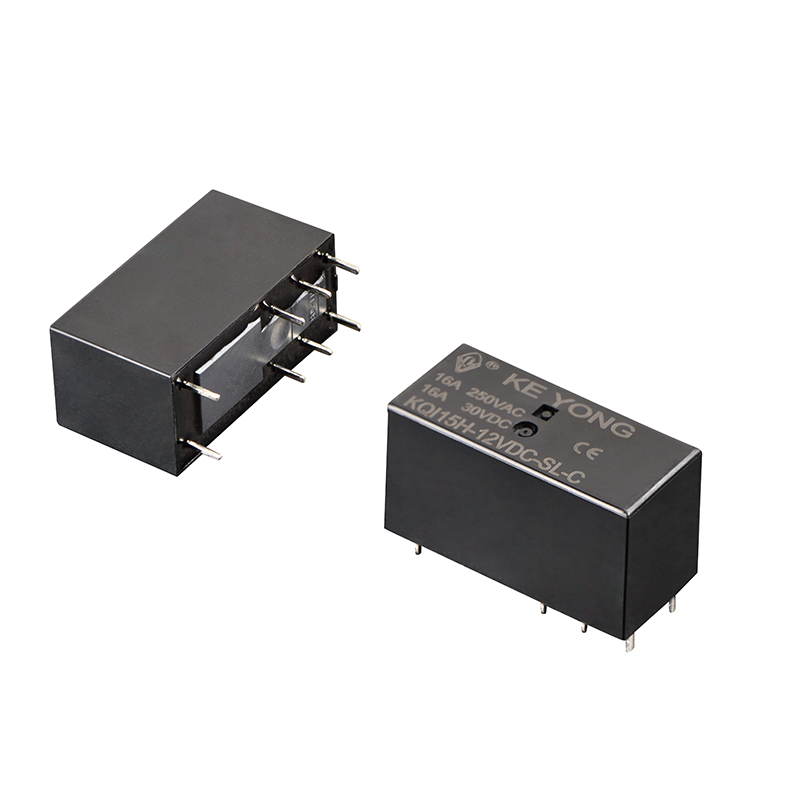

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. fornece o relé miniatura de alta potência KQI15H (115FH) 16A 20A, com rigidez dielétrica de 5kV, tamanho compacto e distância de fuga de 10 mm para desempenho confiável de comutação em alta carga. Projetado para montagem em PCB de alta densidade, é amplamente utilizado em aparelhos de ar condicionado, máquinas de venda automática, copiadoras, aparelhos de TV com controle remoto e outros equipamentos elétricos domésticos ou comerciais que exigem controle de energia estável e seguro.
Escolha com base na corrente de carga
Para eletrodomésticos padrão e sistemas de controle de carga média, um relé de 16A geralmente é suficiente. Para equipamentos com corrente de partida mais alta ou operação contínua com carga pesada, um relé de 20A é recomendado para maior estabilidade e durabilidade.
Confirme os requisitos de tensão da bobina
Diferentes sistemas requerem diferentes tensões de bobina, como 5V, 12V, 24V ou 48V DC. A seleção da especificação correta da bobina ajuda a garantir a operação confiável do relé e protege o circuito de controle.
Considere o ambiente de instalação
Para aplicações que envolvem vibração, flutuação de temperatura ou longos ciclos operacionais, selecionar um relé com materiais de contato estáveis e forte desempenho de isolamento é importante para confiabilidade a longo prazo.
Avalie o espaço e a estrutura do PCB
O design em miniatura ajuda a reduzir o espaço de ocupação da PCB enquanto mantém a capacidade de comutação de alta corrente, tornando-o adequado para produtos eletrônicos compactos e módulos de controle inteligentes.
Alta capacidade de comutação
Projetado para aplicações de comutação de carga de 16A e 20A, o relé mantém desempenho elétrico estável sob condições de trabalho contínuas. É adequado para equipamentos de alta potência que exigem controle de corrente confiável e operação de contato durável.
Estrutura Miniatura Compacta
A estrutura de relé PCB em miniatura ajuda a otimizar o espaço de instalação dentro de dispositivos eletrônicos, mantendo excelente isolamento e confiabilidade de comutação. É a escolha ideal para sistemas elétricos compactos e módulos de controle inteligentes.
Desempenho de contato estável
Materiais de contato de alta qualidade melhoram a condutividade e a resistência ao arco, reduzindo o desgaste dos contatos durante operações frequentes de comutação e ajudando a prolongar a vida útil do relé.
Baixo consumo de energia da bobina
O design otimizado da bobina reduz o consumo de energia e a geração de calor durante a operação, apoiando sistemas eletrônicos com eficiência energética e melhorando a estabilidade geral do equipamento.
Excelente segurança elétrica
O relé é fabricado sob rígidos padrões de qualidade e testado com equipamentos de inspeção avançados para garantir desempenho de isolamento confiável e segurança operacional em aplicações exigentes.

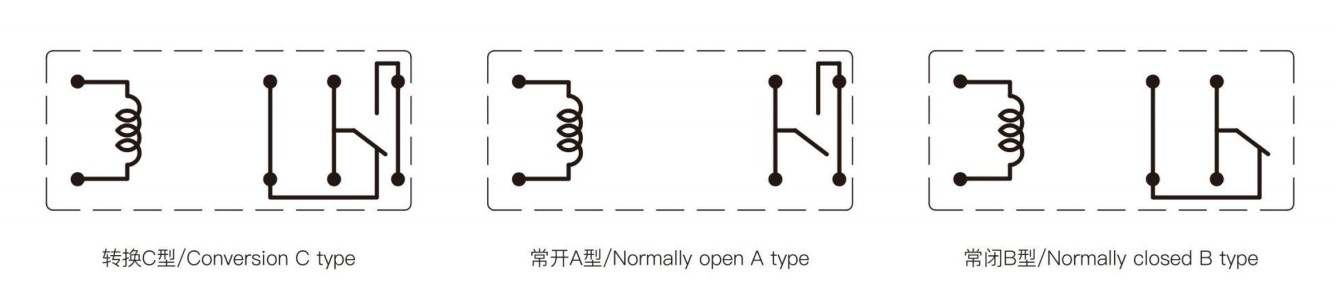

| Arranjo de contato | ABC |
| Resistência de contato | ≤100mΩ |
| Material de contato | Aliado de prata: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Avaliação do contato (Res.load) | 16A 250 VCA/16A 30 VCC |
| Tensão máxima de comutação | 440 VCA/125 VCC |
| Corrente máxima de comutação | 16A |
| Potência máxima de comutação | 4000VA |
| Resistência elétrica (Frequência: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Resistência elétrica (Frequência: 18.000 operações/h) | 1×10⁷ops |
| Consumo de energia (W) | 0,4W(L) | |||||||
| Tensão nominal (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Resistência da bobina (Ω±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tensão de captação (máx.) | 70% (tensão nominal) | |||||||
| Tensão de saída (Min) | 10% (tensão nominal) | |||||||
| Tensão de overdrive máxima permitida (VDC) | 150% (tensão nominal) | |||||||
| Nível de isolamento | B/F | |
| Resistência de isolamento | 1000MQ(500VCC) | |
| Rigidez dielétrica (corrente de fuga 1mA) | Entre bobina e contatos | 5000VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤15ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤8ms | |
| Umidade | 5% ~ 85% UR | |
| Temperatura ambiente | -40℃~+85℃ | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração | 10Hz~150Hz | |
| Peso | Aproximadamente 15g | |
| Construção | Selado à prova de fluxo | |
O relé miniatura de alta potência KEYONG 16A 20A é amplamente utilizado em diversas indústrias e sistemas de controle elétrico, incluindo:
●Eletrodomésticos
●Sistemas domésticos inteligentes
●Equipamentos de automação industrial
●Dispositivos de comunicação
●Sistemas de carregamento e armazenamento de energia renovável
●Sistemas de segurança e vigilância
●Eletrônica automotiva
●Sistemas de controle inteligentes
●Equipamento de gerenciamento de energia
●Placas de controle PCB
Como uma experiente fábrica de relés na China, a KEYONG trabalha em estreita colaboração com clientes da América do Norte, Europa, Sudeste Asiático, Oriente Médio e América do Sul para fornecer soluções de relés para diferentes ambientes industriais.
1.Qual é a diferença entre um relé 16A e um relé 20A?
A principal diferença é a capacidade da corrente de comutação. Um relé de 20A pode suportar correntes de carga mais altas e é mais adequado para equipamentos com cargas elétricas pesadas ou requisitos de alta corrente de inicialização.
2.Este relé de potência em miniatura pode ser usado para montagem em PCB?
Sim. O relé foi projetado para aplicações de montagem em PCB e é adequado para sistemas compactos de controle elétrico e equipamentos de automação.
3. KEYONG suporta personalização OEM?
Sim. A KEYONG fornece soluções de relé OEM e personalizadas com base nas especificações do cliente, incluindo tensão da bobina, configuração do terminal e requisitos de aplicação.
4.Como a KEYONG garante a qualidade do relé?
A KEYONG segue rigorosos procedimentos de gerenciamento de qualidade ISO9001 e utiliza equipamentos avançados de produção e teste automatizados. Todos os produtos passam por inspeção abrangente e atendem aos padrões de certificação internacionais, como UL, TUV, CE, RoHS e CQC.
Fábrica de relés profissionais na China
foi fundada em 2012 e se tornou um fabricante de relés em grande escala com capacidade de produção anual superior a 80 milhões de peças. A fábrica ocupa 12.000 metros quadrados e está equipada com múltiplas linhas automatizadas de produção e testes.
Equipamento de fabricação avançado
A KEYONG utiliza sistemas de fabricação inteligentes, incluindo:
●Máquinas de montagem automática
●Máquinas de inspeção de visão industrial
● Equipamento de enrolamento e solda
●Máquinas de teste automáticas
●Sistemas de rebitagem e inspeção
●Equipamento de limpeza ultrassônica
●Máquinas de ajuste de parâmetros
Essas instalações avançadas ajudam a garantir a consistência do produto e a eficiência da produção para cada relé de potência em miniatura.
Rigoroso sistema de controle de qualidade
A qualidade do produto continua sendo o foco principal em todo processo de fabricação. Cada relé passa por testes e inspeções abrangentes antes da entrega.
Nossos produtos atendem a padrões e certificações internacionais, incluindo:
●Certificação UL
●Certificação TUV
●Certificação CQC
●Certificação CE
●Conformidade com RoHS
●Sistema de Gestão de Qualidade ISO9001:2015
OEM e suporte de relé personalizado
Como fornecedor profissional de relés, a KEYONG oferece suporte a soluções OEM e de relés personalizadas de acordo com as necessidades do cliente, incluindo:
●Personalização da tensão da bobina
●Ajuste da estrutura terminal
● Chicote de fiação e combinação de soquete
●Seleção de relé baseada em aplicação
●Suporte técnico para integração de PCB
