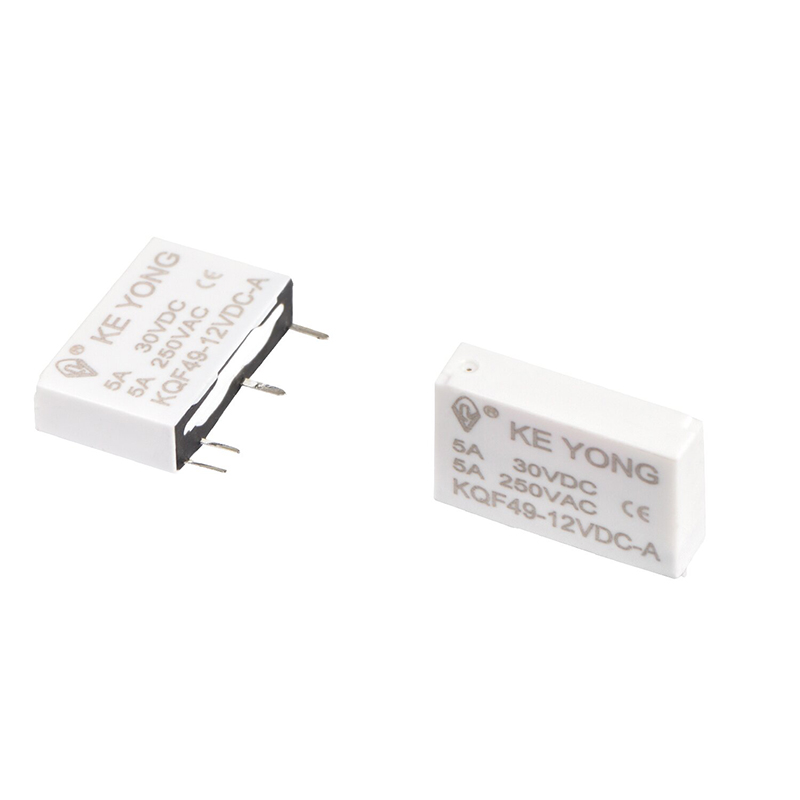

NINGBO KEYONG JINGSHENG APARELHO ELÉTRICO CO., LTD. fornece o relé de potência PCB subminiatura KQF49 (49F) 5A, apresentando dimensões compactas, capacidade de comutação de 5A, rigidez dielétrica de 3kV, isolamento Classe F e baixo consumo de energia da bobina de 0,2W para desempenho estável e com eficiência energética. Projetado para montagem em PCB e em conformidade com os padrões IEC 61131-2 e RoHS, é amplamente utilizado em eletrodomésticos, sistemas de automação, equipamentos de telecomunicações, instrumentos e dispositivos de controle remoto que exigem controle elétrico confiável e estabilidade operacional de longo prazo.
A comutação estável reduz o risco de falha do equipamento
Em aplicações práticas, a falha do relé geralmente resulta do desempenho instável do contato sob condições de comutação contínua. A KEYONG utiliza materiais de contato de alta qualidade e processos de montagem precisos para melhorar a consistência da comutação e reduzir o arco durante a operação.
Isso ajuda os clientes:
●Reduzir o tempo de inatividade do equipamento
●Melhorar a confiabilidade do produto
● Menores custos de manutenção pós-venda
●Prolongar a vida útil geral dos sistemas eletrônicos
Para os fabricantes que produzem eletrodomésticos ou equipamentos de controle inteligente, a confiabilidade do relé é especialmente importante para o desempenho do mercado a longo prazo.
O tamanho compacto ajuda a economizar espaço no PCB
Os produtos eletrônicos modernos continuam avançando em direção a designs compactos e integrados. Componentes superdimensionados aumentam a dificuldade de layout do PCB e limitam a otimização da estrutura interna.
O relé de potência PCB subminiatura 5A apresenta uma estrutura compacta de baixo perfil adequada para aplicações de montagem de PCB de alta densidade. Ele permite que os engenheiros otimizem o layout da placa enquanto mantêm o desempenho estável do controle elétrico.
Isso o torna adequado para:
●Interruptores inteligentes
●Módulos de controle
●Produtos de segurança
●Equipamento de comunicação
●Eletrodomésticos inteligentes
●Sistemas de automação compactos
Baixo consumo de energia suporta design com eficiência energética
A geração de calor e o consumo excessivo de energia podem afetar a estabilidade de circuitos eletrônicos sensíveis.
A estrutura otimizada da bobina do relé KEYONG 5A ajuda a reduzir o consumo de energia durante a operação, ao mesmo tempo que melhora a estabilidade térmica dentro do equipamento. Isto é especialmente valioso para produtos que requerem longas horas de operação ou condições de espera contínua.
Sim. A KEYONG fornece soluções de relé OEM e personalizadas de acordo com as diferentes necessidades do cliente, incluindo:
●Personalização da tensão da bobina
●Ajuste da configuração do terminal
●Correspondência do soquete do relé
●Suporte do chicote elétrico
● Marcação e embalagem personalizadas
Isso ajuda os clientes a melhorar a compatibilidade dos produtos e a eficiência da cadeia de suprimentos.
| Arranjo de contato | 1A |
| Resistência de contato | ≤100mΩ(1A6VDC) ≤50mΩ(1A 6VDC) |
| Material de contato | AgSnO₂,AgNi |
| Avaliação do contato (Res.load) | 5A 250 VCA/30 VCC |
| Tensão máxima de comutação | 250 VCA/125 VCC (a 0,3 A) |
| Corrente máxima de comutação | 5A |
| Potência máxima de comutação | 1250VA/150W |
| Carga mínima | 5VCC 10mA 5VCC 1mA |
| Resistência mecânica | 2×10⁷ops |
| Resistência elétrica | 1×10⁵ops(AgNi,3A 250VAC/30VDC,85°C,1s 9s) 5×10⁴ps(AgNi,5A 250VAC/30VDC,1s 9s) |
| Tensão nominal (VCC) | 5 | 6 | 9 | 12 | 18 | 24 |
| Tensão de ação (VDC) | ≤3,50 | ≤4,20 | ≤6,30 | ≤8,40 | ≤12,6 | ≤16,8 |
| Tensão de liberação (VDC) | ≥0,25 | ≥0,30 | ≥0,45 | ≥0,60 | ≥0,90 | ≥1,20 |
| Tensão Máxima (VCC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| Resistência da Bobina(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| Nível de isolamento | B/F | |
| Resistência de isolamento | 100MΩ(500VCC) | |
| Força dieléctrica (corrente de fuga 1mA) | Entre bobina e contatos | 3000VAC 1min |
|
|
Entre contatos abertos | 1000VAC 1min |
| Tempo de operação (em tensão nominal) | ≤10ms | |
| Tempo de liberação (sem diodo) (em tensão nominal) | ≤5ms | |
| Umidade | 5% UR ~ 85% UR | |
| Temperatura ambiente | -40°C~85°C | |
| Resistência ao choque | Funcional | 98m/s² |
|
|
Destrutivo | 980m/s² |
| Resistência à vibração (amplitude dupla) | 10 Hz ~ 55 Hz 1,5 mm | |
| Peso | Aproximadamente 3g | |
| Construção | Selado | |
| Tipo de pacote | Terminação de PCB | |
| Sobretensão (entre bobina e contatos) | 6kV(1,2/50us) | |
O relé de potência PCB subminiatura 5A da KEYONG é amplamente utilizado em vários setores e sistemas elétricos, incluindo:
●Eletrodomésticos
●Sistemas domésticos inteligentes
●Equipamento de segurança e vigilância
●Dispositivos de comunicação
●Controle de automação industrial
●Módulos de energia inteligentes
●Placas de controle PCB
●Equipamento de automação de escritório
●Produtos eletrônicos inteligentes
Como fornecedor profissional de relés, a KEYONG trabalha com clientes na América do Norte, Europa, Sudeste Asiático e Oriente Médio para fornecer soluções de relés estáveis para diferentes requisitos do mercado.
1.Por que escolher um relé PCB subminiatura em vez de um relé padrão?
Os relés PCB subminiatura economizam espaço de instalação e são mais adequados para dispositivos eletrônicos compactos e sistemas de controle inteligentes que exigem layouts de PCB de alta densidade.
2. O relé 5A é adequado para eletrodomésticos?
Sim. É amplamente utilizado em eletrodomésticos, interruptores inteligentes e sistemas de controle que exigem desempenho estável de comutação de energia baixa a média.
3.Como a KEYONG garante uma qualidade consistente do produto?
A KEYONG utiliza linhas de produção automatizadas, equipamentos de inspeção de precisão e procedimentos rigorosos de gerenciamento de qualidade ISO9001 para manter a consistência estável do produto.
4.As tensões de bobina personalizadas podem ser suportadas?
Sim. Diferentes opções de tensão de bobina e especificações personalizadas estão disponíveis de acordo com os requisitos da aplicação.
5. Para quais mercados a KEYONG exporta?
A KEYONG exporta produtos de retransmissão para a América do Norte, América do Sul, Europa Ocidental, Sudeste Asiático e Oriente Médio, atendendo clientes industriais e OEM globais.
6. O relé é adequado para condições de trabalho contínuas?
Sim. O relé foi projetado para operação estável em ambientes de comutação contínua comumente encontrados em aparelhos inteligentes, sistemas de controle industrial e equipamentos de comunicação.
A correspondência correta de carga e o layout adequado da PCB podem melhorar ainda mais a vida útil do relé e a estabilidade operacional.
KEYONG se concentra na cooperação de longo prazo por meio de qualidade confiável, capacidade de produção estável e suporte técnico profissional. Esteja você adquirindo relés para eletrodomésticos, automação industrial, sistemas de controle inteligentes ou equipamentos de comunicação, o relé de potência PCB subminiatura 5A da KEYONG fornece uma solução confiável para aplicações eletrônicas modernas.
